Sensor de caudal de aire en cruz X8 y X16
modelos X8 y X16 para determinar la velocidad del flujo de aire y el flujo volumétrico / mínimas pérdidas de carga

El sensor de caudal de aire en cruz, modelos X8 y X16, está concebido como sensores de presión elementales para conductos de aire rectangulares, y son una alternativa sencilla y económica, aunque a su vez precisa, a otros sistemas de medición de presión. Este tipo de sensor de caudal de aire se envía como kit de montaje y son aptos para todos los conductos con una diagonal máxima de 1400 mm (modelo X16) o 700 mm (modelo X8). El sensor de caudal de aire en cruz son sensores de presión diferencial para determinar la velocidad del flujo de aire y el flujo volumétrico. Las pérdidas de carga son mínimas. La presión total se determina y se calcula por perforaciones equidistantes que se encuentran en una línea diagonal. La parte proporcional de la presión dinámica se calcula restando la presión subestática. Esta se detecta mediante el segundo tubo, y es siempre inferior a la presión estática en el sistema. Gracias a ello, y gracias a las mínimas pérdidas de carga, se multiplica por dos la señal de medición. Mediante la determinación de la colocación en relación al conducto, se calibra el sensor de caudal de aire en cruz. Si desea ver otros modelos de sensor de caudal para detectar el caudal, pinche por favor aquí. Si tiene alguna pregunta sobre el sensor de caudal de aire en cruz, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este sensor de caudal y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Información del sensor de caudal de aire en cruz X8 y X16  Instrucciones del sensor de caudal de aire en cruz X8 y X16  Certificado de la CE para el sensor de caudal de aire en cruz X8 y X16  Videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de productos del sensor de caudal de aire en cruz X8 y X16  Hoja de datos de a sensor de caudal de aire en cruz X8 y X16

Sensor de caudal de aire en cruz para medir el caudal X8 y X16

Ver / imprimir las instrucciones de uso del sensor de caudal de aire en cruz X8 y X16.
Instrucciones de uso del sensor de caudal de aire en cruz X8 y X16

 - Construcción sencilla
 - Señal de presión diferencial amplificada
 - Instalación sencilla

 - Alta reproducibilidad
 - Compatible con transductores de presión
   convencionales
 - Mantenimiento mínimo

Especificaciones técnicas

Modelo

X8

X16

Diámetro del tubo

8 mm

16 mm

Ideal para conductos con una diagonal máxima de:

700 mm

 1400 mm

Temperatura operativa

máx. 80 ºC

Rango de la velocidad

1,5 ... 30 m/s

Precisión

<±5 %

Contenido del envío

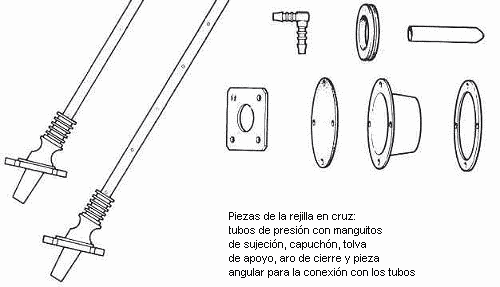

El set se compone de unas rejilla en cruz con todos los componentes de fijación. El transductor de medición NO se incluye en el envío.

Análisis de la señal:
Los sensores de caudal de aire en cruz son simples sensores de presión. Para poder valorar la señal se necesita un medidor correspondiente. La selección del medidor depende de la clase de medición, como se muestra en la siguiente imagen.

Análisis de la señal del sensor de caudal de aire en cruz

La señal de presión se envía al medidor para determinar la presión, la velocidad del flujo de aire o el caudal. Mediante un manómetro con salida analógica (con o sin pantalla) el sensor de caudal de aire en cruz se convierte en un paquete completo y económico para la medición y regulación del caudal.

Montaje
Se puede preparar en el taller, aunque también se monta fácilmente in situ. Todas las piezas de montaje se incluyen en el envío.

Montaje del sensor de caudal de aire en cruz X8 y X16

Los dos tubos de acero inoxidable que captan la presión se cortan a la medida exacta, la pared del conducto se perfora según el patrón, se introduce la rejilla en cruz, se fija y finalmente se conecta con manómetro diferencial (no se incluye en el envío).

Campos de aplicación:
El sensor de caudal de aire en cruz ofrece una alta reproducibilidad en diferentes campos como ventilación, climatización, etc. Gracias a su tamaño universal las rejillas en cruz son ideales para ampliar instalaciones ya existentes, que mediante la medición de caudal, se revalorizan sensiblemente. Su uso es especialmente ventajoso en lugares donde métodos de medición más costosos, como p.e. las rejillas Wilson, no son aptas debido al precio bajo de la instalación, o donde la precisión no sea el requisito primordial.

Componente adicional:
Como accesorio le ofrecemos un manómetro adecuado con linearización electrónica, lo que significa que la salida de señal analógica es directamente proporcional a la velocidad del flujo de aire, y por lo tanto al caudal del circuito de medición. Así tiene un sistema de medición listo para conexión con salida analógica de 0 ... 10 V. Por supuesto, también le podemos ofrecer manómetro con salida de 0/4 ... 20 mA. Para ello le pedimos que se pongan directamente en contacto con nosotros.
