Esclerómetro
PCE-HT-225A
esclerómetro de mano mecánico
para comprobar la resistencia
del hormigón
|
|
El esclerómetro de sencillo manejo se utiliza
fundamentalmente en el sector de la
construcción, además de otros sectores
industriales (comprobación de la dureza Wickel
de la mercancía en rollos...).
Este esclerómetro en forma de martillo para
comprobar el hormigón se basa en el principio
de medición de Schmidt. La comprobación se
realiza siempre bajo una misma energía de
prueba de
2207 J.
La energía cinética de rebote inicial viene
dada en el esclerómetro
como una medida de la dureza
del hormigón, de la presión sobre la
superficie o de la resistencia a la presión
(kg/cm² o su conversión
a N/mm²). La calidad
del hormigón se valora principalmente por su
resistencia a la presión, ya que es un valor
orientativo para comprobar la capacidad de
carga y la durabilidad de las construcciones
de hormigón. La resistencia a la presión se
representa con una serie cifras y letras. Por
ejemplo: B 25 quiere decir que se trata de un
hormigón normal con una resistencia a la
presión de
25 N/mm². Existen diferentes
valores hasta llegar a la clase superior de
resistencia B 55. Con nuestro esclerómetro
podrá clasificar el hormigón de manera
sencilla, rápida y precisa. El esclerómetro se
entrega calibrado de fábrica, pero se
puede solicitar un certificado de calibración
ISO opcional (pago
adicional). En este
enlace dispone de una visión general desde la
cual podrá encontrar cualquier tipo de esclerómetro que pueda necesitar.
Otro equipo que le puede ayudar en sus
mediciones sobre el hormigón es el
medidor de humedad para hormigón
PCE-WP21.
|
-
Construcción
muy sólida.
-
Cuerpo de
rebote especial
para realizar innumerables comprobaciones de hormigón
-
Manejo muy sencillo
-
Tabla de conversión
en la parte posterior
-
Ayudas
correctoras de los resultados de medición en
las instrucciones de uso
-
Certificado de
calibración ISO opcional
Ver / imprimir las instrucciones
de uso del esclerómetro

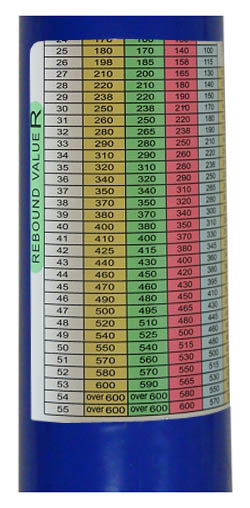

Tabla en la parte posterior
 |

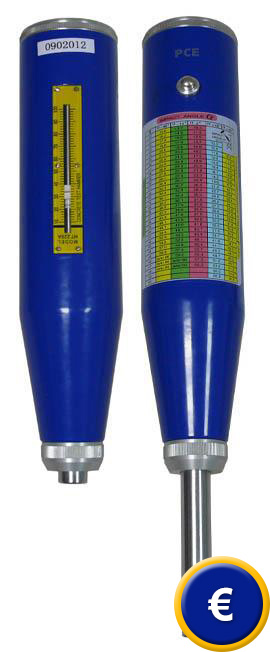

Esclerómetro
para hormigón
PCE-HT-225A
|
|
Información general sobre la
resistencia a la presión en el hormigón
|
|
La resistencia a la presión se define
generalmente como la medición resistencia a
la ruptura al aplicar una carga de presión
en un eje durante un periodo breve de
tiempo. La resistencia a la presión del
hormigón se determina teniendo en cuenta la
influencia de las siguientes magnitudes:
- Resistencia del
bloque de cemento
- Composición y
compactación del hormigón
- Tiempo y
condiciones de almacenado
- Dimensiones y forma
del elemento de comprobación
- Tipo y duración de
la carga
La resistencia a
la presión se determina normalmente en
laboratorio en cubos de hormigón o en cilin-
dros rectos circulares. En el caso de los
cilindros, una vez retirado el hormigón
sobrante se recomien- da establecer
inmediatamente una capa de ajuste que será
muchas veces necesaria para obtener una
superficie de presión lisa y plana Los
cilindros se endurecen constantemente.
Puesto que en la prác- tica no se puede
realizar una comprobación con métodos de
laboratorio, se utiliza el esclerómetro con
forma de martillo de sencillo manejo y que
proporciona una precisión considerable.
|
|
La
imagen a la derecha muestra el
esclerómetro en una medición del
zócalo del muro viejo del edificio
de una fábrica. El zócalo no está
incluido y por eso la medición se
efectúa sobre el cemento pintado. El
grado de dureza se adquiere de forma
exacta a través de la medición de
dureza que se efectúa con el cuerpo
de rebote (valor de rebote R) sobre
la superficie del hormigón y con la
ayuda de la tabla de conversión en
la parte posterior del medidor o en
el manual de instrucciones. |
 |
| Especificaciones
técnicas |
|
Rangos de medición |
100
... 600 kg/cm² (~ 9,81 ... 58,9 N/mm²) |
| Precisión |
±18
kg/cm² (~ ±1,8 N/mm²)
|
|
Energía
percutora |
2207
J
|
|
Indicador de medición en la
escala frontal |
0
... 100 (sin dimensiones) |
Escala
para la resistencia a la presión
en la parte posterior |
para convertir los valores del indicador
sin dimen-
siones
a kg/cm² (con
introducción del ángulo) |
|
Tabla
correctora de los valores de medición |
en
las instrucciones de uso |
|
Espesor máximo del hormigón
(del material) |
70
cm |
|
Dimensiones |
diámetro de 66 x 280 mm |
|
Peso |
1
kg |
|
Contenido del
envío
1 x esclerómetro PCE-HT-225A (método
Schmidt),
1 x barra de esmeril
para prepara la superficie,
1 x caja de
transporte de madera
e
instrucciones de uso
|
 |
|
Componentes adicionales
- Certificado de
calibración ISO:
Certificado de calibración
ISO (para empresas que deseen incluir el esclerómetro dentro de sus herramientas de control internas o para la reali-zación de la recalibración anual. El certificado
ISO
contiene una calibración de laboratorio
con un documento en el que se incluyen todos los
valores de medición. |
 |
|
-
Calibración
ENAC
Además del certificado de
calibración ISO le podemos ofrecer
una calibración por ENAC. Ya que no
se trata de una calibración estándar
de laboratorio, le pedimos que se
ponga brevemente en contacto con
nosotros por teléfono o por fax para
recibir más información. Recibirá
inmediatamente por parte de uno de
nuestros técnicos una respuesta
respecto al precio y el plazo de
entrega. |
 |
 |
 |
