Amperímetro flexible PCE-EI-3000
amperímetro flexible para conductores de corriente
hasta 170 mm de diámetro y 3000 A |
|
Este amperímetro flexible mide frecuencias
de red, corrientes de hasta 3000 A AC y tensiones de hasta 600 V AC
como valor efectivo real. Además, el amperímetro cuenta con una
toma de corriente abrazadera especial para conductores de gran
tamaño que tengan un diámetro de hasta 170 mm,
algo que no se podía hacer hasta ahora con un
amperímetro estándar. Los conductores que transportan altas
intensidades tienen una gran sección para disminuir las perdidas, dado
que el rango de esta pinza es de 3000 A, se ha diseñado en forma de
abrazadera flexible para facilitar la medida en conductores de gran
tamaño. Su mecanismo de apertura especial
permite el acceso a zonas estrechas de difícil acceso,
a zonas en las que era imposible utilizar un
amperímetro normal. Aquí dispone de una
visión general desde la cual podrá encontrar cualquier tipo de
amperímetro que necesite. |
|
Amperímetro flexible PCE-EI-3000 |
- True RMS
- Corriente alterna hasta 3000 A AC
- Tensión alterna hasta 600 V AC
- Pantalla LCD de 4 + 4
posiciones
- Selección de rango automática
- Indicador de frecuencia
- Medición rápida del nivel pico (30 μs)
- Función
MAX / MIN |
-
Desconexión automática
- Diámetro del conductor de
corriente: 170 mm
- Registro flexible de valores de
medición
- Calibrable según DIN ISO
Ver / imprimir
las instrucciones
de uso del amperímetro
|
|
Especificaciones técnicas |
| ACA Trms
|
Rangos: 300 A /
1000 A / 3000 A
Resolución: 0,1 A / 0,1 A / 1 A
Precisión: ± 1 % del rango de medición
|
| ACV Trms
|
Rango:
4,0 … 600 V
Resolución: 0,1 V
Precisión: ± 0,5 % ±
5 dgts |
| Frecuencia
|
Rango:
45 … 65 Hz
Resolución: 0,1 Hz
Precisión: ± 0,2 Hz
|
| Diámetro
máximo del conductor |
170 mm
|
| Radio de curvatura mínimo
|
35 mm
|
| Diámetro
de la toma |
14 mm
|
| Indicador
|
LCD de 4 + 4
posiciones |
| Rango de temperatura
|
- 10 ... +
85 °C |
| Alimentación
|
2 baterías AA
de 1,5 V |
| Dimensiones
|
130 x 80 x 43 mm
|
| Peso
|
430 g
|
|
Fotos de uso del amperímetro PCE-EI-3000 |
|
Amperímetro PCE-EI-3000 midiendo la
corriente en un centro transformador. |
Visualización del amperímetro PCE-EI-3000
en su ámbito de uso. |
|
Aplicaciones
|

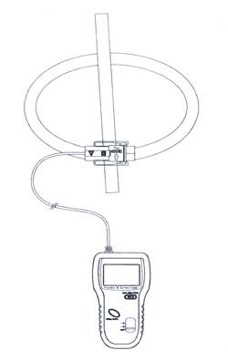

El manejo del
amperímetro flexible es muy sencillo. Tenga
siempre en consideración el modo de empleo que indican las
prescripciones. Las imágenes contiguas le
servirán de ayuda.
Cierre el pasador de medición con cuidado y observe
que se ha dispuesto la unión de forma correcta. Utilice ropa
adecuada para este trabajo (p.e un calzado de
goma que proteja adecuadamente).
Importante: antes de realizar mediciones de corrientes con la
pinza digital, retire todos los cables de medición. No trabaje nunca
con cables cargados de tensión (por encima de 30 V hasta 600 V) si
no lleva puesta la ropa y los guantes de protección
correspondientes). |
Contenido del
envío
1 amperímetro PCE-EI-3000,
1 pasador de
medición con cable de 1,5 m (con cierre de
acoplamiento,
2 baterías e instrucciones de
uso |
| Componentes opcionales
- Certificado de calibración ISO incluido
(para empresas que deseen incorporar el aparato a las
herramientas de control interno de la empresa o para realizar una
recalibración anual.
La certificación ISO contiene una calibración de laboratorio con certificado de control incluido con todos los valores de medición.
El certificado de calibración se puede realizar en
tensión (AC / DC) o en corriente (AC / DC). |
|
 |
 |
|
