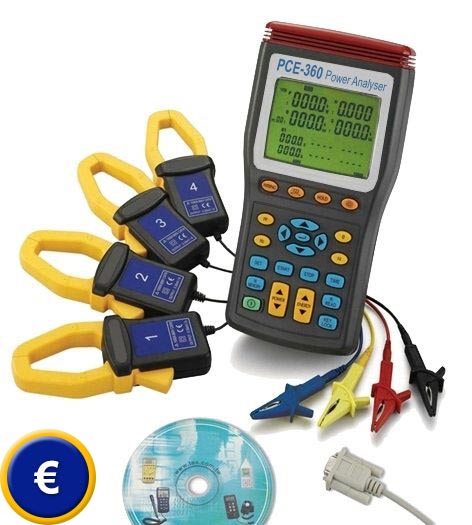

Amperímetro PCE-360
amperimetro de tres fases y medidor de energía (en tiempo real)
con memoria de datos, interfaz para el PC y software

El amperímetro de potencia de tres fases (Power Analyzer) PCE-360 sirve para medir la potencia en una o en tres fases. Para ello, su gran pantalla presenta hasta 10 valores. Se pueden adaptar hasta 4 pinzas de corriente a la vez. En el modo manual el amperimetro de potencia puede guardar 99 valores de manera directa. En el modo de registro de datos se pueden guardar hasta 20000 valores, por eso este amperímetro de potencia de tres fases es ideal para realizar análisis de larga duración. Los valores guardados en el aparato pueden ser transmitidos al PC para su posterior valoración. En el envío encontrará todo lo necesario para realizar la medición y la valoración (también el software y el cable de datos). El amperímetro de potencia se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración anual. Aquí dispone de una visión general donde encontrará cualquier tipo de amperímetro que necesite.

Si tiene alguna pregunta sobre el analizador de potencia, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este analizador de potencia y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Información del amperímetro de potencia de tres fases  Instrucciones para el amperímetro de potencia de tres fases  Certificado de la CE para el amperímetro de potencia de tres fases  Aquí encontrará videos de nuestros equipos de PCE Instruments  Hoja de datos del amperímetro de potencia de tres fases

Más información acerca del amperimetro de 3 fases PCE-360.

- Control en tiempo real, grabación y medición de corriente y de tensión con 10 indicaciones.
- Posibilidad de calibración ISO adicional.



Especificaciones técnicas

AC Medición de tensión TRMS

Rango de medición

999,9 V

Resolución

0,1 V

Precisión

± (0,3 % valor de medición + 10 dígitos) (> 10 V)

Resistencia de entrada

2 MΩ

Protección contra sobrecarga

1000 Vrms

Frecuencia nominal de la red eléctrica

45 … 66 Hz



AC Medición de corriente TRMS

Rango de medición

999,9 A

Resolución

0,1 A

Precisión (incl. Pinzas de corriente)

± (0,5 % valor de medición + 15 dígitos) (>3A)

Señal de salida pinza de corriente

0,35 mV/A

Protección contra sobrecarga

1000 A rms

Frecuencia nominal de la red eléctrica

45 … 66 Hz



Potencia efectiva P

Rango de medición

999,9 kW

Resolución

0,1 kW

Precisión

± 1,0 % valor de medición ± 20 dígitos



Potencia aparente S

Rango de medición

999,9 kVA

Resolución

0,1 kVA

Precisión

±1,0 % valor de medición ± 20 dígitos



Potencia reactiva Q

Rango de medición

999,9 kVar

Resolución

0,1 kvar

Precisión

±1,0 % valor de medición ± 20 dígitos



Factor de potencia (cos Φ)

Rango de medición

-1 ... +1

Resolución

0,001

Precisión

± 10 dígitos



Ángulo de fase (Φ)

Rango de medición

+180° ... 0 ... 180°

Resolución

0,1°

Precisión

± 15 dígitos



Medición de frecuencia (U > 50V)

Rango de medición

60 Hz

Resolución

0,1 Hz

Precisión

± 0,1 % valor de medición ± 2 dígitos

Fuente de medición

Tensión U1 > 10 V



Medición de la rotación de fase (UL > 50V)

Rango de tensión de entrada

3P > 10 V

Sentido normal de la rotación de fase

Sentido normal de la rotación de fase

Sentido inverso de la rotación de fase

Sentido normal de la rotación de fase

Fuente de medición

U1, U2 y U3



Medición de energía o trabajo efectiva

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)



Medición de energía o trabajo aparente

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)



Medición de energía o trabajo reactiva

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)



Medición de armónicos

Orden

1 … 63

Precisión

± 3 % THD

Fuente de medición

U1, U2, U3 > 10 V I1, I2, I3 > 3 A



Forma de onda

Visualización

A través del software para PC



Especificaciones técnicas generales

Frecuencia de muestreo

1/s

Máxima tensión entre entradas de corriente y neutral.

1000 Vrms

Diámetro máximo del cable al utilizar las pinzas de corriente

Ø 42 mm

Pantalla

LCD de 4 dígitos

Memoria

50 registros en tarjeta SD

Alimentación

8 x pilas tipo AA de 1,5 V
Adaptador: 12 V, 300 mA

Duración de las pilas

Aprox. 50 horas

Desconexión automática

Aprox. después de 30 min. de inactividad

Condiciones de funcionamiento

0 … +40 °C
<80 % H.r. (hasta +31 °C)
<50 % H.r. (+32 hasta +40 °C)

Coeficiente de temperatura

0,1 * (precisión) / °C (< +18 o > +28 °C)

Condiciones de almacenamiento

-10 … +60 °C<70 % H.r., sin condensación

Dimensiones

Aparato de medición: 235 x 117 x 54 mm
Pinzas de corriente: 193 x 88 x 40 mm

Peso

Aparato de medición: aprox. 730 g (pilas incluidas)
Pinzas de corriente: aprox. 333 g



Medición única de corriente con I4 (función de medición con pinzas)

1. Presione la tecla de encendido.
2. Presione la tecla "I4".
3. Conecte la pinza "4“ en la hendidura "I4“. Para conectar la pinza "4“ deberá abrirla presionando la pestaña lateral izquierda y deberá introducir la pinza abierta en el cable con la designación "Line A“. Ahora puede conectar la pinza. Por favor, tenga en cuenta la dirección. Podrá ver flechas en las pinzas (ver el esquema).
4. Lea el valor de medición para "I4“. Si el valor de medición es superior a 250A, en la pantalla aparece el símbolo que indica superación de rango (Overload = OL).

Esquema de medición de corriente con el amperímetro PCE-360.

Software

Software del amperímetro de potencia para la comprobación de distintos parámetros.

Software del amperímetro para obtener el espectro de potencia de tres fases mediante una gráfica.

Contenido del envío

1 x Amperímetro de potencia PCE-360
4 x Pinzas de corriente
4 x Pinzas de presión aislados con un cable
de 3 m cada una
4 x Cables de medición de seguridad
8 x Baterías de 1,5 V
1 x Adaptador de red
1 x Bolso de transporte
1 x Cable USB para el PC
1 x Software (inglés, alemán)
1 x Instrucciones de uso

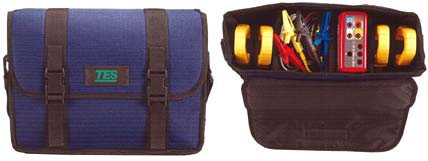

Así se entrega del amperímetro de tres fases.

Componentes opcionales
- Certificado de calibración ISO (para empresas que deseen incorporar el aparato a las herramientas de control interno de la empresa o para la recalibración anual. La certificación ISO contiene una calibración de de laboratorio con certificado de control incluido con todos los valores de medición.

Certificado de calibración ISO para el amperimetro de potencia de 3 fases.

- Adaptador USB - RS 232 (para la transmisión de datos a un laptop)

Información técnica de nuestro amperímetro de potencia de tres fases PCE-360.
