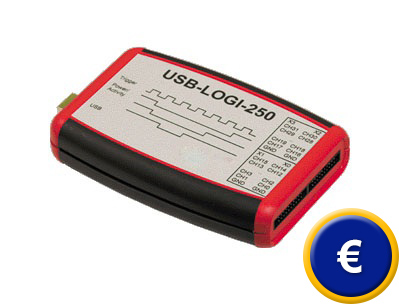

Analizador lógico USB-LOGI-250
analizador logico de 36 canales de entrada, 100 Hz ... 250 MHz, 512 KSamples por canal, trigger interno y externo, amplio software de Windows

El PC analizador lógico USB-LOGI 250 se conecta a través de un puerto USB al PC. El amplio software de Windows para el PC analizador logico USB-LOGI 250 dispone de muchas funciones. Los 36 canales de entrada pueden captar el nivel de entrada de 0 ... 5 V. El PC analizador lógico puede identificar los niveles high y low directamente. La cuota de medición del PC analizador lógico USB-LOGI 250 es de 100 Hz por canal. La velocidad de muestreo es de 512 KSamples por canal. De este modo, el PC analizador lógico USB-LOGI 250 es apto para el análisis de datos rápido y preciso en el desarrollo de circuitos electrónicos. El PC analizador lógico dispone de dos niveles de disparo (trigger), es decir, se puede iniciar la medición a través de un disparo interno o externo. Además del análisis de los niveles normales de high y low, el PC analizador lógico USB-LOGI 250 puede identificar y evaluar las posiciones de los flancos. La medición de las señales se realiza por la conexión directa de los cables de prueba opcionales al microcontrolador o el dispositivo lógico. La alimentación del PC analizador lógico se realiza a través de un puerto USB. Por lo tanto, no necesita una fuente de alimentación adicional externa. A continuación encontrará otros analizadores lógicos. Si tiene alguna pregunta sobre la analizador lógico, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este analizador logico y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas de PCE Ibérica S.L.

Instrucciones del analizador lógico  Certificado de la CE para el analizador lógico  Video de los equipos de PCE Instruments  Descarga del software de los equipos de PCE Instruments  Hoja de datos del analizador lógico  Información del analizador lógico

Analizador lógico USB-LOGI-250

- 36 canales

- Trigger externo / interno

- 512 KSamples por canal

- 1/8 ... 7/8 pre-trigger

- Amplio software de Windows

- Cables de medición adicionales

Especificaciones técnicas

Interfaz

USB

Tensión de alimentación

5 V a través de interfaz USB (no requiere componente de red)

Cantidad de canales

36

Nivel de entrada

0 ... 5 V

Valor umbral

bajo: < 0,8 V
alto: > 2 V

Tampón de sample

512 x 36 bit

Modo de tiempo (reloj interno)

100 sample/s ... 250 Msamples/s

Cuota de sampling (reloj externo)

0 ... 100 MHz

Cuota de medición

100 Hz ... 250 MHz

Pre-trigger

1/8 ... 7/8 trigger preestablecido

Niveles de trigger

2

Ajuste de trigger por canal

nivel, flancos, inclinación del canal

Conector

2 x conector de 20 pines

Temperatura operativa

10 ... 50 °C

Dimensiones

117 x 79 x 24 mm

Requisitos del sistema

USB 2.0 o interfaz USB 1.1
resolución de la pantalla 1024 x 786
Windows 7 / Vista / XP / 2003

Contenido del envío
1 x analizador lógico USB-LOGI-250, software de Windows "Logi+"

cables de medición para el analizador lógico

Cables de medición de 20 pines
El cable de medición se conecta simplemente a la conexión hembra del PC analizador lógico USB-LOGI 250. Los cables de color tienen una leyenda apropiada. Por lo tanto, puede asignarlos sin problemas. Además de la conexión directa de los cables abiertos a soldaduras estándar, el cable de medición puede ser conectado a micro-klebs.
Atención: El cable de medición no está incluido en el contenido del envío! Para que se pueden utilizar todos los 36 canales del analizador lógico se necesitan dos juegos de cables!

Mikro-klebs para el analizador lógico

Micro-klebs
Los micro-klebs encajan en el cable de medición de 20 pines del PC analizador lógico USB-LOGI 250. Con la ayuda de los micro-klebs se pueden recibir y analizar directamente las señales del componente TTL. No es necesaria una conexión separada a través de soldaduras. Esto facilita el trabajo cuando se analizan diversos componentes sucesivamente.

Información técnica de nuestro analizador lógico USB-LOGI-250.

Volver a la página principal.

Aquí encontrará otros productos parecidos bajo la clasificación "Analizador lógico":

- Analizador lógico USB-Logi 100
  (analizador logico hasta 100 MHz, 2 niveles de trigger, 18 canales, software de Windows)

- Analizador lógico USB-Logi 500
  (analizador logico con 4096 samples por canal, 36 entradas, cuota de medición hasta 500 Mhz)
