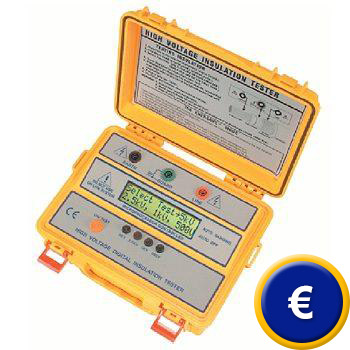

Aparato de aislamiento PCE-IT413 y PCE-IT414
(aparato de prueba de aislamiento para alta tensión hasta 5.000 o hasta 10.000 voltios)
|
El
aparato de prueba de aislamiento PCE-IT413 y el PCE-IT414 pertenecen a una serie de aparatos resistentes de alta precisión con
pantalla de 6 posiciones. Este aparato de prueba de
aislamiento ha sido especialmente
desarrollado para el personal de servicio técnico en el exterior y para
condiciones de medición complicadas. Una de sus ventajas es el circuito
de protección integral para evitar errores de medición originados por
corrientes de fuga. El aparato de prueba de aislamiento está equipado con un
microprocesador CMOS y dispone de señal de alarma óptica y acústica. La
ilimitada precisión de la calibración está garantizada por haber sido
calibrado en fábrica para mediciones digitales de alta precisión. En el
siguiente
enlace puede ver una visión general de cualquier
aparato de prueba de aislamiento que necesite.
|
- Aparato para el profesional
- Pantalla LCD de 6 posiciones
- Medición según VDE 0413 parte 1
- Tensión de control hasta 5.000 V
(Modelo PCE-IT413) y hasta 10.000
V (Modelo PCE-IT414)
- Seguridad IEC-1010-1; CAT III
IEC- 1010- 1
EN 61010- 1
- EMV
EN 50081- 1
EN 50082- 1
- Muy buena relación calidad / precio
- 3 años de garantía
Ver /
imprimir las instrucciones de uso
para el modelo
aparato de prueba de aislamiento PCE-IT413 o PCE-IT414
 |
| Especificaciones
técnicas |
Modelo |
PCE-IT413 PCE-IT414 |
| Tensión
de control DC |
500 / 1.000 /
2.500 / 5.000 V |
1.000
/ 2.500/
5.000 / 10.000 V |
| Rangos
de medición |
30 GΩ / 500 V
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V |
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V |
| Precisión |
±3
% |
| Potencia
de salida |
máximo
1 vatio |
Resistencia
de aislamiento entre
la conducción eléctrica y la carcasa |
2000 MΩ / 2000V |
| Tensión
estática entre
circuito y carcasa |
700 V AC
para máximo 1 minuto |
| Circuito
de preaviso AC |
para
tensiones de > 450 V
AC |
| Alimentación |
8
baterías de 1,5 V |
| Dimensiones |
250
x 110 x 190 mm |
| Peso |
1,5
kg |
|
Contenido
del envío
1 x aparato de prueba de aislamiento PCE-IT413 o PCE-IT414, 1
x cable de prueba
de silicona con codificación de color, 1 x cabezal de protección
integral para alta tensión con conductores coaxiales de silicona, 8
x
baterías AAA, instrucciones.
|
|
 |
Indicaciones de la medición a través
de un aparato de prueba de aislamiento:
-
Desconectar la tensión
-
Retirar el puente entre N y PE
-
Desconectar los fusibles, los
interruptores LS y FI y el consumidor.
-
Conectar las líneas de medición entre el
conductor fase y PE y a continuación entre el conductor fase y N,
conectar el aparato de prueba de aislamiento y efectuar la medición. Nos
parece razonable efectuar una medición entre los conductores fase
para detectar con más facilidad daños o el envejecimiento de las
líneas. Los valores mínimos de las resistencia de aislamiento deben
ser en una medición de tensión de 250 V DC 0,25 MΩ,
en 500 V DC 0,5 MΩ
y en 1000 V DC 1 MΩ.
|
 |
 |
|
