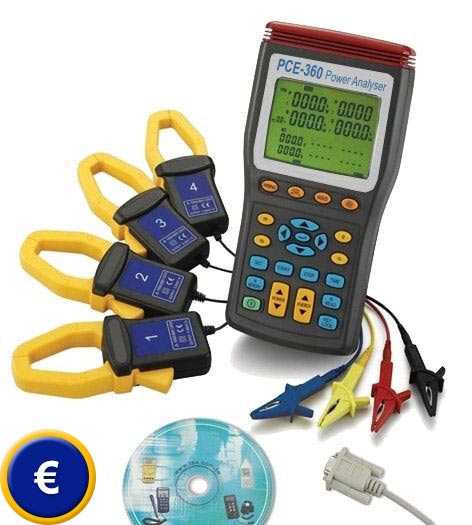

Cosenofímetro PCE-360
cosenofimetro y medidor de energía (en tiempo real)
con memoria de datos, interfaz para el PC y software

El cosenofímetro (Power Analyzer) de es ideal para realizar análisis de larga duración. Los valores guardados en el cosenofimetro pueden ser transmitidos al PC para su posterior valoración. En el envío encontrará todo lo necesario para realizar la medición y la valoración (también el software y el cable de datos). El cosenofímetro se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración anual). Disponemos de otro cosenofimetro multifunción para hasta ocho mediciones, lo puede ver en el siguiente enlace. Si desea tiene otro cosenofímetro tiene otra alternativa lo puede ver aquí.

Si tiene alguna pregunta sobre el cosenofimetro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este cosenofímetro y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

- Control en tiempo real, grabación y medición de corriente y de tensión con 10 indicaciones.
- Posibilidad de calibración ISO adicional.

Especificaciones técnicas

AC Medición de tensión TRMS

Rango de medición

999,9 V

Resolución

0,1 V

Precisión

± (0,3 % valor de medición + 10 dígitos) (> 10 V)

Resistencia de entrada

2 MΩ

Protección contra sobrecarga

1000 Vrms

Frecuencia nominal de la red eléctrica

45 … 66 Hz

AC Medición de corriente TRMS

Rango de medición

999,9 A

Resolución

0,1 A

Precisión (incl. Pinzas de corriente)

± (0,5 % valor de medición + 15 dígitos) (>3A)

Señal de salida pinza de corriente

0,35 mV/A

Protección contra sobrecarga

1000 A rms

Frecuencia nominal de la red eléctrica

45 … 66 Hz

Potencia efectiva P

Rango de medición

999,9 kW

Resolución

0,1 kW

Precisión

± 1,0 % valor de medición ± 20 dígitos

Potencia aparente S

Rango de medición

999,9 kVA

Resolución

0,1 kVA

Precisión

±1,0 % valor de medición ± 20 dígitos

Potencia reactiva Q

Rango de medición

999,9 kVar

Resolución

0,1 kvar

Precisión

±1,0 % valor de medición ± 20 dígitos

Factor de potencia (cos Φ)

Rango de medición

-1 ... +1

Resolución

0,001

Precisión

± 10 dígitos

Ángulo de fase (Φ)

Rango de medición

+180° ... 0 ... 180°

Resolución

0,1°

Precisión

± 15 dígitos

Medición de frecuencia (U > 50V)

Rango de medición

60 Hz

Resolución

0,1 Hz

Precisión

± 0,1 % valor de medición ± 2 dígitos

Fuente de medición

Tensión U1 > 10 V

Medición de la rotación de fase (UL > 50V)

Rango de tensión de entrada

3P > 10 V

Sentido normal de la rotación de fase

Sentido inverso de la rotación de fase

Fuente de medición

U1, U2 y U3

Medición de energía o trabajo efectiva

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)

Medición de energía o trabajo aparente

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)

Medición de energía o trabajo reactiva

Rango de medición

Resolución

9,999 KWh

0,001 KWh

99,99 KWh

0,01 KWh

999,9 KWh

0,1 KWh

9,999 MWh

0,001 MWh

30,59 MWh

0,01 MWh

Precisión

± 1,0 % valor de medición ± 20 dígitos

Intervalo del temporizador

1 segundo

Precisión del temporizador

± 50 ppm (25° C)

Medición de armónicos

Orden

1 … 63

Precisión

± 3 % THD

Fuente de medición

U1, U2, U3 > 10 V I1, I2, I3 > 3 A

Forma de onda

Visualización

A través del software para PC

Especificaciones técnicas generales

Frecuencia de muestreo

1/s

Máxima tensión entre entradas de corriente y neutral.

1000 Vrms

Diámetro máximo del cable al utilizar las pinzas de corriente

Ø 42 mm

Pantalla

LCD de 4 dígitos

Memoria

50 registros en tarjeta SD

Alimentación

8 x pilas tipo AA de 1,5 V
Adaptador: 12 V, 300 mA

Duración de las pilas

Aprox. 50 horas

Desconexión automática

Aprox. después de 30 min. de inactividad

Condiciones de funcionamiento

0 … +40 °C
<80 % H.r. (hasta +31 °C)
<50 % H.r. (+32 hasta +40 °C)

Coeficiente de temperatura

0,1 * (precisión) / °C (< +18 o > +28 °C)

Condiciones de almacenamiento

-10 … +60 °C<70 % H.r., sin condensación

Dimensiones

Aparato de medición: 235 x 117 x 54 mm
Pinzas de corriente: 193 x 88 x 40 mm

Peso

Aparato de medición: aprox. 730 g (pilas incluidas)
Pinzas de corriente: aprox. 333 g

Software

Medición trifásica de la tensión, corriente y potencia de una determinada línea eléctrica de alta tensión.

Contenido del envío

1 x Cosenofímetro PCE-360
4 x Pinzas de corriente
4 x Pinzas de presión aislados con un cable
de 3 m cada una
4 x Cables de medición de seguridad
8 x Baterías de 1,5 V
1 x Adaptador de red

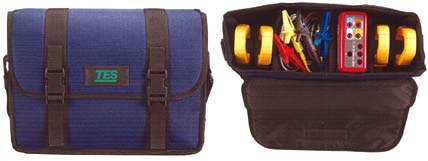

1 x Bolso de transporte
1 x Cable USB para el PC
1 x Software (inglés, alemán)
1 x Instrucciones de uso

Componentes opcionales
- Certificado de calibración ISO (para empresas que deseen incorporar el aparato a las herramientas de control interno de la empresa o para la recalibración anual. La certificación ISO contiene una calibración de de laboratorio con certificado de control incluido con todos los valores de medición.

- Adaptador USB - RS 232 (para la transmisión de datos a un laptop)

- Certificado de calibración ISO (calibración y certificado de laboratorio).

Podrá adquirir un certificado de calibración ISO del cosenofimetro. En una certificación y calibración de laboratorio para el cosenofimetro se expide un certificado de revisión con las señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos pueden volver a ser ajustados según los estándares nacionales. A continuación podrá encontrar más información relativa a la calibración:

Calibración: Revisión de la precisión de magnitudes medidas del cosenofimetro sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la pantalla del cosenofimetro con respecto al verdadero valor de la magnitud medida.

Certificado de calibración: Documenta las características técnicas de medición del cosenofimetro así como la vuelta de ajuste a los estándares nacionales.

Intervalo de calibración: Para poder realizar mediciones correctas, el cosenofimetro empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de volver a calibrar el cosenofimetro. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:

- Magnitud medida y banda de tolerancia permitida
- Utilización de los medidores e instrumentos de control
- Frecuencia de empleo
- Condiciones ambientales
- Estabilidad de la calibración anterior
- Precisión de medición exigida
- Disposiciones relativas al sistema de control de calidad en las empresas

Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente por el usuario mismo. Nuestra recomendación es que el intervalo de calibración esté entre 1-3 años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros empleados.

Atención en el uso de cosenofimetro de potencia / aviso de seguridad:
- No use ni el medidor de potencia, las pinzas ni el cable cuando sea evidente que están dañadas.
- Tenga mucho cuidado sobre todo cuando efectúe mediciones en conductores de platinas.
- Para evitar daños en el medidor de potencia, efectúe por favor únicamente mediciones
  dentro de los rangos de especificados (evitando los límites de los rangos). Tenga siempre
  en cuenta las indicaciones de advertencia.
- No exponga el medidor de potencia a temperaturas extremas, a la radiación solar directa, a
  humedad relativa extrema o al agua.
- Evite sacudidas extremas. Coloque el medidor de potencia siempre con cuidado.
- Antes de encenderlo debería estabilizar el medidor de potencia a la temperatura ambiental
  (importante cuando se transporta de lugares fríos a calientes y viceversa).
- Los trabajos de reparación y manutención, así como la simple apertura del analizador de potencia
  deben ser efectuados únicamente por técnicos cualificados de PCE-Instruments.
- No apoye el medidor de potencia con su parte frontal contra la superficie de trabajo para evitar
  posibles daños en el dispositivo de mando.
- Use el medidor de potencia en interiores de edificios. En caso que lo haga en el exterior
  únicamente cuando las condiciones ambientales sean secas.
- No exponga el medidor de potencia mientras lo está usando a radiación solar directa, altas
  temperaturas, alta humedad o humedad de condensación.
- El medidor de potencia no está protegido contra polvo y agua (tenga esto muy en cuenta).
- No exponga el medidor de potencia en áreas corrosivas o de gases explosivos.
- No use nunca el medidor de potencia con manos húmedas.
- Utilice siempre los trajes de seguridad (guantes especiales...).
- Antes de conectar las líneas de prueba o las pinzas, desconecte siempre con anterioridad el
  medidor.
- Para evitar daños o un corto circuito, deje el objeto a medir sin corriente antes de conectarlo al
  medidor de potencia o a las pinzas.
- Las entradas de medición no están separadas unas de otras. Cuando conecta una parte, las
  demás también están en funcionamiento.
- Retire todas las líneas de medición que no desee usar de las instalaciones.
- Conecte primeramente el cable de prueba al medidor de potencia y después a la pieza a
  comprobar.
- Sitúe con cuidado las líneas de prueba.
