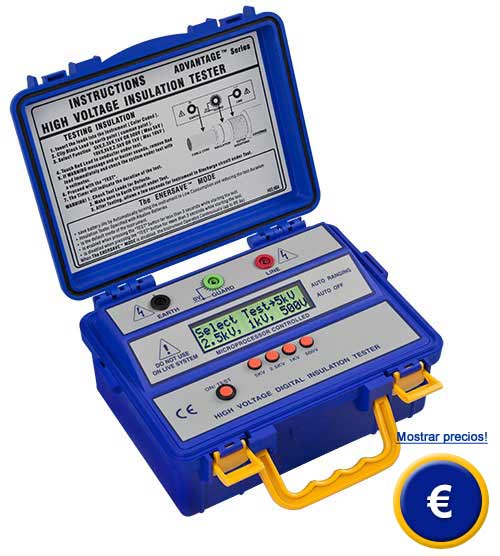

Medidor de aislación PCE-IT413 y PCE-IT414
medidor de aislacion para alta tensión hasta 5.000 V o hasta 10.000 V /
pantalla LCD de 6 dígitos / cabezal de protección integral / microprocesador CMOS / medición según VDE 0413 parte 1

El medidor de aislación PCE-IT413 y el PCE-IT414 pertenecen a una serie de aparatos resistentes de alta precisión con pantalla de 6 posiciones. Este medidor de aislacion ha sido especialmente desarrollado para el personal de servicio técnico en el exterior y para condiciones de medición complicadas. Una de sus ventajas es el circuito de protección integral para evitar errores de medición originados por corrientes de fuga. El medidor de aislacion está equipado con un microprocesador CMOS y dispone de señal de alarma óptica y acústica. La ilimitada precisión de la calibración del medidor de aislación está garantizada por haber sido calibrado en fábrica para mediciones digitales de alta precisión. En este enlace tiene una visión general donde encontrar el medidor de aislación que más se adecue a sus necesidades. Si tiene más preguntas acerca del medidor de aislación serie PCE-IT41x, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos: 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre el medidor de aislacion serie PCE-IT41x, o sobre el resto de los productos en el campo de los sistemas de regulación y control, de la tecnología de laboratorios, de los medidores o de las balanzas.

Más información acerca del medidor de aislación  Instrucciones del medidor de aislación  Certificado de la CE para el medidor de aislación  Videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de productos del medidor de aislación  Software para el medidor de aislación  Hoja de datos de a medidor de aislación

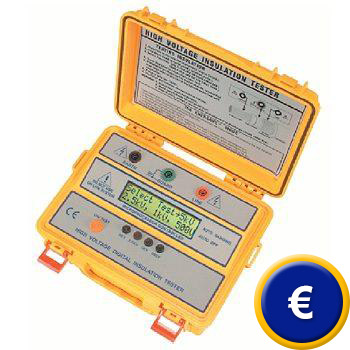

Medidor de aislación de alta tensión para profesionales.

- Pantalla LCD de 6 posiciones
- Medición según VDE 0413 parte 1
- Tensión de control hasta 5.000 V para el
  PCE-IT413) y hasta 10.000 V para el PCE-IT414

- Selección fácil de la tensión de prueba
- EMV: EN 50081- 1, EN 50082- 1
- Seguridad IEC-1010-1; CAT III

Especificaciones técnicas

Modelo

      PCE-IT413

PCE-IT414

Tensión de control DC

500 / 1.000 /
2.500 / 5.000 V

1.000 / 2.500/
5.000 / 10.000 V

Rangos de medición

30 GΩ / 500 V
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V

60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V

Precisión

±5 % + 2 dgt.

Potencia de salida

 máximo 1 vatio

Resistencia de aislamiento entre
la conducción eléctrica y la carcasa

2000 MΩ / 2000V

Tensión estática entre circuito y carcasa

700 V AC para máximo 1 minuto

Circuito de preaviso AC

para tensiones de > 450 V AC

Alimentación

8 baterías de 1,5 V

Dimensiones

250 x 110 x 190 mm

Peso

1,5 kg

Contenido del envío
1 x medidor de aislación PCE-IT413 o PCE-IT414, 1 x cable de prueba de silicona con codificación de color, 1 x cabezal de protección integral para alta tensión con conductores coaxiales de silicona, 8 x baterías AAA, instrucciones.

Uso del medidor de aislación

Indicaciones de la medición a través de un medidor de aislación:

- Desconectar la tensión

- Retirar el puente entre N  y PE

- Desconectar los fusibles, los interruptores LS y
  FI y el consumidor.

- Conectar las líneas de medición entre el
  conductor fase y PE y a continuación entre el
  conductor fase y N, conectar el aparato de
  prueba de aislamiento y efectuar la medición.
  Nos parece razonable efectuar una medición
  entre los conductores fase para detectar con
  más facilidad daños o el envejecimiento de las
  líneas. Los valores mínimos de las resistencia
  de aislamiento deben ser en una medición de
  tensión de 250 V DC 0,25 MΩ, en 500 V DC
  0,5 MΩ y en 1000 V DC 1 MΩ.

- Certificado de calibración ISO (calibración y certificado de laboratorio).
Podrá adquirir un certificado de calibración ISO del medidor de aislación. En una certificación y calibración de laboratorio para el medidor de aislacion se expide un certificado de revisión con las señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos pueden volver a ser ajustados según los estándares nacionales. A continuación podrá encontrar más información relativa a la calibración:

Calibraciónn Revisión de la precisión de magnitudes medidas del medidor de aislacion sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la pantalla del medidor con respecto al verdadero valor de la magnitud medida.

Certificado de calibración Documenta las características técnicas de medición del medidor de aislación así como la vuelta de ajuste a los estándares nacionales.

Intervalo de calibración: Para poder realizar mediciones correctas, el medidor de aislación empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de volver a calibrar el medidor de aislación. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:

- Magnitud medida y banda de tolerancia permitida

- Utilización de los medidores e instrumentos de control del medidor de aislacion

- Frecuencia de empleo del medidor de aislación

- Condiciones ambientales del medidor de aislacion

- Estabilidad de la calibración anterior del medidor de aislación

- Precisión de medición exigida del medidor de aislacion

- Disposiciones relativas al sistema de control de calidad en las empresas del medidor de
 aislación

Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente por el usuario mismo. Nuestra recomendación para el medidor de aislacion es que el intervalo de calibración esté entre 1-3 años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros empleados.

Información técnica de nuestro medidor de aislación serie PCE-IT 41x Volver a la página principal

Aquí encontrará otros productos parecidos bajo la clasificación "Medidor de aislación":

- Medidor de aislación PCE-IT181
  (medidor de aislacion especialmente para telecomunicaciones, pruebas de tensión hasta 250 V)

- Medidor de aislación PCE-IT55
  (medidor de aislación digital, robusto, hasta un máx. de 2000 MΩ (voltaje 250, 500 y 1000 V))

- Medidor de aislación PCE-IT100
  (medidor para resistencia de aislamiento máx. 4000 MΩ, tensión 1000 V, CAT III 1000 V)

- Medidor de aislación PCE-UT 532
  (multimetro que integran el medidor de aislación, voltaje 1000 V)

- Medidor de aislación PCE-IT111
  (un max. de 8GΩ (en tensiones derivadas de 250, 500 y 1000), con carcasa robusta)

Medidores de aislamiento DI-6300
  (medidor de aislación con hasta 1000 MΩ ...)

- Medidor de aislación Metriso C

(medidor para aislamiento y la resistencia en instalaciones, suelos y paredes, hasta 1000 V)

- Medidor de aislación PCE-UT 512

(prueba de tensión hasta 2500 V, prueba Pass / Fait, prueba de polarización)

- Medidor de aislación Metriso-5000 A

(para aislamiento de alta tensión o de penetración, pantalla analógica, hasta 5 kV)

- Medidor de aislación ISO-Kalibrator 1
  (medidor de resistencia para la comprobación y calibración de medidores de resistencia)

Aquí encuentra usted una visión general de todos los medidores que le ofrece PCE Instruments.
