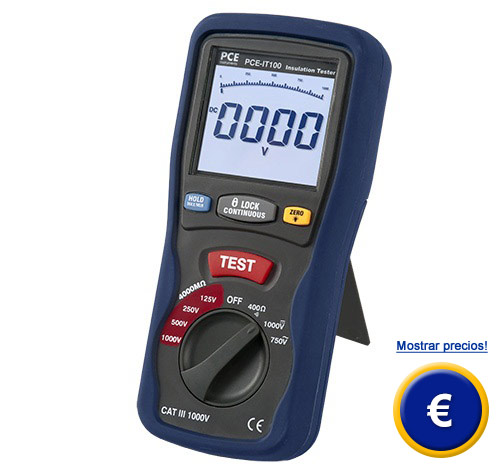

Medidor de aislamiento PCE-IT100
para resistencias de aislamiento hasta 4000 MΩ /
CAT III 1000 V / de fácil manejo
Para medición simple o continua / Funciones máx. y mín. |
|
El medidor de aislamiento PCE-IT100 detecta con
tensiones auxiliares las resistencias de
aislamiento de 125 V, 250 V, 500 y 1000 V hasta
un máximo de 4000 MΩ. Además, este medidor de
aislamiento le ofrece la medición de
resistencias de hasta 400 Ω y la función de
medición para tensión continua y alterna.
También integra una comprobador de tránsito con
señal acústica. Además de la función Data-Hold
para congelar el valor actual en pantalla,
también puede retener los valores máximo y
mínimo en la medición de tensión y ohmios. En el siguiente
enlace puede ver una visión general de cualquier medidor de
aislamiento que necesite. |
|
- Dispone de una
gran pantalla con iluminación
de fondo
- Se envía en un
maletín, listo para ser usado
- Medición
simple o continua mediante la tecla
"LOCK"
- Desconexión
automática para proteger la
batería
- Dispone de una
indicación de sobrerango y
del estado de
batería
- Certificado de
calibración ISO opcional
- Seguridad: EN
61010-1, CAT III 1000 V
Ver / imprimir las instrucciones de uso del
medidor de aislamiento
 |
 |
|
Especificaciones técnicas |
|
Rangos de medición
Tensión
AC
Tensión DC
Resistencia
Resistencia
de aislamiento |
750 V
1000 V
40
Ω
/ 400
Ω
4 MΩ
/ 40 MΩ
/ 400 MΩ
/ 4000 MΩ |
|
Resolución
Tensión AC
Tensión
DC
Resistencia
Resistencia de aislamiento |
1 V
1 V
0,01
Ω
/ 0,1
Ω
0,001 MΩ
/ 0,01 MΩ
/ 0,1 MΩ
/ 1 MΩ |
|
Precisión
Tensión AC
Tensión DC
Resistencia
Resistencia de aislamiento
125
V
250
V
500 V
1000 V |
±1,2 % ±10 dígitos
±0,8 % ± 3 dígitos
±1,2 % ± 3 dígitos
±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) /
±(4 % + 5 dígitos) / ±(5 % + 5 dígitos)
±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) /
±(3 % + 5 dígitos) / ±(4 % + 5 dígitos)
±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) /
±(4 % + 5 dígitos) / ±(4 % + 5 dígitos)
±(3 % + 10 dígitos) / ±(2 % + 10 dígitos) /
±(2 % + 5 dígitos) / ±(4 % + 5 dígitos) |
|
Prueba de continuidad |
Señal acústica: ≤35 Ω, corriente de prueba ≤200
mA |
|
Alimentación |
6 x baterías de 1,5 V AA |
|
Condiciones ambientales |
0 ... 40 ºC / <80 % H.r. (funcionamiento)
-10 ... 60 °ºC / <70 % H.r. (almacén) |
|
Dimensiones |
200 mm x 92 mm x 50 mm |
|
Peso |
700 g (con batería) |
|
Normativas |
IEC10101, CAT III 1000 V |
|
Contenido del envío
1 x medidor de aislamiento PCE-IT100, 1 juego de
cables de prueba, 1 borne de toma conectado a un
cable de 1 m, 6 x baterías, 1 x correa de mano,
instrucciones de uso y maletín |
|

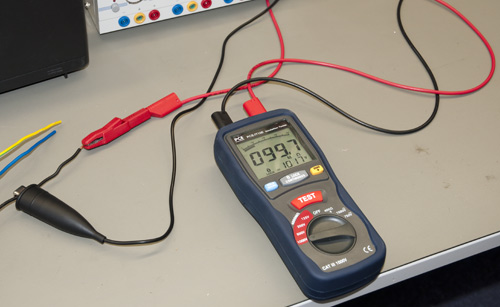

Los cables de prueba se incluyen con el medidor
de aislamiento |
El medidor de aislamiento se envía en un maletín
robusto |
|
Componentes adicionales
- Certificado de calibración, para cumplir con
la normativa DIN ISO 9000. El certificado según
la normativa ISO contiene una calibración de
laboratorio que incluye el certificado con todos
los valores de medición.
-
Calibrador de resistencia para comprobar el medidor de aislamiento |
|
Los valores límite de las mediciones de
aislamiento a observar
- en instalaciones nuevas (espacios secos): 1000
Ω x V de la tensión de funcionamiento (p.e. a 230 V >230 kΩ)
- en instalaciones nuevas (espacios húmedos,
aire libre): 500 Ω x V de la tensión de
funcionamiento
- aparatos puestos a tierra: 1000 Ω x V de la
tensión de funcionamiento
- aparatos con aislamiento protector: 2 MΩ
- herramientas eléctricas: 2 MΩ
- pequeño voltaje de protección: 250 kΩ
- medidores eléctricos: 5 MΩ
Los valores de tensión de prueba usuales son 100
V para instalaciones de baja tensión e
instalaciones de telecomunicaciones, 500 V para
instalaciones en edificios y casas y 1000 V para
motores de baja tensión y transformadores
|
 |
 |
|
