Multímetro de mesa PCE-UT 803
multímetro de mesa de valor efectivo real económico con diferentes funciones
de medición, puerto RS-232 y USB, software y alimentación por batería y red |
|
Este multímetro de mesa se puede emplear de forma móvil, así como de forma estacionaria en el taller. El
multímetro de mesa lo puede alimentar por batería o la red eléctrica. Gracias a sus amplios rangos de medición,
puede usar este equipo en prácticamente cualquier aplicación. Además de detectar de forma precisa DCV, ACV,
DCA, ACA y la resistencia, este multímetro de mesa también detecta la capacidad, la frecuencia y la
temperatura. También incorpora una prueba de continuidad acústica, un test de transistores y un test de diodos.
Adicionalmente puede memorizar los valores de medición y traspasarlos mediante el software, que incluimos en el
envío (incluye cable de datos USB y RS-232) a su ordenador o portátil. Gracias a la función de registro
de datos del software puede realizar registros de larga duración a componentes o grupos eléctricos, máquinas e
instalaciones. Enviamos este multímetro de mesa siempre calibrado de fábrica; sin embargo, adicionalmente puede
pedir un certificado de calibración ISO (con el primer pedido o para su recalibración anual).
Hay otro modelo de multímetro que es multifunción, gráficos, interfaz y software (osciloscopio, multímetro, analizador lógico, ...) lo puede
ver usted aquí, si además usted quiere medir mas parámetros como
la capacidad, la frecuencia y la temperatura el mas indicado seria el
W-20-TRMS.
Además el siguiente
enlace contiene una visión general donde podrá encontrar cualquier multímetro. |
|

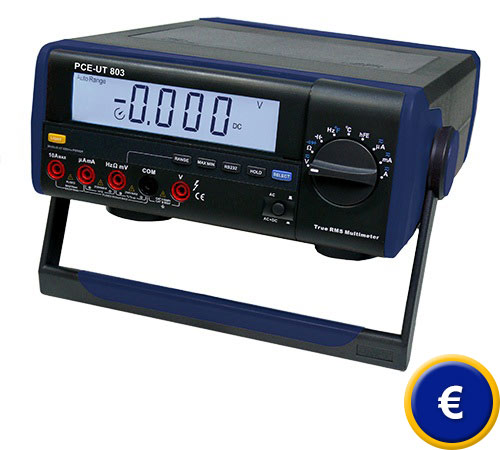

Multímetro de mesa PCE-UT
803 |
|
Accesorios en el
compartimento integrado del multimetro PCE-UT 803 |
Componente adicionales para el
PCE-UT 803. |
-
Buena precisión básica
-
Selección de rango
automática/manual
-
DCV, ACV, DCA, ACA,
resistencia, capacidad, frecuencia, temperatura,
test de transistores.
-
Prueba de continuidad,
test de diodo.
-
Medición de valor
efectivo real.
-
Funciones mín./máx./HOLD
-
Desconexión automática
(se puede de-sactivar)
-
Indicación del estado de
batería.
-
Gran pantalla LCD con
iluminación de fondo.
|
-
Puerto USB y RS-232.
-
Se incluye en el envío
el software y el cable de datos.
-
Alimentación por batería
y red eléctrica.
-
Medición de frecuencia
hasta 60 MHz.
-
Adicionalmente se puede
emitir el certificado de calibración ISO
-
Protección según IEC .
1010; CAT I 1000 V / II 600 V
Ver / imprimir las
instrucciones de uso del multímetro de mesa PCE-UT
803
 |
|
Parte posterior del multímetro de mesa PCE-UT 803 con
ambos puertos. |
|
Especificaciones técnicas |
|
Rangos de medición |
DCV:
600 mV/ 6/ 60/ 600/ 1000 V
ACV: 600 mV/ 6/
60/ 600/ 750 V
DCA: 600/ 6000 µA; 60/ 600 mA; 10 A
ACA: 600/ 6000 µA; 60/ 600 mA; 10 A
OHM: 600 Ω;
6/ 60/ 600 kΩ; 6/60 MΩ
Cap.: 6/ 60/ 600 nF;
6/ 60/ 600 µF; 6 mF
Frec.: 6/ 60/ 600 kHz; 6/ 60 MHz
Temp.: -40 °C ... +1000 °C |
|
Resolución |
DCV:
0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
ACV: 0,1 mV;
0,001/ 0,01/ 0,1/ 1 V
DCA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
ACA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
OHM: 0,1/ 1/ 10/ 100 Ω;
1/ 10 k Ω
Cap.: 1/ 10/
100 pF; 1/ 10/ 100 nF; 1 µF
Frec.: 1/ 10/
100 Hz; 1/ 10 kHz
Temp.: 1 °C |
|
Precisión |
DCV:
± 0,3 % del indic. + 2 dgt (hasta 600 V);
± 0,5% + 3 dgt (por encima)
ACV: ± 0,6 %
del indic.
+ 5 dgt (hasta 600 V);
± 1,2 % + 3 dgt (por
encima)
DCA: ± 0,5 %
del indic. + 3 dgt (bis 60 mA);
± 0,8 % + 3 dgt (hata 600 mA)
± 1,2 % + 3
dgt (por
encima)
ACA: ± 1,0 % del
indic.
+ 5 dgt (hasta 600 mA)
±
2
% + 6 dgt (por
encima)
OHM: ± 0,5 % del indic.+ 2 dgt (hasta 600 kΩ);
± 0,8 % + 2 dgt (a 6 MΩ)
±1,2 % + 3
dgt (por
encima)
Cap.: ± 2 % del indic.+ 5 dgt (hasta 60µF)
±3 % del indic.+ 4 dgt (hasta
60µF)
±5 % del
indic.+ 4 dgt (a 6 mF)
Frec.: ± 0,1 %
del indic.+ 3 dgt
Temp.: ± 1,0 % del
indic. + 3 dgt |
|
Cuota de medición |
2-3 / s |
|
Señal acústica de la prueba de
continuidad |
por de bajo de 30 Ω
|
|
Prueba de diodos |
hasta 2,7 V/1 mA |
|
Puerto |
USB y RS-232 |
|
Software y cable de datos |
se incluye ambos en el envío,
apto para todos los sistemas de Windows |
|
Máx. resolución de pantalla
|
pantalla LCD con iluminación
de fondo hasta 5999 |
|
Alimentación |
230 VAC y/o 6 x baterías de
1,5 V |
|
Desconexión automática |
a
los 10 min sin actividad (se puede desactivar) |
|
Dimensiones |
240 x 105 x 310 mm |
|
Peso |
2000 g |
|
Condiciones ambientales |
máx. 70% H.r. / 0 ... +50 ºC |
|
Tipo de protección / Normativa |
IEC 1010-1, CAT I 1000 V/ II
600 V |
|

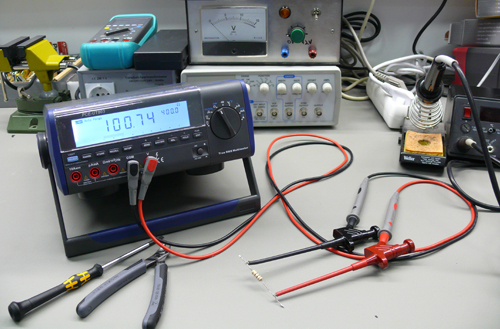

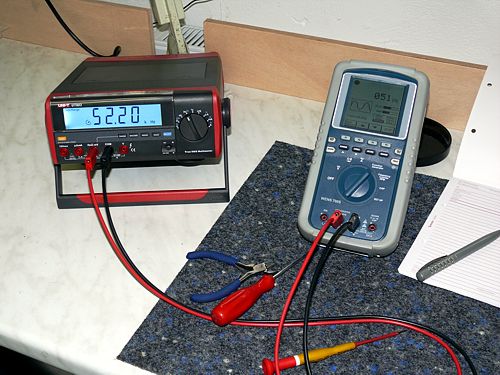

Uso del multímetro de mesa |
|
 |
|

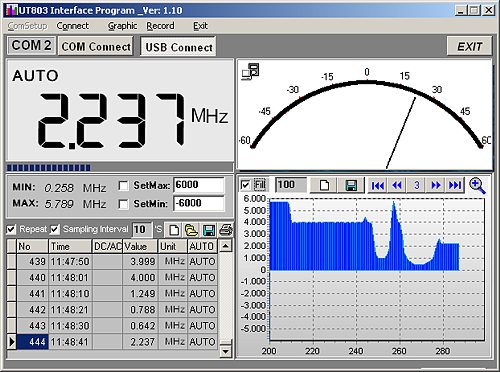

Software
del multímetro de mesa |
|
Representación gráfica de una serie de medidas realizadas con el
multímetro PCE-UT 803. |
|
Contenido del envío
1 x multímetro de mesa PCE-UT 803, 1 x juego de cables de
prueba, 2 x pinzas grandes de cocodrilo, 2 x pinzas
pequeñas de cocodrilo, 1 x sensor de temperatura (tipo
K), 1 x adaptador, 1 x batería, 1 x adaptador de red, 1
x cable USB, 1 x cable RS-232, 1 x software,
instrucciones de uso. |
|
Componentes adicionales
- Certificado de calibración ISO
(para
empresas que deseen incorporar el osciloscopio dentro del grupo de herramientas
de control internas o para la recalibración anual. El
certificado ISO incluye una
calibración de laboratorio y un
documento de control con todos
los valores de medición. El certificado de
calibración ISO se puede
realizar en tensión (AC / DC)
o en corriente (AC / DC). |
 |
|
-
Adaptador para pinza amperimétrica
Adaptador para mediciones indirectas
de corriente hasta 1000A sin interrupción
del conductor.
- Rango: 200 / 1000 DCA / ACA
- Exactitud: ± 1,5 / 2 %
- DCA
ajuste cero
Dimensiones: 190 x 64 x 33 mm
Diámetro del conductor máximo: 33,5 mm |
 |
|
-
Adaptador de revoluciones
Adaptador con
sensor de revolución, cable 1 m. Para la medición
óptica de las revoluciones entre 100 ...
20000 RPM en dos rangos.
- 0,1 mV DC / 1 RPM (rango 1)
- 0,1 mV DC / 10 RPM
(rango 2)
Dimensiones: 190 x 73 x 37 mm |
 |
|
-
Adaptador de presión.
Adaptador con sensor de
presión, cable de 1m. Para la medición absoluta de
la presión entre 3,5 ... 3500 kPa.
- Precisión: ±1 % (hasta 1700 kPa); ±2 %
(hasta 2400 kPa)
y ± 5 % (hasta 3500
kPa)
- Resolución: 0,1/ 1 kPa
Dimensiones: 100 x 50 x 25 mm; 1/4" Sensor |
 |
|
-
Adaptador de humedad
Adaptador con sensor de
humedad en un asidero y cable de 1 m.
- Rango de medición: 10 ... 95 % H.r.
- Precisión: ±3 %
r.F.
- Resolución: 0,1 % r.F.
Dimensiones: 100 x 50 x 25 mm |
 |
|
-
Adaptador de luz
Adaptador con sensor para lux
y cable de 1 m.
- Tres rangos de medición: 0 ...
2000 /
0 ... 20000 y 0 ... 50000
lux
- Precisión: ± 5 %
- Resolución:
1,10,100 lux
Dimensiones: 100 x 50 x 25 mm |
 |
|
-
Adaptador para la velocidad del aire
Adaptador
con sensor para la velocidad del aire con cable de 1 m
-
Rango de medición: 0,2 ... 30
m/s;
- Precisión: ± 2 %
-
Resolución: 0,1 (m/s; km/h; nudos)
Dimensiones: 100 x 50 x
25 mm |
 |
|
-
Adaptador de sonido
Adaptador con sensor
sonoro y cable de 1 m. Valoración A; posibilidad de
calibración externa (calibrador PCE SC 41)
- Rango de medición: 30 ... 130 dB (en 3
rangos)
-
Precisión: ± 1,5 dB (IEC 651 clase II)
Dimensiones: 107 x
53 x 29 mm |
 |
|
-
Adaptador EMF
Adaptador con sensor EMF y cable de 1 m.
Rangos: 0 ... 20 microTesla / 200 milliGauss
Precisión: ± 4 %
Resolución: 0,1 µTesla / 1 milliGauss
Ancho de banda: 30
... 300 Hz
Dimensiones: 100 x 50 x 25 mm |
 |
 |
 |
|
Aquí encuentra usted una visión general de
todos los medidores que le ofrece PCE Instruments. |
