Osciloscopio
con memoria PCE-UT 2202C
osciloscopio digital de dos canales con
pantalla a color / velocidad de muestreo
en tiempo real de 500 MS/s / analizador
FFT y otras funciones matemáticas /
conexión para lápiz USB
|
|

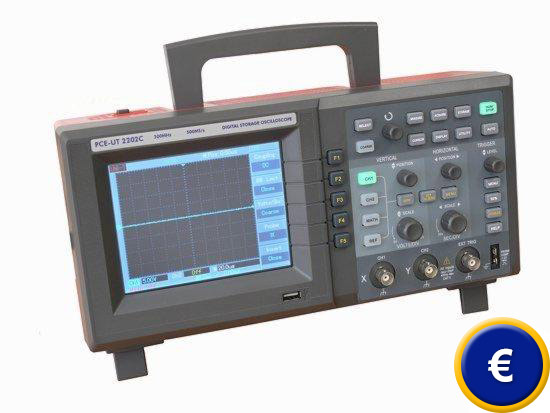

El osciloscopio con memoria PCE-UT 2202
está equipado con diversas funciones
potentes. Además de una velocidad de
muestreo en tiempo real de 500 MS/s y
una secuencia de medición de 25 GS/s, el
osciloscopio con memoria PCE-UT 2202 le
ofrece diferentes posibilidades de
disparo (trigger) y funciones de
análisis, lo que permiten una detección
y un análisis sencillo de señales. Las
funciones matemáticas permite una
conexión directa aritmética de ambos
canales, y a través del análisis FFT
puede incluso analizar el espectro de
frecuencia de la señal. La función zoom
de este osciloscopio con memoria le
permiten hacer visible todos los
detalles. Gracias a su función de
memoria, todas las curvas registradas
pueden ser recuperadas para ser
analizadas posteriormente en pantalla, o
se pueden guardan en el lápiz USB. La
función de medición automática le indica
hasta 9 parámetros de forma directa. La
tecla "Auto" permite a este osciloscopio
con memoria optimizar de forma autónoma
los ajustes para la búsqueda de formas
de onda, lo que le permite solucionar de
forma rápida trabajos de medición. El
manejo está optimizado, pues está
adaptado a la colocación tradicional, lo
que permite iniciar al personal de forma
rápida en este osciloscopio. Gracias sus
dimensiones escasas y su ínfimo peso,
también puede usar el osciloscopio con
memoria PCE-UT 2202C de forma móvil.
Otro modelo de osciloscopio que es multifunción
(osciloscopio, multímetro, analizador lógico, ...), lo puede
ver usted aquí.
En este
enlace dispone de una visión general desde la
cual podrá encontrar cualquier tipo de osciloscopio que necesite.
|
 |
|
-
Secuencia de
medición por canal: 250 MS/s en
tiempo real
- Sensibilidad máxima: 2ns
- Funciones de medición automática:
hasta 19
parámetros
- Memoria interna para ajustes y señales
- Conexión directa de lápices USB para
registro
de señales
- Integra funciones matemáticas
- Función de
ayuda en inglés
- Seguridad: IEC61010;
CAT II, 600 V
- Envío incluye el adaptador de
red, el cable de
datos y dos sondas |
Ver / imprimir
las instrucciones de uso del osciloscopio
con memoria PCE-UT 2202C
 |
| Especificaciones técnicas |
|
Velocidad de
muestreo |
|
Velocidad de
muestro en tiempo real |
500 MS/s |
|
Secuencia de
medición |
25 GS/s |
|
Componente horizontal |
|
Base
temporal |
2 ns - 50 s
/ div |
|
Memoria
interna |
1024 kb |
|
Interpolación de la señal |
sin (x) / x |
|
Componente
vertical |
|
Ancho de
banda analógico |
200 MHz |
|
Sensibilidad |
2mV - 5 V /
div |
|
Acoplamiento
de entrada |
DC, AC, GND |
|
Resistencia
de entrada |
1 MΩ
±2 %
en paralelo con 24 pF ±3 pF |
|
Tensión de
entrada máxima |
400 V/DC y
AC Peak |
|
Transductor
A/D |
8 bit |
|
Sensibilidad |
2 mV - 5 V /
div |
|
Disparo (trigger) |
|
Modo de
disparo |
AUTO, NORM,
SINGLE |
|
Acoplamiento
de disparo |
DC, AC, LF-REJ,
HF-REJ |
|
Holdoff |
100 ns - 1,5
s |
|
Señal de
disparo |
flanco,
impulso, video |
|
Funciones
de medición |
|
Mediciones
automáticas |
valor pico,
valor promedio, valor real, frecuencia,
período, ciclo de trabajo, ancho de
impulsos, flanco de subida y bajada y
otras magnitudes |
|
Ajustes
automáticos |
Frecuencia
horizontal y vertical, así como nivel de
disparo |
|
Cursor |
Línea
discontinua vertical y horizontal,
referencia, tensión, tiempo, frecuencia,
sincronización automática o manual |
|
Función de
memoria |
10 ajustes
del equipo 10 señales |
|
Función
especiales |
Calibración
automática |
|
Función
matemáticas |
sumar,
restar, multiplicar, dividir, análisis
FFT
Promedio: 2 - 128; Interpolación: sin
(x)/x; Zoom |
|
Pantalla
|
5,7" (145
pantalla a color, de 5,7" (145 mm)) |
|
Alimentación |
AC 100 ..
240 V, 45 ... 440 Hz, 50 VA |
|
Dimensiones
(ancho x alto x profundo) |
320 x 150 x
130 mm |
| Peso |
4,1 kg |
|
Contenido del
envío
1 x osciloscopio digital PCE-UT 2202C, 2
x puntas de sonda, 1 x software, 1 x
cable de red, 1 x cable de datos,
instrucciones de uso. |
|
Componentes
adicionales
- Sondas de repuesto
- Certificado de calibración
DIN ISO |
 |
A través de la
interfaz digital puede transmitir una
imagen en tiempo real al ordenador.
También tiene la posibilidad de
teledirigir el osciloscopio desde un
ordenador.
Puede conectar de
forma cómoda el lápiz USB que se
encuentra justo debajo de la pantalla.
Estos son reconocidos de forma
automática y pueden ser usados para
registrar señales.
También puede
memorizar los ajustes actuales para
tenerlos a mano cuando tenga que
efectuar mediciones similares. |
 |
 |
|
Las formas de onda pueden ser analizadas en
tiempo real a través del software. Además,
este osciloscopio le ofrece la posibilidad
de guardar las imágenes en formato bmp.
A la derecha se ve el osciloscopio digital
PCE-UT 2202C midiendo las oscilaciones de un
cuarzo. Gracias a la tecla "Autotaste" se
puede realizar rápidamente una medición,
pues no debe estar ajustando los parámetros
correspondientes. |
 |
 |
 |
|
Aquí
encuentra otros productos parecidos bajo la
clasificación "Osciloscopio":
- Osciloscopio
PCE-OC 1
(osciloscopio de mano (5 MHz), multímetro (efectivo real), contador de frecuencia (45 MHz))
-
Osciloscopio PCE-UT
81B
(osciloscopio de mano y multimetros
digitales, 40 MS/s, 8 MHz ancho de banda)
-
Osciloscopio PCE-UT 2025B
(osciloscopio de mesa (25 MHz),
con USB)
-
Osciloscopio
PCE-UT 2042C
(osciloscopio de mesa (40 MHz, 500 MS/s),
pantalla a color, con USB)
-
Osciloscopio
PCE-UT 2082C
(osciloscopio digital (80 MHz de ancho de
banda),
pantalla a color, con USB)
- Osciloscopio
PCE-UT 2152C
(osciloscopio con 500 MS/s velocidad de
muestreo, 150 MHz ancho de banda)
|
|
Aquí encuentra usted una
visión general de
todos los medidores que le ofrece PCE Instruments. |
Contacto:
PCE Instruments Ibérica
C/ Mayor 53-Bajo
E-02500 Tobarra
Tel. 967 543 548
Fax 967 543 542. |
