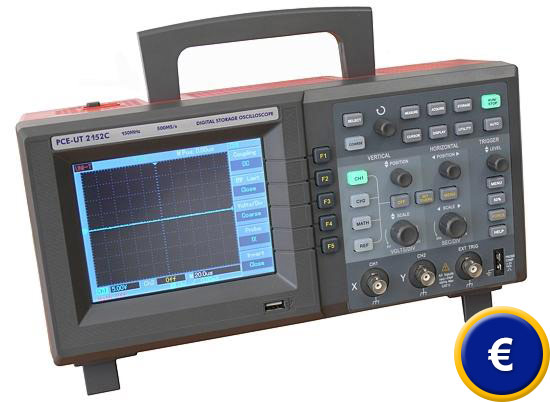

Osciloscopio
de laboratorio PCE-UT 2152C
osciloscopio
digital de dos canales con pantalla a
color / ancho de banda analógico de 150
MHz / analizador FFT y otras funciones
matemáticas / conexión para lápiz USB
|
|
Este osciloscopio de laboratorio dispone
de un ancho de banda de 150 MHz, una
velocidad de muestra máxima de 25 GS/s,
y una secuencia de medición en tiempo
real de 500 MS/s. El osciloscopio de
laboratorio dispone de una memoria de
512 kB por canal y una sensibilidad
máxima de 2 ns. Además, el osciloscopio
de laboratorio está equipado con la
función FFT (transformación rápida
Fourier) y otras funciones matemáticas
habituales. La gran memoria de 512 Kb
permite una presentación precisa de las
curvas de señal y una escala exacta (zooming)
para análisis detallados. Con la máxima
sensibilidad de 2 ns el osciloscopio de
laboratorio detecta ruidos de alta
frecuencia incluso con base temporal
baja, lo que permite una dilatación de
la señal, y con la función zoom,
posibilita un análisis detallado de los
componentes del ruido. La presentación
gráfica se efectúa a través de la
pantalla a color. A través de la
conexión USB y RS-232 puede ver las
señales en su ordenador. El software y
el cable de transmisión de datos se
adjuntan en el envío. Puede dejar el
osciloscopio registrando imágenes en la
memoria interna o en el lápiz USB para
su análisis posterior. Este osciloscopio
de laboratorio destaca por su excelente
relación calidad/precio, y es apto para
el uso en escuelas técnicas, en el
sector de producción y control de
calidad, en centros de servicio, en el
laboratorio, así como en la
investigación y el desarrollo.
Hay otro modelo de osciloscopio que es multifunción
(osciloscopio, multímetro, analizador lógico, ...) lo puede
ver usted aquí. En este
enlace dispone de una visión general donde encontrará
el osciloscopio que necesite.
|
|
 |
- Secuencia de medición por canal: 250 MS/s en
tiempo real
- Sensibilidad máxima: 2 ns
- Funciones de medi-
ción automática: hasta 19
parámetros
- Memoria interna para ajustes y señales- Conexión directa de lápices USB para registro
de señales
- Integra funciones matemáticas- Función de ayuda en inglés
- Seguridad: IEC61010; CAT II, 600V- Envío incluye el adaptador de red, el cable de
datos y dos sondas |
Ver / imprimir
las instrucciones de uso del osciloscopio de
laboratorio PCE-UT 2152C
 |
| Especificaciones técnicas |
|
Velocidad de
muestreo |
|
Velocidad de
muestro en tiempo real |
500 MS/s |
|
Secuencia de
medición |
25 GS/s |
|
Componente horizontal |
|
Base
temporal |
2 ns - 50 s
/ div |
|
Memoria
interna |
1024 kb |
|
Interpolación de la señal |
sin (x) / x |
|
Componente
vertical |
|
Ancho de
banda analógico |
150 MHz |
|
Sensibilidad |
2mV - 5 V /
div |
|
Acoplamiento
de entrada |
DC, AC, GND |
|
Resistencia
de entrada |
1 MΩ
±2 %
en paralelo con 24 pF ±3 pF |
|
Tensión de
entrada máxima |
400 V/DC y
AC Peak |
|
Transductor
A/D |
8 bit |
|
Disparo (trigger) |
|
Modo de
disparo |
AUTO, NORM,
SINGLE |
|
Acoplamiento
de disparo |
DC, AC, LF-REJ,
HF-REJ |
|
Holdoff |
100 ns - 1,5
s |
|
Señal de
disparo |
flanco,
impulso, video |
|
Funciones
de medición |
|
Mediciones
automáticas |
valor pico,
valor promedio, valor real, frecuencia,
período, ciclo de trabajo, ancho de
impulsos, flanco de subida y bajada y
otras magnitudes |
|
Ajustes
automáticos |
Frecuencia
horizontal y vertical, así como nivel de
disparo |
|
Cursor |
Línea
horizontal y vertical discontinua,
referencia, tensión, tiempo, frecuencia |
|
Función de
memoria |
10 ajustes
del equipo 10 señales |
|
Función
especiales |
Calibración
automática |
|
Pantalla
|
5,7" (145
pantalla a color, de 5,7" (145 mm)) |
|
Alimentación |
AC 100 ..
240 V, 45 ... 440 Hz, 50 VA |
|
Dimensiones
(ancho x alto x profundo) |
320 x 150 x
130 mm |
| Peso |
4,1 kg |
|
Contenido del
envío
1 x osciloscopio de laboratorio PCE-UT
2152C, 2 x sondas, 1 x software, 1 x
cable de red, instrucciones de uso |
|
Componentes
adicionales
- Sondas de repuesto
- Certificado de calibración
DIN ISO |
 |
A la izquierda observa las puntas de
sonda que se incluyen en el envío. Para
garantizar la mayor flexibilidad posible
se ha introducido un potenciómetro 10:1
que puede acoplar. Así podrá mostrar
señales de hasta 50 V. Mediante un
condensador variable puede compensar
señales de forma sencilla y rápida.
A través del puerto USB y RS-232 puede
conectar este osciloscopio a un
ordenador. Las formas de onda pueden ser
analizadas en tiempo real a través del
software. Además, este osciloscopio le
ofrece la posibilidad de guardar las
imágenes en formato bmp. |
 |
 |
|
La pantalla LCD con una resolución de 320 x
240 píxeles le posibilitan un análisis
preciso de las formas de onda. Gracias a la
presentación en color es posible diferenciar
las diferentes ondas. Por debajo de la
pantalla observa la conexión USB, donde
puede conectar el lápiz USB para memorizar
las señales.
A la derecha observa el osciloscopio de
laboratorio el PCE-UT 2152C
en proceso. Gracias a las dimensiones
compactas y su escaso peso es posible usar
este equipo de forma móvil./td>
|
 |
 |
 |
|
