Medidor de espesores de material PCE-TG100
medidor de espesores
para diferentes materiales como metales, vidrio y plásticos homogéneos, con ajuste de la velocidad por ultrasonido, estándar de calibración interna, rango de medición hasta 225 mm

El medidor de espesores de material PCE-TG100 sirve para determinar en cuestión de segundos el espesor de metales, vidrio y plásticos homogéneos. Este aparato de sencillo manejo opera con ultrasonidos, lo que le otorga una gran precisión de medición de espesores de materiales y de paredes. Cada material necesita una velocidad de sonido diferente. El aparato viene preajustado de fábrica con cinco velocidades de sonido diferentes para los diferentes materiales. Con este aparato podrá medir el espesor de metales, vidrio y plásticos y de otros materiales homogéneos. La velocidad de sonido puede ajustarse libremente en el medidor de espesores de material, por lo que puede adaptarse a los materiales más diversos. La sonda por ultrasonido posee un cabezal de medición que se encuentra dentro de anillo elástico negro. Dicho anillo cuenta con cortes de sección circulares para que se pueda realizar la medición sobre superficies rectas, planas o circulares. Si desea determinar el espesor del material en lugares estrechos, puede retirar puntualmente el tornillo del cabezal adaptador negro para poder utilizar de manera directa el propio cabezal del sensor (diámetro = 11 mm).
El aparato se entrega calibrado. Puede solicitar adicionalmente una calibración de laboratorio ISO con certificado al realizar el pedido o cuando solicite la recalibración. Si tiene alguna pregunta sobre el medidor de espesores de material, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor de espesores de material y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Información del medidor de espesores de material  Instrucciones de el medidor de espesores de material  Certificado de la CE para el medidor de espesores de material  Video del medidor de espesores de material  Aquí encontrará más imágenes de productos del medidor de espesores de material  Hoja de datos del medidor de espesores de material

Medidor de espesores de material PCE-TG100.
Medidor de espesores de material PCE-TG100

- Para usar con metales, vidrio y plásticos
  homogéneos ...

- Con sensor de 5 MHz incluido

- Resolución de 0,1 mm

- Pantalla LCD de 4 posiciones

- Iluminación de fondo

- Indicador del estado de la batería

- Indicador de acoplamiento entre la
  sonda y el objeto de medición

- Calibración automática

- Placa de acero de 3,0 mm integrada
  para realizar la calibración

Pantalla del medidor de espesores

Aquí observa el medidor de espesores en el modo de medición
Aquí observa el medidor de espesores en el modo de medición

Aquí ve el medidor de espesores leyendo un valor de medición
Aquí ve el medidor de espesores leyendo un valor de medición

Especificaciones técnicas del medidor de espesores

Rango de medición

0,8 mm ... 225,0 mm

Materiales a medir

hierro, acero, plástico, vidrio, oro y
el resto de materiales homogéneos
(sin inclusiones de aire)

Frecuencia

estándar 5 MHz

Resolución

0,1 mm

Calibración

placa de acero integrada de 3,0 mm

Precisión

±0,1 mm

Rango de velocidad de ultrasonido

500 ... 9999 m/s (de ajuste libre,
dependiendo del material a medir)

Resolución de velocidad de ultrasonido

1 m/s

Pantalla

LCD de 4 posiciones

Temperatura superficial de la sonda

estándar -10 ...+50 °C

Rango de temperatura operativa del aparato

0 ... +40 °C

Humedad ambiente

20 ... 90% H.r.

Estado de la batería

aviso de carga baja de batería

Alimentación

2 x baterías AA de 1,5 V

Duración de la batería

aprox. 250 h

Auto desconexión

para proteger la batería
(a los 3 min sin actividad)

Dimensiones

124 x 67 x 30 mm

Peso

aprox. 240 g con batería incluida

Imágenes de uso del medidor de espesores

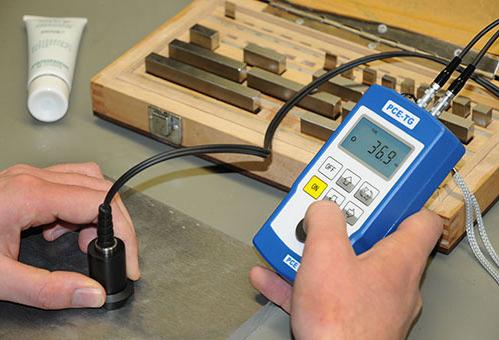

El medidor de espesores de material PCE-TG-100 midiendo una placa de acero.
Medidor de espesores de material
con gel de acoplamiento

El medidor de espesores de material PCE-TG-100 midiendo una placa de plástico.
Medidor de espesores de material
realizando una medición

Aquí se muestra el medidor de espesores en el modo de calibración
Aquí se muestra el medidor de espesores en el modo de calibración

Aquí se ve el medidor de espesores ajustando la velocidad de sonido
Aquí se ve el medidor de espesores ajustando la velocidad de sonido

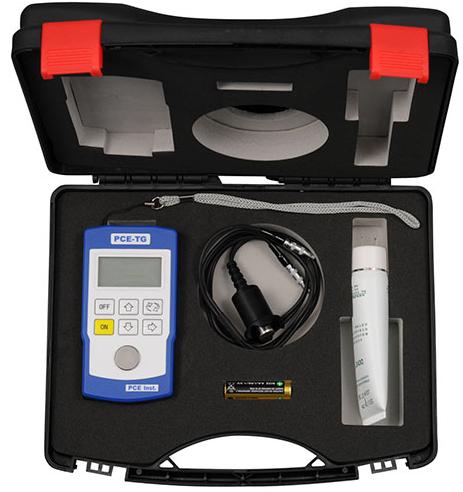

Maletín de transporte para el medidor de espesores de material PCE-TG100.

Contenido del envío
1 x medidor de espesores de material  PCE-TG100, 1 x cabezal sensor con cable de 1 m, 2 x baterías, 1 x tubo de gel de acoplamiento, 1 x sujeción para la mano, maletín de transporte e instrucciones de uso

Componentes adicionales

- Gel de acoplamiento para el medidor de espesores

Adjuntamos en el contenido del envío un tubo con gel de acoplamiento. En caso que piense realizar muchas mediciones tal vez deba pedir una mayor cantidad de gel. Recomendamos usar siempre el gel de acoplamiento (permite un mejor contacto entre el cabezal y la prueba, y protege la superficie del sensor).

Gel de contacto para el medidor de espesores de material PCE-TG100.


- Calibración de laboratorio ISO con certificado

para empresas que deseen integrar su medidor de espesores en su control interno de calidad o para una recalibración anual. El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición.

Certificado de calibración para el medidor de espesores de material.

- Sondas especiales para el medidor de espesores

Existen diferentes sondas para usos especiales del medidor de espesores

- Sonda estándar para el medidor de espesores

Cabezal con cuerpo elástico. Conexión al medidor de espesores a través de conector Lemo. Las incisiones en el cabezal estándar del medidor de espesores permiten mediciones en objetos redondos. El diámetro del cabezal es de 10 mm. La frecuencia de medición es de 5 MHz. El cabezal del medidor de espesores trabaja en un rango de temperatura de 0 ... 40 °C. La sonda estándar del medidor de espesores PCE-TG110 se usa para hierro, metales no férricos, acero, plástico, vidrio, oro y cualquier otro material homogéneo. El cabezal estándar está integrado en el medidor de espesores PCE-TG100.

Medidor de espesores con cabezal estándar

- Cabezal para altas temperaturas

El cabezal para altas temperaturas del medidor de espesores puede usarse con temperaturas hasta 400 ºC. Esto permite mediciones de espesor justo despues de laminar un por ejemplo un acero. El cabezal para altas temperaturas también se puede usar para comprobar tuberías de agua, conductos de vapor y tuberías para sustancias químicas. El cabezal para altas temperaturas se adapta al medidor de espesor igual que el cabezal estándar. La calibración se realiza a través del estándar de calibración integrado en el propio medidor de espesores. El cabezal se encuentra también en el medidor de espesores PCE-TG110.

Medidor de espesores con cabezal para altas temperaturas

- Microsonda para medidor de espesores

La microsonda para el medidor de espesores se usa para determinar con precisión el espesor en lugares de difícil acceso. También se puede usar este cabezal para medir el espesor en tubos finos o piezas de prueba con muchos cantos. El diámetro de la sonda de este medidor de espesores es de 7 mm. El cabezal se conecta al medidor de espesores a través de la clavija Lemo y se ajusta a través de la función de calibración interna. Por defecto se envía esta sonda con el medidor de espesores PCE-TG 120.

Microsonda para el medidor de espesores

Teoría sobre el medidor de espesores

El medidor de espesores se usa para determinar el espesor de un material por ultrasonido. Por ultrasonido nos referimos a ondas sonoras con una frecuencia a partir de 20 kHz. Este tipo de ultrasonido es el que se usa en el medidor de espesores. Para medir el espesor de materiales se usa comúnmente frecuencias en un rango de 0,25 MHz y 10 MHz. Se usa una frecuencia baja para medir el espesor de un material grueso, como por ejemplo el hierro fundido. La gran ventaja del medidor de espesores por ultrasonido es que puede determinar con facilidad el espesor en lugares de difícil acceso. Encontrará más información sobre la medición de espesores sobre la base de un medidor de espesores aquí.

Maletín de transporte para el medidor de espesores de material PCE-TG100.
