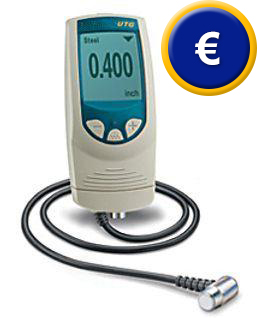

Medidor ultrasónico de materiales serie PT-UTGM
medidor ultrasonico de materiales con velocidad de ultrasonido y sensibilidad ajustables,
memoria para 100.000 valores e interfaz USB, software gratuito

El medidor ultrasónico de materiales PT-UTG M es un aparato por ultrasonido manual para determinar el espesor de paredes y materiales. El medidor ultrasonico de materiales está disponible en dos versiones: "Standard" y "Advanced". La versión "Advanced" dispone adicionalmente de una pantalla gráfica a color, una memoria de 100.000 valores (versión "Standard" sólo 250 valores), conexión Bluetooth y Wi-Fi. En el contenido del envío del medidor ultrasónico se incluye un sensor de 5 MHz que cubre casi el 95% de todos los usos posibles. Por ello no es preciso utilizar otros cabezales con el medidor de espesores de materiales. El medidor ultrasónico para materiales   PT-UTGM con su velocidad de ultrasonido ajustable sirve para medir acero, hierro, aluminio, titanio, plásticos homogéneos, cerámica, vidrio y muchos otros tipos de material. El medidor de ultrasónico de materiales PT-UTGM le ofrece la opción de la medición exacta del espesor a través del revestimiento superficial, descontándolo de forma automática del espesor total. El medidor ultrasónico de materiales PT-UTGM ofrece la posibilidad de ajuste de la sensibilidad, de este modo podrá medir el espesor de paredes de tuberías de acero recubiertas de plástico. El ultrasonido se refleja débilmente en la capa límite entre el plástico y el acero. Pueden darse errores de medición que se pueden evitar con la ayuda del ajuste de la sensibilidad y así medir la reflexión de la capa límite inferior de acero (para el contorno). Los valores de medición se pueden guardar en el aparato y si lo desea con la ayuda del paquete de software puede realizar la transmisión de los datos al PC para poder realizar un análisis de los mismos. Los datos pueden transmitirse a otros programas como p.e. MS Excel. Otra gran ventaja de este medidor ultrasónico de materiales es la descripción del menú en varios idiomas, de manera que podrá elegir el idioma deseado, por ejemplo español, alemán, inglés, francés, italiano. También disponemos de un medidor ultrasónico de las mismas características pero sin software, dicho equipo es el PCE-TG100. Desde aquí accederá a una visión general donde encontrará cualquier tipo de medidor ultrasónico para medir espesores de pintura, dureza de paredes, de metales, vidrios, plásticos, maderas, papeles, piedras preciosas... Si tiene alguna pregunta sobre el medidor ultrasónico, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor ultrasonico y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

 Medidor ultrasónico de materiales PT-UTGM

PT-UTGM1-E Standard

- Calibración automática y permanente
- Navegación del menú muy sencilla
- Valor promedio cero para fondos ásperos
- Pantalla retroiluminada (OLED)
- Función Reset
- Función de medición rápida
- Indicación en pantalla de valores estadísticos
- Función de aviso acústico y óptico
- Memoria para 250 valores
- Interfaz USB para la transmisión de datos

PT-UTGM3-E Advanced

- Pantalla LCD a color y de alto contraste
- Visualización de gráficos en tiempo real
- Función Scan
- Memoria para 100.000 valores
- Posibilidad de renombrar los bloques
- Posibilidad de exportar como xml o txt
- Memoria USB
- Interfaz Bluetooth
- Personalización
- Aplicación cloud _TM en www.Positector.net

Especificaciones técnicas

Modelo

PT-UTGM1-E
Standard

PT-UTGM3-E
Advanced

Memoria

250 valores

100.000 valores

Pantalla

Monocromo

LCD a color

Interfaz

USB

USB / Bluetooth

Especificaciones técnicas del sensor

Modo

Eco simple

Eco múltiple

Rango de medición acero

2,50 ... 125,00 mm

2,50 ... 60,00 mm

Necesidad de quitar la laca o pintura

Sí

No

Cabezal (incluido)

5 MHz, diámetro de la sonda ~ 13 mm

Resolución

0,01 mm

Temperatura superficial

 -10 ... +50 °C

Calibración

Placa de acero de varios niveles opcional
de 2,5 / 5 / 7,5 / 10 y 12,5 mm

Precisión

± 0,03 mm

Unidad de medición

mm / inch (a elegir)

Velocidad de ultrasonido

1250 ... 9999 m/s

Cuota de medición

Modo normal: 6 / s
Modo scan: 20 / s

Función de alarma

Al superar los valores límite
superior o inferior seleccionados

Salida de datos

USB / Infrarrojo

Alimentación

3 x baterías 1,5 V AAA

Dimensiones

146 x 61 x 28 mm

Peso

140 g sin batería

Software gratuito

Modo Scan para el modelo estándar

El medidor ultrasónico de materiales se puede utilizar en modo normal y en modo scan. En este modo scan podrá recorrer y medir una gran extensión de material. El aparato recoge hasta 250 valores de medición en su memoria interna (con una cuota de medición de 20 valores por segundo).
Es muy importante extender siempre la pasta de acoplamiento en la superficie a medir tanto en el modo normal como en el modo scan. Esto hace posible por un lado que el sensor tenga un buen contacto y por otro lado protege su superficie.



Aplicación / Calibración


 La imagen superior muestra el uso del medidor de         Con el bloque de calibración obtendrá la
de espesores de materiales en una hélice de barco.       recalibración de una manera muy sencilla.

Contenido del envío
1 x Medidor ultrasónico de materiales PT-UTGM,
1 x Cabezal (5 MHz) con cable de 1,2 m,
3 x Baterías tipo AAA,
1 x Botella de gel de acoplamiento (250 ml),
1 x Cable USB,
1 x Funda portectora de goma,
1 x Bolsa de transporte de nylon,
1 x Certificado NIST (estándar USA comparable
      al certificado DIN ISO),
1 x Instrucciones

Componentes adicionales

- Gel de acoplamiento

- Bloque de calibración de varios niveles

- Como el cuerpo del medidor de ultrasónico de materiales es universal, se le pueden acoplar otro tipo de sondas del mismo fabricante, como por ejemplo sonda de rugosidad o una sonda de espesor de recubrimiento.
