Medidor de estrés térmico WBGT Kit
medidor de estres termico portátil para determinar la carga térmica del trabajador a través del calor en el puesto de trabajo (incl. memoria, software, y cable de datos para el PC)

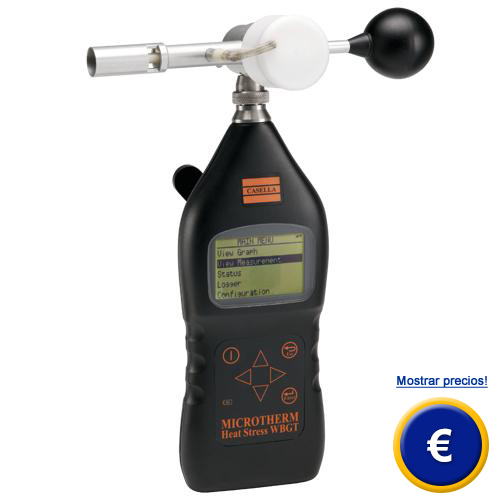

El medidor de estrés térmico WBGT de Casella CEL es un instrumento de diseño ergonómico, com- pacto y estable. Este medidor de estres termico permite medir y controlar la carga térmica en el puesto de trabajo. El medidor de estrés térmico cumple con las prescripciones de DIN 7243/7726 y OSHA. Los sensores han sido realizados según la BS 1904 y la DIN 43760.

Es el primer medidor de estrés térmico con el que pueden ser representados gráficamente los datos de medición en tiempo real. El límite de la alarma puede ajustarse de modo individual. El medidor de estres termico se entrega con un paquete de software para ampliar la memoria de datos y completar la visualización de los mismos. En el siguiente enlace tiene una lista donde podrá encontrar el medidor de estrés térmico que se adecue a sus necesidades. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica.

  - Pantalla digital con gráficos en tiempo real
  - Memoria para almacenar los resultados de las
    mediciones
  - Indicador de nivel bajo de agua para el sensor
    de temperatura húmeda natural
  - Alarma para niveles WBGT predefinidos por el
    usuario
  - Cálculo de humedad relativa
  - Cálculo automático mediante software de los
    regímenes Trabajo/Descanso según
    recomendaciones ISO / OSHA
  - Fabricado según ISO 7243
  - Incluye software
  - Presentación de resúmenes de las mediciones
    en formato gráfico o tabular
  - Incluye certificado de calibración

Medidor de estrés térmico WBGT

Pantalla

El aparato muestra en la pantalla los valores de medición actuales o registra de modo interno el trascurso temporal del estrés térmico y lo representa gráficamente en la pantalla digital.

Principio - ¿Qué es el estrés térmico? - ¿Para qué sirve el aparato?

Los trabajadores que operan en instalaciones y máquinas que producen energías elevadas o que po- seen una alta emisión de temperatura pueden sufrir ocasionalmente un estrés térmico (de manera ocasional por la influencia de la temperatura corporal). Este fenómeno puede provocar también sínto- mas fisiológicos: espasmos, malestar, sacudidas ... que pueden desembocar incluso en la muerte.

Por ello es necesario utilizar un aparato para determinar el estrés térmico, por ejemplo en el puesto de trabajo. Este aparato detecta la radiación global y la clasifica. La denominación estándar mundial para ello es la WBGT (Wet Bulb Globe Temperature Index). Este índice está compuesto por tres pa- rámetros: temperatura de evaporación (tnw), temperatura global (tg) y temperatura del aire (ta).

A la hora de realizar el cálculo debemos diferenciar entre ámbito interior y exterior:

                                     WBGT (exterior) =  0,7 tnw + 0,3 tg

                               WBGT (interior) =  0,7 tnw + 0,2 tg + 0,1 ta

Los valores de medición se comparan y clasifican con los estándares previamente establecidos. De estos resultados podremos extraer las medidas correspondientes para la seguridad laboral de nuestro personal laboral.

Ámbitos de aplicación

 - Sector de la construcción, sector energético, sector del acero, panadería industrial, industria del
   vidrio, refinerías, industria del cemento, fabricación de cerámica
 - Técnica médica, técnica biológica, investigación, desarrollo

Modo de aplicación

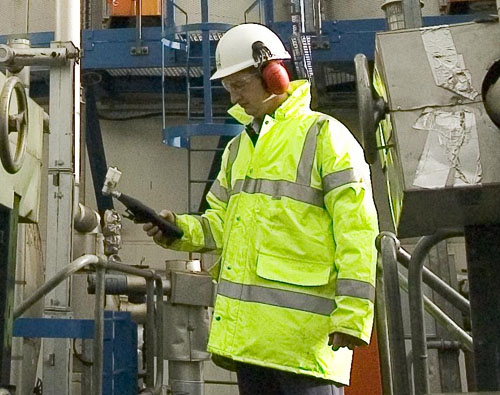

El aparato puede aplicarse directamente con la sonda adaptada para poder realizar una medición orientada in situ o también se puede adaptar a un trípode, p.e. para tomas de larga duración en el puesto de trabajo. Además, el aparato y el sensor de estrés térmico pueden ser conectados por me- dio de un cable alargador opcional.

Especificaciones técnicas

Sensor

Sensor de temperatura Platin Resistor (PRTD)elementos de 100 ohmios según EN 60751, clase 1, cable de 4 fases hasta 30 m

Rango de medición
   Temperatura del aire
   Temperatura de globo
   Temperatura húmeda natural
   Humedad relativa

+10 ... +60 ºC
+20 ... +120 ºC
+5 ... +40 ºC
35 ... 100 % H.r.

Precisión
   Temperatura del aire
   Temperatura de globo
   Temperatura húmeda natural
   Humedad relativa

± 0,5 °C
± 0,5 °C
± 0,5 °C
<± 0,5 % H.r.

Resolución

para temperatura 0,1 ºC
para humedad relativa 0,1 % H.r.

Medición en interiores / exterior
(sin radiación solar directa)

WBGT (exterior) =  0,7 tnw + 0,3 tg

Medición exterior (con radiación solar directa)

WBGT (interior) =  0,7 tnw + 0,2 tg + 0,1 ta

Alimentación del cargador

4 x AA/MN1500 alcalina o NiCd recargables

Duración de la batería

> 85 h con pilas alcalinas
>30 h con baterías recargables

Recarga de la batería

circuito interno de carga rápida (450 mA) con desconexión automática

Consumo de energía

30 mA

Adaptador de red

100 ...240 V AC, 47 ... 63 Hz,
salida 12 V DC a 0,8A
(el medidor puede seguir conectado)

Capacidad de la memoria / logger de datos

512 kb para un máximo de 49100 grupos de datos
245.000 valores individuales

Intervalos de grabación (a seleccionar)

30 segundos a 60 minutos

Pantalla

LCD de 128 x 64 píxel con iluminación de fondo

Teclado

7 teclas de membrana

Dimensiones

245 x 95 x 50 mm
 - Medidor = 245 x 95 x 50 mm
 - Brazo del sensor = 90 x 225 x 69 mm
 - Maletín del transporte = 135 x 490 x 370 mm

Peso

1 kg (incluye el sensor)

Normas

DIN 7243 / 7726 OSHA
Los sensores cumplen con BS 1904 y DIN 43760

Software

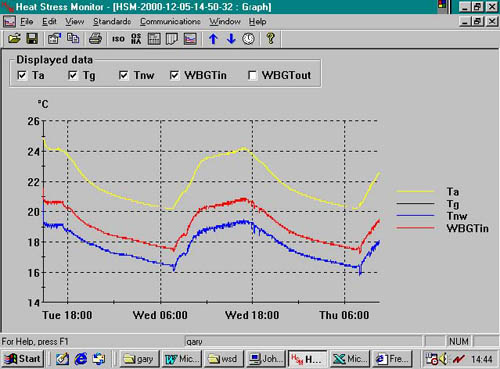

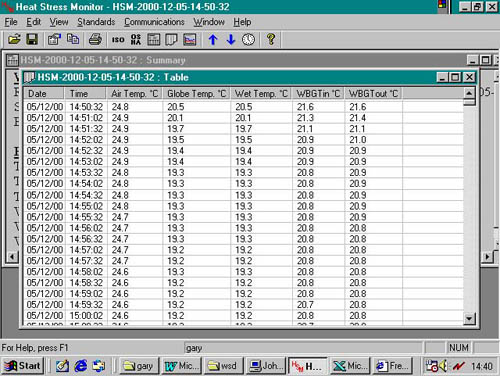

El software para Windows 32 bit (Win HSM) permite la transmisión de datos desde el aparato al PC o laptop (de los valores de medición guardados en el aparato / logger, así como los valores actuales - representación online en el monitor) y el análisis y representación gráfica de los valores de medición.

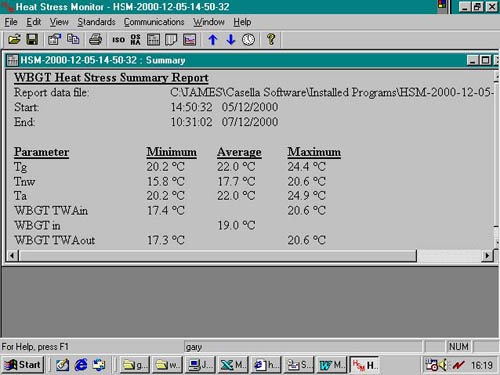

Los valores pueden transmitirse de manera sencilla a otros programas de cálculo, como MS Excel. Se pueden generar informes y resúmenes del índice de estrés WBGT.

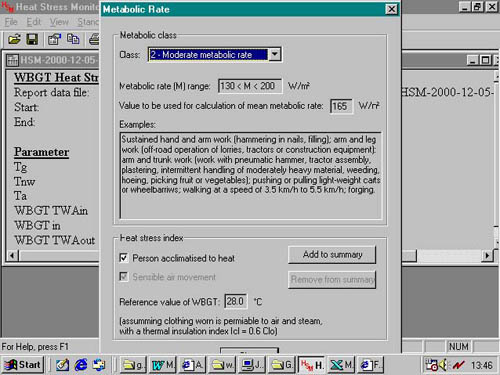

Se pueden calcular las planificaciones de descansos y pausas, se pueden determinar los factores de corrección de vestimenta (Clo) y se pueden dar valores metabólicos (según la ISO 7243). Los valores de medición en tiempo real "Real-Time-Modus" pueden seguirse con la ayuda del software.

Contenido del envío
1 x medidor de estrés térmico WBGT Kit incluido el sensor, 1 x paquete de paños impregnados de aceite, 1 x destornillador, 4 x baterías acumula-dores recargables, 1 x cargador acumulador (240 VAC) con cable de red, 1 x contenedor de agua destilada, cable de datos RS-232, software Win HSM, maletín, instrucciones de uso

Opcional
 - Cable alargador del sensor (10 m)

 - Trípode (de pequeñas dimensiones
 Trípode (versión reducida para colocación sobre una mesa)

- Certificado de calibración
Opcionalmente puede solicitar para el medidor de estrés térmico un certificado de calibración. Después de cierto tiempo en operación pueden surgir leves desviaciones que influyen en la precisión del medidor. Puede enviarnos el medidor de estrés térmico para que un laboratorio acreditado realice una recalibración con su correspondiente certificado ISO.
