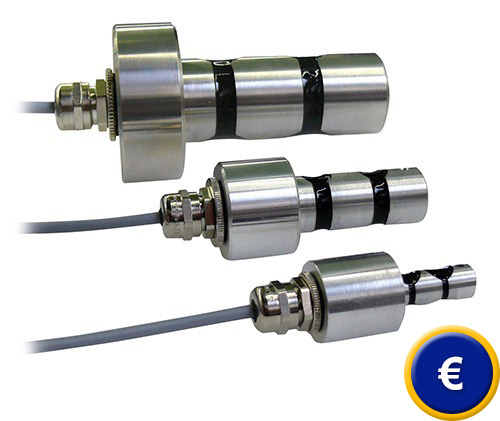

Bulón de carga serie KMB |
|||||||||
|

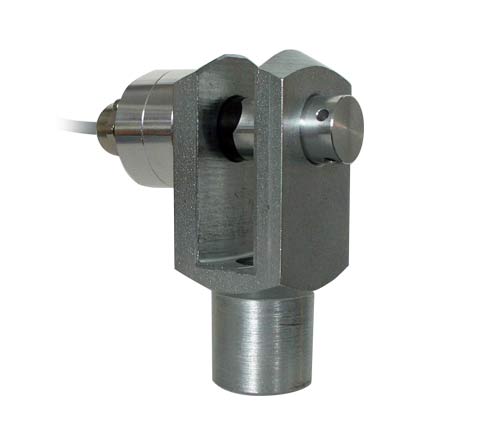

El bulón de carga serie KMB ha sido diseñado para detectar fuerzas de tracción y compresión. El bulon de carga puede ser introducido en aparatos conectados con un grillete. Este bulón de carga puede sacar todo su potencial, sobre todo, en conexión con cilindros neumáticos o hidráulicos. Gracias a su construcción compacta, este bulón de carga es apto para uso en máquinas más pequeñas. Además, la alta tolerancia de temperatura de hasta +70 ºC (con cable fijo) permite un uso en ambientes industriales. El cable de 5 m permite que este equipo se usa como instalación fija. Puede usar el bulon de carga en todos aquellos lugares donde existan grilletes, o se puedan equipar los equipos con grilletes. El montaje sencillo y económico del bulón de carga permite una rápida integración en instalaciones ya existentes. También disponemos del mismo equipo pero con una versión que que tiene el conector en forma de L. Una banda de medición en la superficie activa detecta las fuerzas. La alimentación y el tratamiento de la señal de medición se realiza a través de un amplificador de la gama HAEHNE. Las señales en las salidas del amplificador son proporcionales a la fuerza den el material y sirven para indicación o para uso como valor real en un circuito de regulación cerrado. Si tiene más preguntas acerca del bulón de carga, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos al: 902 044 604 para España, +34 967 543 695 para Latinoamérica e internacional o en el +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto acerca del bulon de carga o cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, instrumentos de medida o balanzas de PCE Ibérica S.L. |
|||||||||
|
|
|||||||||
|
|
|||||||||
|
- Mide fuerzas de tracción y compresión
|
- Rango: 0,4 ... 250 kN |
||||||||
|
Especificaciones técnicas del bulón de carga serie KMB |
|||||||||
Modelo |
Fuerza nominal (kN) |
Valor nominal característico (mV/V) |
Resistencia de puente interior (Ω) |
||||||
|
KMB12 (aluminio) |
0,4 / 0,63 / 1 /1,6 |
1 |
350 |
||||||
|
KMB16 (aluminio) |
0,4 / 1 / 1,6 / 2,5 / 4 |
1 |
350 |
||||||
|
KMB20 (aluminio) |
1,6 / 2,5 / 4 |
1 |
350 |
||||||
|
KMB35 (aluminio) |
4 / 6,3 |
0,75 |
700 |
||||||
|
KMB16 (c) |
6,3 / 10 |
1 |
350 |
||||||
|
KMB20 (aluminio) |
6,3 / 10 / 16 |
1 |
350 |
||||||
|
KMB35 (aluminio) |
10 / 16 / 25 / 40 / 63 |
0,75 |
700 |
||||||
|
KMB50 (aluminio) |
100 / 160 / 250 |
1,5 |
700 |
||||||
|
Los modelos KMB35 y KMB50 están disponibles también de un conector de forma de L (aluminio y acero inoxidable) |
|||||||||
|
Especificaciones técnicas generales del bulón de carga serie KMB |
|||||||||
|
Fuerza de uso máxima |
160 %* |
||||||||
|
Límite de resistencia |
300 %* |
||||||||
|
Fuerza transversal |
100 %* |
||||||||
|
Alimentación máxima |
10 V DC |
||||||||
|
Rango de temperatura nominal |
+10 ... +60 °C |
||||||||
|
Temperatura operativa |
-10 ... +70 °C |
||||||||
|
Longitud del cable |
5 m |
||||||||
|
*% Valores relacionados con la fuerza nominal |
|||||||||
|
|
|
||||||||
|
|
|||||||||
|
|
|||||||||
|
|
|||||||||
Accesorios opcionales del bulón de carga serie KMB |
|||||||||
|
- Amplificador MV125
|
|
||||||||
|
|
|
||||||||
|
