Detector de fugas Tetra
detector de fugas múltiple de gases homologado (ATEX II 2G EEx iad IIC T4)

El detector de fugas Tetra avisa ante gases inflamables y tóxicos de forma acústica, óptica y por vibración. Además, el detector de fugas muestra siempre el valor de medición actual sobre la gran pantalla LCD. El detector de fugas Tetra detecta hasta cuatro gases simultáneamente. Las combinaciones de gases más usuales del detector de fugas son las siguientes (CH₄, H₂S, CO y O₂). Para el detector de fugas Tetra están disponibles más de 16 sensores distintos para diferentes gases. Abajo encontrará un resumen de los diferentes gases. Igualmente es posible equipar al detector de fugas con sólo uno, dos o tres sensores. En caso de necesidad, se podrá añadir otro adicional. Gracias a la electrónica inteligente en los sensores, no es necesaria una calibración al añadir el nuevo sensor. La calibración del mismo se realiza previamente en fábrica, los datos de calibración permanecen guardados en el sensor. Se recomienda realizar una recalibración cada medio año, pero por ley es obligatorio realizar la recalibración cada año.
El manejo del detector de fugas se realiza mediante sólo un botón. Además, el detector guarda los datos cuando se ha sobrepasado un valor límite (memoria de eventos). Lo ideal es llevar el detector de fugas como protección personal pegado al cuerpo, enganchado al cinturón. Se puede utilizar, por ejemplo, al recorrer canales y en la industria química. Otro modelo de detector de fugas, para sólo detectar un único gas, lo puede ver usted aquí.
El detector de fugas cumple con todas las normas europeas e internacionales, incluso la normativa ATEX (Información general sobre ATEX). En este enlace dispone de una visión general desde la cual podrá encontrar cualquier tipo de detector de fugas que necesite. Si tiene alguna pregunta sobre el detector de fugas, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este detector de fugas y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Detector de fugas TETRA para la protección personal

- Los sensores pueden también ser cambia-
  dos en lugares expuestos a riesgos.

Especificaciones técnicas

 Gas

Símbolo químico

Campo de medición

Nivel de alarma

Gases inflamables

CH₄

0 ... 100 % LIE

20 % LIE

Sulfuro de hidrógeno

H₂S

0 ... 50 ppm

10 ppm

Monóxido de carbono

CO

0 ... 500 ppm

30 ppm

Oxígeno

O₂

0 ... 25 %

19 % und 23,5 %

Tiempo de reacción

Tiempo de reacción (T₉₀)

Vida útil

Metano

20s

5 años

Tóxico

20s

3 años

Oxígeno

10s

min.1 año

Alarma acústica

- 90 dB(A) a 1m de distancia
- sonido diferente para distintos niveles de alarma

Alarma óptica

- LED especialmente luminoso / rojo y azul

Función Autocero (puesta a cero)

para adaptar el detector de fugas a diferentes condiciones ambientales de medida (active la función siempre en aire limpio)

Visualización

Pantalla gráfica LCD rica en contrastes (128 x 64 pixeles) con iluminación de fondo; símbolos gráficos mostrando el estatus de la batería con gráfico de barra del tiempo de servicio aún restante de las baterías.

Alimentación

- Batería de iones de litio sin “efecto memoria”
  incl. (vida útil mín. 12h)
- También posible  funcionamiento con batería
   Vida útil mín.18h)

Condiciones ambientales

-20...+55 °C / 0...99% HR no condensadora

Tipo de caja

IP 65

Dimensiones

122 x 128 x 57 mm

Peso

498 g

Homologación
Europa:

USA & Canadá:

ATEX II 2G EEx iad IIC T4 (-20...+55°C)
BASEEFA 03ATEX0193
Clase I División 1 Grupos A, B, C, D

Standards/ Codes
Europa:

USA & Canada:

EN50014, EN50020, EN50018, 94/9/EC
EN50270, EN 50271, IEC61508
UL913, CSA22.2, 152

Calibración

La calibración del aparato se puede llevar a cabo rutinariamente mediante la función automática de calibración o bien tranquilamente desde el pc a través de la software compatible con Windows.
Pero usted también puede enviarnos (según indicacón en su manual intraempresarial ISO) el medidor para su mantenimiento y recalibración (p. ej. 1-2 veces por año). El detector de fugas será desmontado, limpiado y recalibrado. Si el sensor no pudiese ya ser recalibrado o su vida útil ya se hubiera acabado, se le informará previamente al respecto. En cualquier caso ofertamos sensores de repuesto. Si tienen alguna duda, por favor, utilice nuestro formulario de contacto o llámenos al 902 044 604.

Ejemplos de aplicación

Protección personal al recorrer canales

Protección personal en la industria química

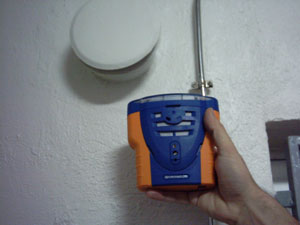

Comprobación de una salida de gases.

Contenido del envío
1 x detector de fugas Tetra (1, 2, 3 ó 4), 1 x batería, 1 x cargador, 1 x enganche al cinturón, manual de instrucciones
Aquí le mostramos las combinaciones más usuales:
TETRA-1: para gases inflamables y oxígeno (2 detector de fugas)
TETRA-2: para gases inflamables, oxígeno y sulfuro de hidrógeno (3 detector de fugas)
TETRA-3: para gases inflamables, oxígeno y monóxido de carbono (3 detector de fugas)
TETRA-4: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
               (4 detector de fugas)

TETRA-1 P: para gases inflamables y oxígeno (2 detector de fugas)
TETRA-2 P: para gases inflamables, oxígeno y sulfuro de hidrógeno (3 detector de fugas)
TETRA-3 P: para gases inflamables, oxígeno y monóxido de carbono (3 detector de fugas)
TETRA-4 P: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
                  (4 detector de fugas)

* La serie P incluye la bomba de aspiración eléctrica interna

Adicional
- Cargador de repuesto
- Juego de aspiración manual con bomba de mano y tubo de 1m
- Bomba de aspiración eléctrica interna (solicitar en el momento del realizar el pedido)
- Funda de protección
- Certificado de calibración
- Interfaz PC (RS-232)
- Software para configuración y descarga de datos
- Arnés de pecho
- Correa de hombro
- Cargador para el coche

Resumen de otros sensores

Gas

Símbolo químico

Rango de medición

Nivel de alarma

Metano

CH₄

0 ... 100 % UEG

20 % UEG

Propano

C₃H₈

0 ... 100 % UEG

20 % UEG

Butano

C₄H₁₀

0 ... 100 % UEG

20 % UEG

Pentano

C₅H₁₂

0 ... 100 % UEG

20 % UEG

Hidrógeno

H₂

0 ... 100 % UEG

20 % UEG

Etileno

C₂H₄

0 ... 100 % UEG

20 % UEG

Dióxido de azufre

SO₂

0...10 ppm

2 ppm

Cloro *

Cl₂

0 ... 5 ppm

0,5 ppm

Dióxido de nitrógeno *

NO₂

0 ... 10 ppm

3 ppm

Amoníaco

NH₃

0 ... 100 ppm

25 ppm

Ozono *

O₃

0 ... 1 ppm

0,1 ppm

Hidrógeno

H₂

0 ... 1000 ppm

N/A

Cianuro

HCN

0 ... 25 ppm

5 ppm

Fosfina

PH₃

0 ... 5 ppm

0,2 ppm

Oxígeno

O₂

0 ... 25%

<19% / > 23%

Sulfuro de hidrógeno

H₂S

0 ... 100 ppm

5 ppm

Monóxido de carbono

CO

0 ... 500 ppm

30 ppm

Cianuro de hidrógeno

HCN

0 ... 25 ppm

5 pp

Fluoruro de hidrógeno

RF

0 ... 10 ppm

1 ppm

Flúor

F

0 ... 1 ppm

0,1 ppm

Fosgeno *

COCL₂

0 ... 1 PPM

0,1 ppm

Dióxido de carbono

CO₂

0 ... 5 %

0,5 ppm

Ácido cianhídrico

HCN

0 ... 25 ppm

5 ppm

Amonio

NH₃

0 ... 1000 ppm

25 ppm

Los sensores que están marcados con un * no se pueden utilizar junto con una bomba de aspiración.
