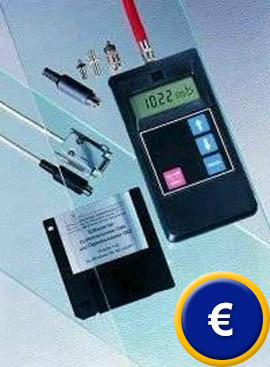

Barometro PCE-DB 2
barometro de precisión con memoria para 700 valores
|
|
El barometro PCE-DB 2 es un aparato óptimo para la medición de la presión absoluta en un campo
de medición de -1000...0...+2000 mbares. El
barometro está equipado con memoria de datos
así como con salida digital y analógica.
La presión atmosférica, también llamada
presión barométrica, es la expresión del peso del aire (atmósfera) debido a la fuerza
de gravitación de la tierra. Dicha presión a nivel del mar es de 1013,25 mbares
en una atmósfera isotérmica. Antes de ser
suministrado, la fábrica se encarga de
ajustar el barometro DB-2 para
la medición de la presión barométrica a 1013 bares y cota cero (nivel del mar NM).Por ello hay que tener en cuenta el cambio de altitud a la hora de medir la presión absoluta.
Con una desigualdad de altitud de 8 m, resulta una diferencia de aprox. 1 mbar. En
la pantalla del barometro aparece el valor actual, dependiente de la situación meteorológica
y de la altitud de la presión atmosférica. A menudo se requiere dicho valor como factor de
corrección en mediciones exactas de parámetros físicos.
Aquí
encontrará otro barometro con un equipamiento técnico
similar, pero para medir presiones
diferenciales.
Gracias a la medición de presión diferencial incorporada al
barometro se pueden observar
los cambios respecto a la situación meteorológica o a la altitud. Además, el
barometro es
ajustado a cero con la presión barométrica actual. Posteriormente se muestran,
correctamente señalados, los cambios; el
barometro “cae“ o “sube“. Ascendiendo en el
ascensor de un edificio alto, se nota la diferencia de altitud en la pantalla. En este
enlace
dispone de una visión general desde la cual
podrá encontrar cualquier tipo de barometro que necesite. |
Memoria interna para 700 valores de medición Salida digital RS-232 Salida analógica (-...+1V) Software-Windows opcional Auto power off Corrección - valor cero Bolsa incluida
Ver / imprimir las instrucciones de uso
del barometro
 |
Barometro de
presión PCE-DB 2 |
|
Barometro PCE-DB 2 como medidor de vacío o de presión
El segundo campo de medición del barometro sirve para la medición de la presión
negativa o la sobrepresión con respecto a la atmósfera. Para ello, primeramente se ha de
ajustar en el lugar el barometro a cero con los índices actuales de compresión. Para la medición de dichos índices de
compresión en un conducto de aire o depósito, se prepara una unión de mangueras con el
racor de empalme a presión del PCE-DB
2. Aparecerá la pantalla con la correspondiente señal en un campo de
-1000...+2000 mbares. El barometro, como manómetro de fácil manejo y seguro, se utiliza p. ej. para medir el vacío
en ensayos de laboratorio o la sobrepresión en una instalación de ventilación de alta presión.
Logger de datos y puerto de conexión
El barometro lleva integrada una memoria que permite guardar hasta 700 valores de medición,
su expresión y/o tratamiento en el ordenador. La económica software (accesorio) permite la
lectura y representación gráfica de los valores medidos, la activación de la función
"Auto-off", la posición cero, el ajuste de unidades, internamente y del
intervalo de memoria así como la visualización del voltaje de la batería. Se pueden exportar
los valores de medición a otros programas (p. ej. MS-Excel).
Salida analógica
El barometro puede ser conectado por salida analógica a un aparato registrador o a un
sistema exter- no almacenador de valores de medición. El valor de la salida analógica a
0...2000 mbares, absoluto, es de 0...+1 volt. Para un ajuste diferencial, el valor de
salida se guía según la sintonización cero.
0 mbares = 0 volt, -1000 mbares = - 0,5 volt, +2000 mbares = + 1 volt.
Enganche de conexión
La toma de presión se realiza provechosamente a través de una hembrilla neumática (disponible como accesorio) con
boquilla portatubo. La anchura luminosa del tubo es de 5 mm. |
| Datos técnicos |
| Campo de medición |
0...+2000 mbares, absoluto ó
-1000...0...+2000 mbares, diferencial y vacío
0...+29,00 psi absoluto ó
-14,50...0...29,00 psi diferencial y vacío |
| Resolución |
1 mbar / 0.01 psi |
| Precisión |
< ± 2 % del valor de medición para 700...1100 mbares,
< ± 0,5 %, ±1 digit para el resto de campos
|
|
Memoria interna de datos |
700 valores de medición
|
| Protección contra sobrecargas |
4 bares
|
| Interface / Salida |
digital: RS-232
analógica: 0...+1 V or -0,0...1V) |
| Alimentación |
1 batería 9 v |
| Carcasa |
Plástico ABS |
| Visualización |
Pantalla LCD de 4 dígitos, 7 segmentos y teclado
alfanumérico |
| Dimensiones |
150 x 80 x 30 mm |
| Peso |
250 g |
|
Contenido del envío
1 barometro con memoria de datos, 1 bolsa y manual de
instrucciones
|
|
Adicional
- Software compatible con Windows y cable de datos
- Zócalos de conexión (hembrillas neumáticas)
- Manguera de presión de silicona de 1 m
- Certificado de calibración ISO 9000 |
|
|
 |
|
