Probador de tensión serie DPI 800/802 con sensores internos y patrón de precisión
probador de tensión de alta precisión, ideal para comprobación y calibración

El probador de tensión DPI 800/802 es un instrumento de mano robusto, sencillo en su manejo y de alto desarrollo. Este probador de tension es económico, le permite comprobar y calibrar los parámetros de procesos más importantes. La innovación técnica y el diseño ergonómico le permite al probador de tensión efectuar más calibraciones en el mismo espacio de tiempo, lo que aumenta la eficacia del trabajo. La base de este probador  de tensión avanzado son nuevos materiales e innovaciones técnicas, basados en la experiencia de quince años de desarrollo en técnicas de medición. El probador de tensión DPI 800/802 es compacto, robusto y ligero. Este probador de tensión es apto para manejarlo con una sola mano y ofrece múltiples funciones importantes que son necesarias para trabajos de mantenimiento rutinarios y búsqueda de errores de sistema. Al probador de tensión no le supone ningún problema medir de forma simultánea presión y corriente. El probador de tensión integra un transductor de medición en la fuente de tensión de 24 V. Si esto lo combinamos con nuestras bombas de mano, puede efectuar in situ comprobaciones y calibraciones. Los ámbitos de uso de este probador de tension incluyen comprobaciones y trabajos de mantenimiento en técnicas de medición, calibraciones de transductores de medición, registro de datos y comprobaciones de interruptores y aparatos de alarma. El probador de tensión es ideal para usarlo en los sectores de la industria, servicios de mantenimiento y laboratorios. Las 25 unidades diferentes entre las que puede elegir el operario y la gran selección de los rangos de medición dentro de la serie DPI 800/802 hacen que este probador de tensión pueda ser usado por el trabajador in situ para cualquier trabajo, sin tener que estar calculando los resultados de medición (tabla de conversión). Encontrará una explicación del principio de la medición de presión absoluta y diferencial si sigue el siguiente enlace: Principio de la medición de presión absoluta y diferencial. Encontrará otros probadores de tensión con y sin interfaz si sigue el enlace entre paréntesis (probadores de tensión). Puede obtener certificados de calibración para probadores de tensión DIN ISO 9000 así como los componentes adicionales correspondientes. Si tiene alguna pregunta sobre el probador de tensión, consulte la ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros técnicos le asesorarán con mucho gusto sobre este probador de tensión, y sobre cualquier equipo de instrumentos de medición, regulación y control o balanzas PCE Ibérica S.L.

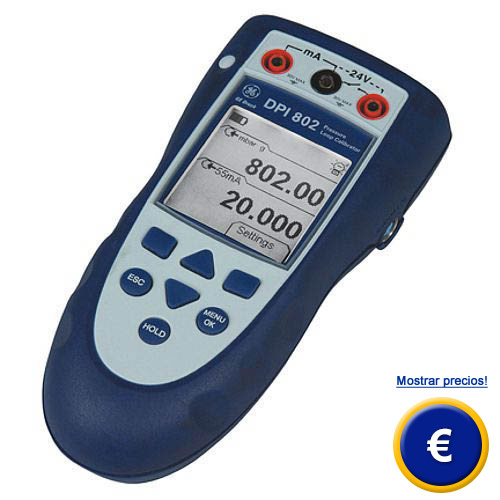

Probador de tensión de la serie DPI 800/802

• Rangos de medición de 25 hasta 700 bar

• Sobrepresión, presión absoluta, presión diferencial seleccionable con uno o dos sensores

• Sensores de tecnología IDOS, con un límite de error alternativo de 0,05 % o 0,01 %

• Medición mA, comprobación de presos- tato y salida de 24 V

• Gran pantalla con guía en el menú e iluminación de fondo

• Resistencia HART® para 2 conductores

• Prueba de caída de presión parametri- zable, la cuota de caída de presión se calcula registrando la presión de inicio y final y el intervalo de tiempo

• Las funciones de paso y graduación automática así como la memoria de valores máximo, mínimo y promedio facilitan la búsqueda de fallos y el mantenimiento

• probador de tensión DPI 802: Medición simultánea de presión y corriente.

• Alimentación de 24 V.

• Prueba automática de interruptores: Detecta los interruptores en el momento de abrir y cerrar el interruptor, lo que posibilita una amplia comprobación de sistemas de alarma

• Robusto y resistente a la intemperie

• Compacto, de manejo sencillo

• Manejo sencillo con una sola mano

• Resistente a golpes, protegido por un elastómero

• Módulos de presión UPM aptos para Plug & Play en tecnología IDOS

• Memoria para 1000 puntos de medición (opcional)

Ver / imprimir las instrucciones de uso
 del probador de tensión

Especificaciones

DPI 800

DPI 802

Medición de presión

X

X

Medir mA / 24 V activo

X

Prueba de interruptores

X

Resistencia HART®

X

Funciones de paso y graduación automática editables

X

Memoria para valores máx. / mín / promedio, escala, filtro

X

X

Alarma, función Hold, puesta a cero

X

X

25 unidades de presión

X

X

Escala de flujo

X

X

Comprobación de fuga

X

X

Memoria para 1000 valores, RS-232
(*opción de pedirlo con memoria interna desbloqueada, véase Opciones)

*X

*X

Registro de los procesos de datos

X

X

Controlador, indicador y comprobador de registro

X

X

Calibración

X

X

Mantenimiento y conservación

X

X

Prueba en interruptores, sistemas de alarmas

X

X

Sólo DPI 802

Medición mA

0 ... 55,000 mA / 0,02 % del valor de medición /
+ 3 dígitos

Coeficiente de temperatura

-10 °C a 10 °C y de 30 °C a 50 °C,
0,002 % del valor final / ºC

Prueba de interruptores

abierto / cerrado, corriente de medición 2 mA

Alimentación de los 2 dos conductores

24 V ±10% (máximo 35 mA)

Resistencia HART® integrada

250 Ω (selección en el menú)

Conexiones de prueba

conectores de 4 mm

Ficha técnica

0 ... 350/ 700 bar
aparato cerrado

* Función: Ü = sobrepresión, A = presión absoluta, Ü/D = sobrepresión con referencia calibrada a la presión de línea máxima de 2 bar.

* Medio: (1) Partes de acero noble haciendo contacto con el producto a medir. (2) Gases no corrosivos / líquidos. (3) Gases no corrosivos ( - = no disponible). Especificación supone una puesta a cero anterior.

* S = especificación estándar Especificación total en el rango de temperatura 0 °C a 50 °C incluye estabilidad a largo plazo de más de 1 año y una incertidumbre en la medida de la norma de calibración usada

* P = Especificación Premium

• Contiene un efecto de temperatura de 18 °C a 28 °C

• En el rango de temperatura superior de 5 °C a 45 °C aumenta la especificación a: 0,014 % del valor final para rangos superiores a 700 mbar/ 0,075% del valor final para rangos inferiores a 1 bar

• Estabilidad a largo plazo de más de 1 año: 0,01 % del valor de medición para rangos superiores a 350 mbar / 0,03 % del valor de medición para rangos inferiores a 700 mbar

• Incertidumbre de medición de la norma de calibración: 50 ppm del valor de medición

Rango de sobrecarga (de forma breve)

4 veces el rango para 350 mbar e inferior

2 veces el rango de 700 mbar y superior

Presión de trabajo máxima: 1,1 veces el rango de medición

Unidades de presión

25 diferentes unidades seleccionables

Conectores

selección entre G 1/8" o 1/8" NPT roscado interior

Uno o dos sensores

Alternativamente se pueden incorporar dos sensores. Se pueden mezclar los rangos de sobrepresión y presión absoluta. En ese caso, los rangos de medición Ü/D tiene sólo una conexión para presión. Sólo uno de los sensores puede tener un rango de medición de 100 bar o superior. Especificaciones S y P no pueden ser solicitadas en un mismo aparato.

Pantalla

LCD con iluminación de fondo

Temperatura operativa

-10 ... 50 °C

Temperatura de almacén

-20 ... 70 °C

Humedad relativa

0 ... 90% sin condensación; Def. Standard 66-31, 8.6 Cat. III

Tipo de protección

IP54

Impacto y vibración

BS EN61010:2001, Def. Standard 66-31,
8.4 Cat. III

EMV

BS EN61326-1:1998 + A2:2001

Seguridad

BS EN61010:2001 (seguridad eléctrica). Normativa para probadores de tensión (PED),
clase SEP. marcación CE

Batería

3 x tipo AA

Duración de la batería

>50 V, con alimentación activa de 24 V > 10 h

Dimensiones

180 x 85 x 50 mm

Peso

500 g

Conversor de unidades
Como ayuda para la conversión de las unidades de presión más comunes pude usar la tabla de conversión.

Contenido del envío
1 x Probador de tensión DPI 800 o DPI 802 (versiones según tabla), 1 x batería, instrucciones de uso, certificado de calibración.
El probador de tensión DPI 802 contiene adicionalmente un set con cables de prueba

Información de pedido importante

Por favor, indique SIEMPRE cuanto sigue:

1. Versiones DPI 800 o DPI 802.

2. Añada a la abreviación "P" para las especificaciones Premium y/o la abreviación "D" para la
    versión con dos sensores.

3. Rango de medición: Seleccione los rangos de medición estándar; véase la tabla de arriba.

3. Tipo de presión: Ü, A, Ü/D, véase la tabla de arriba.

4. Conexión: roscado interior 1/8" NPT o roscado interior G 1/8"

Debido a las múltiples combinaciones posibles, le pedimos que llene este formulario para pedir el probador de tensión correspondiente y que nos lo envíe por fax:

Ver / imprimir la solicitud del probador de tensión

Aviso
Una sobrecarga mayor del rango de sobrecarga máximo daña el sensor del probador de tensión.

Accesorios opcionales disponibles
- Maletín acolchado con cinturón, clip, correa de mano, bandolera y soporte

Actualización que incluye código para transferir los datos guardados, incluido cable RS-232

Grabación de datos cíclica (1 segundo hasta 23 horas, 59 minutos, 59 segundos) o manual pulsando una tecla. Control de datos en pantalla o transferencia de datos al PC a través del puerto RS-232. No se necesita para ello ningún software especial, debido a que las aplicaciones de Microsoft® ofrecen la posibilidad de transferir datos (Hyper-Terminal) y efectuar una valoración (Excel). Fecha y hora (en tiempo real). Memoria: 1000 valores en medición individual o 750 valores en medición dual con fecha y hora. Título de columnas. 6 caracteres específicos del cliente para identificar los grupos de medición. RS232:19,2 kBaud, 8 bits de datos, 1 Stopbit, ninguna paridad, XON/XOFF. Formato de datos: ASCII divido por una coma.

•  40 bar neumático
•  700 bar hidráulico
•  95% vacío
• Baja presión con una dosificación excelente mediante un pistón de regulación preciso

- Certificado de calibración ISO
Para empresas que deseen integrar su probador de tensión en su control interno de calidad o deseen enviarla anualmente para su calibración. El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición. Se especifica el nombre de la empresa o de la persona que lo pide.

- Certificado de calibración ISO (calibración y certificado de laboratorio).

Podrá adquirir un certificado de calibración ISO del probador de tensión. En una certificación y calibración de laboratorio para el probador de tensión se expide un certificado de revisión con las señas de su empresa para que usted pueda, p. ej., registrar el probador de tension en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dicho probador de tensión puede volver a ser ajustado según los estándares nacionales. A continuación podrá encontrar más información relativa a la calibración:

Calibración: Revisión de la precisión de magnitudes medidas del probador de tensión sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la pantalla del probador de tension con respecto al verdadero valor de la magnitud medida.

Certificado de calibración: Documenta las características técnicas de medición del probador de tensión así como la vuelta de ajuste a los estándares nacionales.

Intervalo de calibración: Para poder realizar mediciones correctas, el probador de tensión empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de volver a calibrar el probador de tensión. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:

• Magnitud medida y banda de tolerancia permitida por el probador de tension.

• Utilización de los medidores e instrumentos de control del probador de tensión.

• Frecuencia de empleo del probador de tension.

• Condiciones ambientales en las que se usa el probador de tensión.

• Estabilidad de la calibración anterior del probador de tension.

• Precisión de medición exigida para el probador de tensión.

• Disposiciones relativas al sistema de control de calidad en las empresas

Ello significa que el período entre dos calibraciones del probador de tension ha de ser fijado y controlado finalmente por el usuario mismo. Nuestra recomendación para el probador de tension es que el intervalo de calibración esté entre 1-3 años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros empleados.
