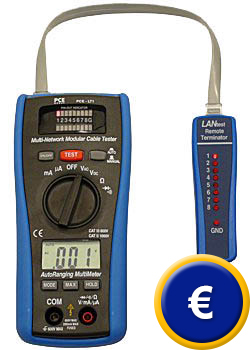

Analizador
LAN con función multímetro PCE-LT1
Medidor para la comprobación rápida de redes /
multímetro con todas las funciones |
|
El analizador LAN PCE-LT1 es el medidor ideal para una
comprobación rápida de las conexiones de red. Con el analizador
LAN puede verificar en conectores de datos
de 8 polos con clavijas RJ-45 y cables coaxiales con
clavijas BNC (a través de un adaptador de cable que
adjuntamos) la continuidad, la conexión y los corto
circuitos. Los LEDs muestran de forma sucesiva (reenvío
manual o automático) la comunicación Pin del cable que
se prueba; con un corto circuito se iluminan más de dos
LEDs simultáneamente. También puede comprobar cables de
interconexiones (cables patch), así como cables
empotrados en paredes (con la unidad remota puede
comprobar cables que están instalados en un panel o
consola de control que se encuentran a 300 m de
distancia). El analizador LAN PCE-LT1 encuentra en
cuestión de segundos los errores de configuración más
comunes en Ethernet. Encontrará una visión general de
todos los
analizadores
LAN de PCE Instruments. |
|
Analizador
LAN
-
Comprobación manual o automática de los conectores
individuales
-
Manejo muy sencillo
-
Para la comprobación de cables de interconexiones y
cables empotrados en paredes
-
Incluye una unidad remota
-
Incluye un adaptador a conexión BNC
-
Adicionalmente se puede emitir el certificado de
calibración ISO
Multímetro
-
Mide tensión alterna y continua, corriente alterna
y continua, así como resistencia
-
Prueba de continuidad con zumbador y prueba de
diodos
-
Seguridad: CAT II 1000 V, EN-61010-1
-
Desconexión automática
|
Analizador
LAN con función multímetro
PCE-LT1
Ver / imprimir las instrucciones de uso del
analizador
LAN
 |
Especificaciones
técnicas |
|
Rangos de medición
- DCV
- ACV
- DCA
- ACA
-
Resistencia |
200
mV/ 2/ 20/ 200/ 600 V
2/
20/ 200/ 600 V
200/
2000 μA/ 20/ 200 mA
200/
2000 μA/ 20/ 200 mA
200
Ω/ 2/ 20/ 200 kΩ/ 2/ 20 MΩ |
|
Resolución
- DCV
- ACV
- DCA
- ACA
- Resistencia |
0,1 mV
1 mV
0,1μA
0,1μA
0,1Ω |
|
Precisión
- DCV
- ACV
- DCA
- ACA
-
Resistencia |
±0,5
% + 3 dígitos
±1,0
% + 5 dígitos
±1,5
% + 3 dígitos
±1,8
% + 8 dígitos
±0,8
% + 5 dígitos |
|
Indicación del estado de batería |
"BAT" = batería baja |
|
Condiciones ambientales |
0 ... 40 °C / 5 ... 95 % H.r. |
|
Alimentación |
1 x batería de 9 V y 2 baterías AAA (incluido) |
|
Dimensiones (ancho x alto x profundo) |
162 x 75 x 44 mm |
|
Peso |
308 g |
|
Imágenes de uso del
analizador LAN |
|
Analizador
buscando un error en la red |
Analizador
LAN con cables de medición |
|
Contenido del envío
1 x
Analizador
LAN PCE-LT1 con unidad remota, 2 x
cables de medición, 1 x cable
RJ-45 de 30 cm, 2 x adaptadores BNC / RJ-45, 1 x bolsa de
transporte, baterías e instrucciones de uso.
|
|
Accesorios opcionales disponibles |
|
- Certificado de calibración ISO (función multímetro)
Para empresas que deseen integrar su
analizador
LAN en su
control interno de calidad o efectuar una recalibración. El
certificado según la normativa ISO contiene una calibración
de laboratorio incluido el certificado con todos los valores
de medición. El certificado también sirve como base para una
inspección ISO. |
 |
 |
 |
|
