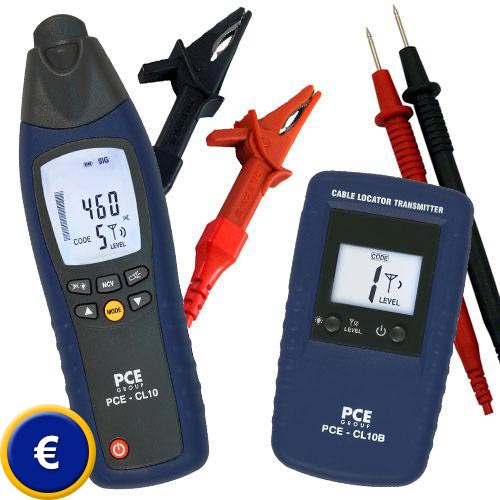

Trazador de cableado PCE-CL 10
trazador de cableado para líneas con y sin tensión / para la comprobación de circuitos y líneas / localización de cortocircuitos y conexiones a tierra (en tierra, paredes de hormigón y de ladrillo)

Con el trazador de cableado PCE-CL 10 puede detectar líneas con tensión de hasta 400 V en circuitos y líneas libres de tensión. El trazador de cableado puede localizar, cables, líneas, circuitos, cortocircuitos y conexiones a tierra, efectuar un seguimiento de los tubos de protección y de cables coaxial. Para ello no es necesario interrumpir el suministro de corriente o apagar piezas electrónicas sensibles. La localización la puede efectuar en tierra, paredes de hormigón y de ladrillo. El sistema de detección de cable se compone de un generador de señal para líneas con y libres de tensión, así como de un receptor.   El generador de señal introduce señales electromagnéticas de alta frecuencia en la línea. Estas señales son convertidas a lo largo de la línea por el receptor en señales acústicas y ópticas. La intensidad de la señal es un patrón utilizado para la localización de la línea. En el generador de señal puede regular la potencia de señal, así como el canal de búsqueda. Como este se indica también en la pantalla del receptor puede trabajar simultáneamente con varios transmisores sin que estos se influyen recíprocamente. Desde el siguiente enlace podrá acceder a un listado general, donde encontrará cualquier trazador de cableado que pueda necesitar. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre el analizador de LAN, o sobre el resto de los productos en el campo de los sistemas de regulación y control, de la tecnología de laboratorios, de los medidores o de las balanzas

Más información acerca del trazador de cableado PCE-CL 10  Instrucciones de uso del trazador de cableado PCE-CL 10  Certificado CE del trazador de cableado PCE-CL 10  Aquí encontrará videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de nuestros equipos de PCE Instruments  Ficha técnica del trazador de cableado PCE-CL 10

Trazador de cableado PCE-CL 10 para líneas

 - La detección de líneas en techos, paredes y
   suelos

 - La detección de interrupciones de líneas,
   interruptores y fusibles

 - Localización de cortocircuitos

 - La detección de conexiones a tierra en redes
   trifásicas

 - Seguimiento de tubos de protección, de agua
   y de calefacción

 - Distribución de líneas tendidas

Gracias a la iluminación de fondo del trazador de cableado puede leer bien los datos en pantalla en condiciones de luz adversa

Gracias a la iluminación de fondo del trazador de cableado puede leer bien los datos en pantalla en condiciones de luz adversa

Funciones de los componentes

Especificaciones técnicas

Observaciones generales

Temperatura operativa / humedad

0 ... 40 ºC / máx. 80% H.r.

Temperatura de almacenado / humedad

-20 ... +60 ºC / máx. 80% H.r.

Receptor

Desconexión automática

aprox. a los 5 min.

Potencia absorbida

máx. 40 mA

Pantalla

LCD con gráfico de barras

Batería

batería de 9 V

Dimensiones

192 x 61 x 37 mm

Peso

aprox. 180 g

Generador de señal

Tensión máxima

400 V AC (0-60 Hz
400 V DC)

Frecuencia de transmisión

125 kHz

Pantalla

LCD

Desconexión automática

aprox. 1 hora

Potencia absorbida

máx. 18 mA

Batería

batería de 9 V

Fusibles

Flink, 0,5 A / 500 V, 6,3 x 32 mm

Categoría de sobre tensión

CAT III / 300 V

Dimensiones

130 x 69 x 32 mm

Peso

130 g

Imagenes del trazador de cableado PCE-CL 10

El trazador de cableado PCE-CL 10 buscando el fusible correspondiente
El trazador de cableado PCE-CL 10 buscando el fusible correspondiente

Los accesorios incluidos en el envío del trazador de cableado PCE-CL 10 puede guardarlos de forma cómoda en el maletín.
Los accesorios incluidos en el envío del trazador de cableado PCE-CL 10 puede guardarlos de forma cómoda en el maletín.

Contenido del envío
1 x trazador de cableado PCE-CL 10, que se compone de 1 maletín con generador de señal, 1 x receptor, 2 x baterías, 2 cables de prueba, 2 x pinzas de cocodrilo, 2 x pinzas e instrucciones de uso

Información técnica de nuestro trazador de cableado CableCop 300.
