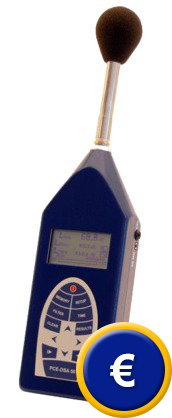

Analizador de audio PCE-DSA 50
analizador de audio de clase 1 con analizador de octavas y
tercios de octava en tiempo real.

El analizador de audio PCE-DSA 50 es de clase I con un analizador de octavas y tercios de octava en tiempo real. Las muchas y buenas propiedades convierten este analizador de audio en una herramienta insustituible para cualquier profesional en el ámbito de la sonometría. El analizador de audio cuenta con una carcasa estable, ligera y ergonómica, que se adapta cómodamente en la mano del usuario. Además, nuestro analizador de audio digital de alta calidad es de fácil manejo. Nuestro analizador de audio profesional de clase I es sobre todo ideal  para mediciones en el sector de la industria, la salud, la seguridad y para controles medio ambientales de contaminaciones acústicas. Este tipo de analizador de audio le permiten efectuar registros prolongados de fuentes de ruidos y traspasar posteriormente los resultados a un PC o portátil para su valoración. El analizador de audio dispone de una memoria interna (medidor acústico con registrador de datos). Los datos se traspasan al ordenador a través del cable USB. Encontrará cualquier otro analizador de audio de clase I que cumpla todas las normativas del Physikalisch-Technischen Bundesanstalt (PTB), si sigue este enlace. Aquí puede ver otro analizador de audio con un rango de entre 26 ... 130 dB (A) y una salida analógica. En el siguiente enlace tiene una visión general desde la cual podrá encontrar otro tipo de analizador de audio que más se ajuste a usted. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España o en el número +56 2 562 0400 para Latinoamérica.

- Analizador de audio de clase 1

- Analizador de octavas y tercios de octava en
  tiempo real

- Valoración de frecuencia A, C, Z

- Función registradora de datos regulables para
  un registro prolongado

- Software Windows

- Rango de medición entre 20 y 135 dB

- Carcasa robusta

- Gran pantalla digital

- Ventana que permite visualizar gráficos

- Varios rangos

- Software en formato gráfico y tabla de datos

- Control a través del PC

- Analizador de audio con puerto USB

- Cuota de medición ajustable

- Carcasa metálica de alta calidad

- Conexión para trípode

Ver / imprimir las instrucciones
 de uso del analizador de audio

Analizador de audio PCE-DSA 50

banda de octavas 31,5 Hz ... 8 kHz
banda de tercios 25 Hz ... 16 kHz

LXF, LXFmn, LXFmx, LXS, LXSmn, LXSmx, LXI, LXImn, LXImx, LXPk, LXMPk, LXeq, LXeq1s, LAE, LAEX, LF, LS, Leq, LASmx, LAeq, LCMPk, L, Leq, LGS, LGSmn, LGSmx, LIPk, LIMPk, LGeq

DIN EN 61672-1:2002
DIN EN 61260:1995/A1:2001
ISO 7196:1995

acumulador NiMH de 6 V
componente de red (9 V, 350 mA)

Cálculo interno del equivalente energético del nivel sonoro continuo LEQ


L_Aeq nivel energético sonoro continuo en un tiempo de referencia T (valor aproximado)

T Tiempo de referencia: desde las 6.00 hasta las 22.00 horas (es decir, durante el día)
(media diaria tomando referencia los 6 meses del año con más tráfico)

Suma de todos los acontecimientos sonoros N en un tiempo de referencia T

i Índice actual del propio acontecimiento sonoro

t_10,i Duración sonora del acontecimiento sonoro i-diez según la AzB /11/ (periodo de tiempo en que el nivel sonoro LAS (t) no está a más de 10 dB por debajo del nivel de presión sonora máximo  LASmax del acontecimiento sonoro ("10 dB - down-time")

L_ASmax,i Valor máximo del nivel de presión sonora del acontecimiento sonoro i-diez

Para poder obtener resultados válidos con el analizador de audio es imprescindible considerar deter- minados puntos que especificamos a continuación:

El analizador de audio se debe utilizar en condiciones climatológicas y ambientales secas, en el trabajo se deben crear también estas condiciones de uso.

El analizador de audio debe situarse con la distancia necesaria con respecto a las casas, fachadas y otros elementos reflectantes.

El analizador de audio debe utilizarse a ser posible a una velocidad de viento inferior a 5 m/s (para velocidades superiores a 10 m/s se debe colocar el protector contra ruidos de viento).

El micrófono del analizador de audio debe encontrarse aproximadamente a 1,3 - 1,5 m sobre el suelo y también dirigirse hacia la presunta dirección del foco sonoro.

El analizador de audio deberá emplearse calibrado (este analizador de audio posee calibración estándar, la recalibración se debe realizar trascurrido un año, esto se realiza bien con un calibrador interno o bien con un calibrador acústico adicional).

Se deben documentar todas las condiciones de medición sonora (tipo de analizador de audio, lugar de medición, intervalo temporal de medición, fuerza del viento, dirección del viento, temperatura, humedad, tipo del suelo entre el foco sonoro y el inmitente, datos de calibración, número y duración de las mediciones, descripción del foco sonoro).

Efectuando un análisis acústico profesional del tráfico. La contaminación acústica es causada en especial por los ruidos de neumáticos al rodar sobre la calzada. También influye mucho el ruido del motor, el comportamiento del conductor, la cantidad de vehículos y su potencia respectiva. Aquí ve el analizador de audio PCE-DSA 50 montado sobre un trípode efectuando un registro prolongado de ruido.

Aquí observa la pantalla del analizador de audio PCE-DSA 50 mostrando en pantalla el equivalente energético del nivel de presión acústica continua (Leq). El nivel continuo sonoro equivalente se usa para describir las diferentes fuentes de contaminación acústica. Cuando existen grandes fluctuaciones en el ruido (p.e. tráfico de carreteras o aéreo) se selecciona una especie de nivel promedio o equivalente energético del nivel de presión acústica como valor promedio temporal para poder valorar el ruido.

El analizador de audio PCD-DSA 50 para comprobar un puesto de trabajo. El ruido es uno de los riesgos para la salud más comunes en puestos de trabajo. El analizador de audio puede ser usado para una medición puntual o un registro de larga duración. Este analizador de ruidos es excelente para no seguir poniendo en peligro la salud de los trabajadores por una alta tasa de contaminación acústica. El equipamiento del analizador de audio sirve como base para determinar las medidas preventivas de ruido, así como la selección de los protectores de ruido.

Aquí puede observar el software del analizador de audio PCE-DSA 50 efectuando una valoración de frecuencia. Con este software puede traspasar los datos del instrumento al ordenador a través del puerto USB. El software inglés le permite ver los datos en formato gráfico y tabla de datos. El software también le permite teledirigir el analizador de audio y reproducir simultánea- mente las indicaciones en la pantalla del ordenador.

Trabajar con ruido
El ruido es peligroso a partir de 90 dB. El periodo de valoración es de 8 horas al día. A partir de 85 dB se pueden producir daños en el oído. Según los conocimientos actuales, la revisión del oído interno depende de su nivel sonoro, dado como nivel equivalente (Leq) en dB (A). Para realizar la medición se utiliza el analizador de audio. Se pueden producir influencias del ruido de las máquinas en la agudeza auditiva y otras funciones psicológicas que pueden conducir a la pérdida del oído.

Analizador de audio
Para cumplir con las prescripciones del nivel de audio en el puesto de trabajo es necesario comprobar tanto el nivel de audio durante un periodo como la dosis sonora personal. Para ello se emplean un analizador de audio y un reloj. Los trabajadores pueden llevarlo en el cuerpo y almacenan la carga sonora durante 8 horas (90 dB durante 8 horas = 100 % de la dosis sonora). Los valores de medición sonora registrados por el analizador de audio pueden ser leídos y representados a continuación en el PC. De los datos de medición se pueden extraer medidas o disposiciones para amortiguar el sonido y así poder proteger al trabajador del ruido dañino de su alrededor.

Para medir el ruido en el sector industrial se puede utilizar un analizador de audio de clase I. Este tipo de analizador de audio en forma de portátil, le permiten al encargado la medición precisa del ruido en las máquinas y la posterior grabación de los datos. El analizador de audio es el que más se adecua a la determinación y la documentación del ruido en la puesta en marcha, el funcionamiento y la parada de las máquinas. Este analizador de audio de clase I también se recomiendan para la autorización de nuevas máquinas.

Para realizar mediciones de audio para uso judicial tiene que emplearse un analizador de audio calibrable (clase I), ya que este tipo de analizador de audio puede documentar la superación de niveles sonoros con una alta precisión de ± 0,1 dB. Casi siempre se toman como base mediciones de ruido internas o privadas para realizar mediciones que se puedan utilizar en juicios como por ejemplo las que se realizan a través del organismo de vigilancia judicial (por ejemplo en discusiones con vecinos o inquilinos).

Contenido del envío
1 x analizador de audio PCE-DSA 50, 1 x supresor de viento, 1 x cable interfaz USB, 1 x software, 1 x componente de red, 1 x maletín, instrucciones de uso

Nota:
No cumple con la norma ITC 2845, por tanto no son válidos para metrología legal en España.

Aquí ve el analizador de audio PCE-DSA 50
en su maletín.

Aquí ve el analizador de audio PCE-DSA 50 montado sobre un trípode.

- Calibrador sonoro para la recalibración regular del analizador de audio (todos aparatos se entregan calibrados de fábrica pero el sensor del aparato sufre oscilaciones con el paso del tiempo. Con el calibrador podrá calibrar el analizador de audio de manera autónoma y así obtendrá unos óptimos resultados en sus mediciones).

- Trípode

Aconsejamos montar el analizador de audio sobre un trípode y dirigirlo hacia la fuente de ruido cuando deba efectuar registros prolongados (p.e. 8 horas) en máquinas, el tráfico, etc. Se trata de un trípode grande que puede pedir de forma opcional para usarlo por ejemplo en exteriores.

- Certificado de calibración ISO

Para empresas que deseen integrar su analizador de audio en su control interno de calidad o para su recalibración anual (en caso que no use un calibrador). El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición.

Certificado de calibración ISO
El analizador de audio tiene la posibilidad de ir acompañado de un certificado de calibración ISO. Se extiende un protocolo de control con los datos postales de su empresa en el que consta una certificación y calibración de laboratorio del analizador de audio, que podrá pertenecer a su base interna de comprobadores ISO y con el que se demuestra que el analizador de audio tiene la posibilidad de recuperación del patrón de medición nacional. Más información al respecto:

Calibración: Control de la corrección de las magnitudes de medición del analizador de audio de medición, sin intervención en el sistema de medición. O bien: determinación de la desviación sistemática del indicador con respecto al valor real de la magnitud de medida.

Documento o certificado de calibración: documenta las propiedades técnicas del analizador de audio de medida correspondiente así como la posibilidad de recuperación del patrón de medición nacional.

Intervalo de calibración: Para poder realizar una medición correcta duradera, el analizador de audio debe controlarse o calibrarse periódicamente. Este periodo de tiempo se llama intervalo de calibración. En este caso se puede determinar cuando se debe recalibrar el analizador de audio. Para poder fijar el intervalo hay que considerar los siguientes puntos clave:

Magnitud de medición y banda de tolerancia permitida del analizador de audio

Rendimiento de los instrumentos de medida del analizador de audio

Frecuencia de uso del analizador de audio

Condiciones ambientales del analizador de audio

Estabilidad de las calibraciones anteriores del analizador de audio

Precisión de medición requerida del analizador de audio

Determinaciones del sistema de garantía de calidad de las empresas.

Esto significa que es el mismo usuario es el que debe fijar y controlar el intervalo entre dos calibraciones. Nosotros recomendamos para el analizador de audio establecer un intervalo de calibración de 6 meses a 1 año. Ofrecemos al cliente nuestra ayuda profesional para resolver las dudas sobre el posible alto coste de la fijación de dicho intervalo.
