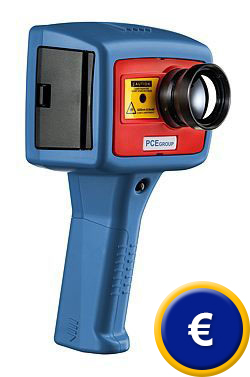

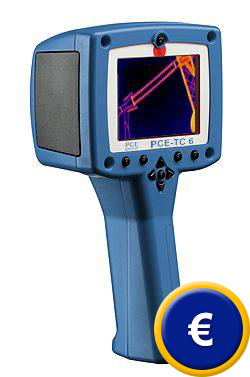

Cámara de
imagen térmica PCE-TC 6
camara de imagen termica de gran amplitud
con tele objetivo para grandes distancias que
incluye el software |
|
El núcleo de la cámara de imagen
térmica de gran amplitud y alta
resolución es un microbolómetro no refrigerado (Uncooled
Focal Plane Array) con una resolución de 160 x 120 píxeles.
La camara de imagen termica para altas temperaturas se ha diseñando de
forma ergonómica para el manejo con una sola mano. Gracias a
su ínfimo peso de sólo 800 g esta camara de imagen
termica es ideal para el análisis de
instalaciones y construcciones a gran distancia, donde un
objetivo normal de una cámara de imagen térmica ofrecería una imagen
térmica demasiado pequeña.
Gracias a la ampliación de la
imagen, está en grado de analizar con la cámara de
imagen térmica PCE-TC
6 también estos problemas de forma segura. La gran pantalla LCD de 3,5", única en el mercado en este rango de precios,
le ayuda de forma eficaz. La cámara de imagen térmica PCE-TC 6 le
ofrece un rango de medición de temperatura de
-10 °C hasta
+250 °C, con una sensibilidad de sólo 0,15 °C. En la
pantalla de color de la cámara puede desplazar in situ los
dos cursores en los diferentes puntos y leer directamente la
temperatura correspondiente. También tiene la posibilidad
con esta cámara de imagen térmica de encontrar y ver de forma
automática el punto de medición más caliente y el más frío
(Hot-Spot y Cold Spot find), y además puede medir la
diferencia de temperatura. Con estas funciones de alta gama
puede reconocer inmediatamente irregularidades y tomar las
medidas pertinentes in situ. El puntero láser integrado le
permite adicionalmente situar de forma precisa el campo de
medición durante el análisis o registro de imagen.
Las imágenes grabadas de la cámara de imagen térmica pueden ser
transmitidas al ordenador o portátil mediante la tarjeta de
memoria SD.
También es posible efectuar una medición
continua a través del puerto USB de la cámara a un
ordenador. Se incluye en el contenido del envío un software
de valoración de datos con el que podrá, no solamente
analizar de forma extensa las imágenes térmicas, sino
también realizar informes; y todo ello sin grandes esfuerzos
o estudios de las instrucciones de uso. Una cámara de
imagen térmica
con menos funciones y una resolución inferior la puede
encontrar
aquí.
En este
enlace encontrará una visión general donde encontrará
cualquier tipo de cámara de imagen térmica que pueda necesitar.
|
|
|
 |
-
Teleóptica para grandes distancias
-
Medición de temperatura precisa por toda la pantalla
-
Dos puntos de medición desplazables
-
Búsqueda automática del punto más caliente y más frío de la
sección que se mide
-
Gran pantalla LCD de 3,5" con iluminación de fondo
-
Gran resolución de 160 x 120 píxeles
-
Rango de temperatura: -10 ... +250 °C
-
Zoom digital x2
-
Tecnología de microbolómetro no refrigerado para trabajos libres
de mantenimiento
-
Equilibrado perfectamente, aún en mediciones prolongadas su uso
no produce fatiga en la muñeca
|
-
Ergonomía: Manejo con una sola mano
-
Peso ínfimo: 800 g
-
Puntero láser: Permite situar de forma exacta el campo
de medición
-
Tarjeta de memoria para un máximo de 1000 imágenes
-
Largo tiempo operativo: hasta 6 horas
-
Transferencia de datos para mediciones continuas: a
través de puerto USB al PC
-
Software: Software de análisis de altas prestaciones
para un análisis profundo y una realización sencilla de
informe
-
Amplia variedad de accesorios
Ver las instrucciones de uso
de la cámara de imagen térmica
 |
|

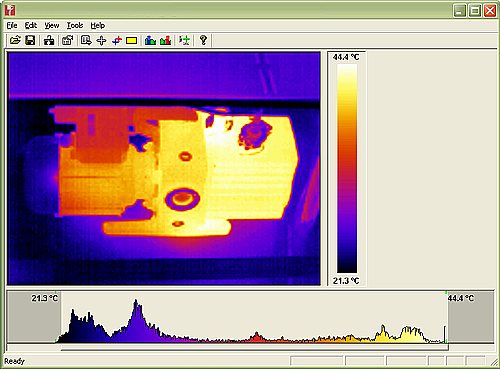

Software
Las imágenes captadas se envían como datos de la tarjeta SD
al ordenador.
El software le ofrece acceso a todos los píxeles y le
posibilita un ajuste posterior de todos
los parámetros como los valores de emisión, la temperatura
ambiental, humedad y distancia.
Prestaciones
• Determina la temperatura de todos los puntos
• Determina en toda la pantalla la temperatura máxima,
mínima y el promedio
• Selección de gama de color
• Posibilidad de desplazamiento de Level y Span
• Elaboración de modelos e informes
• Elaboración automática de un informe
• Tabla de resultados con indicación automática de fecha,
hora, persona, evento. |
|
Especificaciones técnicas
|
| Rango de temperatura |
-10 ...
+250 °C
Sensor: microbolómetro no refrigerado |
| Puntos
de medición / resolución |
160 x
120 píxeles (19.200 puntos) |
| Precisión |
±2 °C |
| Resolución de pantalla |
192 x
192 píxeles |
| Objetivo
(FOV) |
9,1 ° x
6,8 ° |
| Foco |
manual |
| Distancia de medición |
50
cm hasta infinito |
| Funciones de medición |
dos
puntos de medición desplazables, medición de diferencia |
| Resolución de temperatura |
0,15 °C |
| Frecuencia de imagen |
7,5 Hz |
| Rango
espectral |
8 ...
14 µm |
| Grado de
emisión |
0,2 ...
1,0 (regulable en pasos de 0,01) |
| Memoria
de imágenes |
tarjeta
MMC o SD |
| Puerto |
USB tipo
B |
| Pantalla |

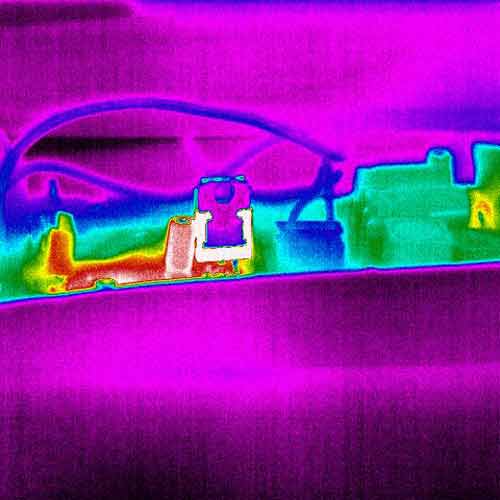

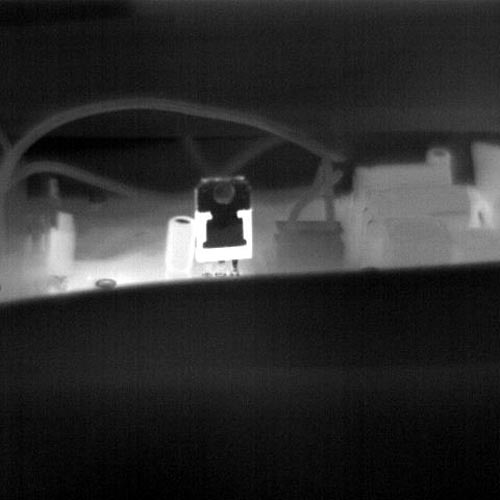

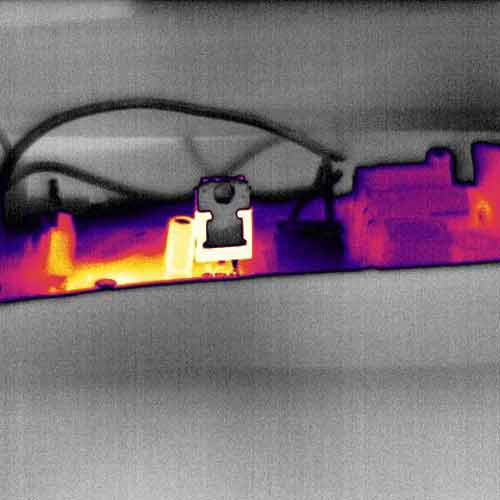

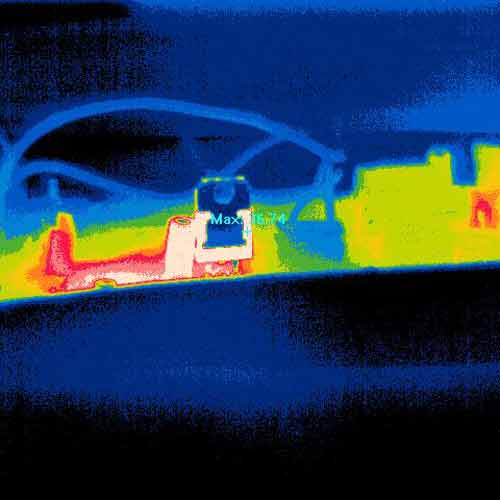

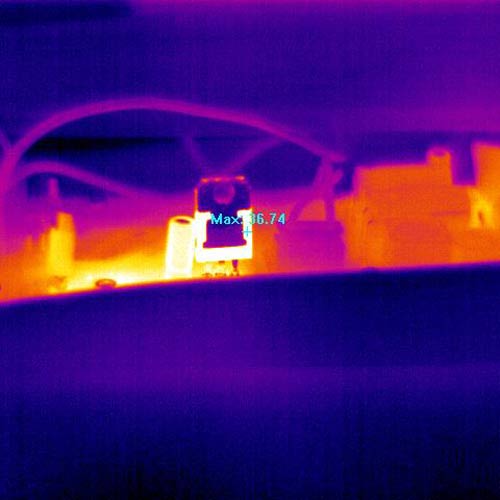

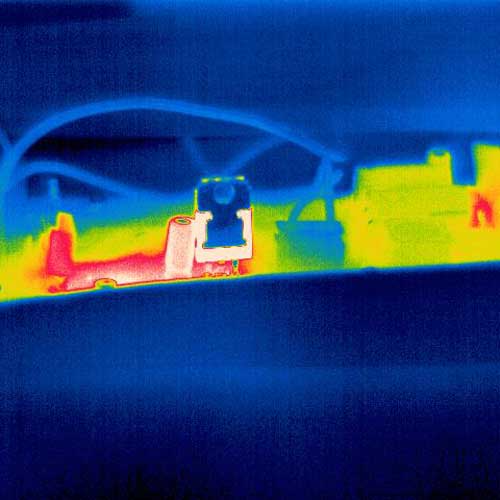

pantalla LCD de 3,5", con iluminación de fondo y cuatro
escalas de colores regulables:
arco iris, arco de hierro, gran contraste y escala de
grises |
| Indicador de temperatura |
°C, °F
o K |
| Puntero
láser |
clase
II 1 mW / 635 nm |
| Temperatura operativa |
-15 ...
+45 °C |
| Temperatura de almacén |
-20 ...
+70 °C |
| Humedad del aire |
10 ...
90 % H.r. sin condensar |
| Alimentación por un componente de red |
Adaptador AC |
| Acumulador |
acumulador de ion-litio |
| Tiempo
operativo |
4 a 6
horas |
| Carcasa |
plástico |
| Rosca
del trípode |
1/4 " |
| Peso |
800 g |
| Dimensiones |
230 x
120 x 110 mm |
|
cámara de imagen térmica PCE-TC 6 en uso |
|
Huellas térmicas sobre un pavimento |
La misma imagen pero como escala de grises |
|
Carga térmica de una rueda |
La misma imagen también como escala de grises |
|
Imagen térmica de la fachada de un edificio |
Valoración de la imagen a través del software |
|
Otra presentación de color de la fachada del edificio |
Se aprecia la alta radiación térmica en las ventanas |
|
Radiación térmica de edificios |
Presentación de fugas térmicas en el marco de una ventana |
|
Contenido del envío
1 x
Cámara de imagen
térmica PCE-TC 6, 1 x acumulador recargable,
1 x cargador, 1 x correa de ma-no, 1 x software, 1
x
cable USB a PC, 1 x tarjeta SD, 1 x lector de tarjeta
SD, 1 x maletín, instruccio-nes de uso |
Adicionalmente
- Certificado de calibración ISO
- Software para informes
- Cargador para automóviles
- Acumulador de recambio
|
 |
 |
 |
|
