Dispositivo de imagen térmica PCE-TC 3
dispositivo de imagen térmica con una alta resolución y equipamiento elevado
que incluye software

El núcleo del dispositivo de imagen térmica de alta resolución es un microbolómetro no refrigerado (Uncooled Focal Plane Array) con una resolución de 160 x 120 píxeles. El dispositivo de imagen térmica se ha diseñando de forma ergonómica para el manejo con una sola mano. Gracias a su peso ínfimo de sólo 750 g es ideal para el análisis de máquinas e instalaciones, para la termografía de construcción y tantas otras aplicaciones. El dispositivo de imagen térmica PCE-TC 3 le ofrece una exactitud de medición de máximo ±2 ºC o ±2 % en un rango de temperatura de -10 ºC hasta +250 ºC, con una sensibilidad de sólo 0,15 ºC.. En la pantalla de color del dispositivo de imagen térmica puede desplazar in situ los dos cursores en los diferentes puntos y leer directamente la temperatura correspondiente. También tiene la posibilidad con este dispositivo de imagen térmica de encontrar y ver de forma automática el punto de medición más caliente y el más frío (Hot-Spot y Cold Spot find), y además puede medir la diferencia de temperatura. Con estas funciones de alta gama puede reconocer inmediatamente irregularidades y tomar las medidas pertinentes in situ. El puntero láser integrado le permite adicionalmente situar de forma precisa el campo de medición durante el análisis o registro de imagen. Las imágenes grabadas del dispositivo de imagen térmica pueden ser transmitidas al ordenador o portátil mediante la tarjeta de memoria SD. También es posible efectuar una medición continua a través del puerto USB del dispositivo de imagen térmica a un ordenador. Se incluye en el contenido del envío un software de valoración de datos con el que podrá, no solamente analizar de forma extensa las imágenes térmicas, sino también realizar informes; y todo ello sin grandes esfuerzos o estudios de las instrucciones de uso.

Aquí en ese enlace encontrará otro dispositivo de imagen térmica semejante pero con otro tipo de rango de temperatura y resolución de las imágenes. En este enlace encontrará  una visión general de los dispositivos de imagen térmica. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto en el número de teléfono +34 967 543 548.


Parte frontal del dispositivo
de imagen térmica PCE-TC 3.

Parte posterior del dispositivo
de imagen térmica PCE-TC 3.

Ver video presentación del dispositivo de imagen térmica PCE-TC 3

En este video podrá observar el funcionamiento y la calidad de imagen del dispositivo de imagen térmica PCE-TC 3, un video presentación donde se observan los distintos tipos de escala de imagen, las conexiones de red, USB y almacenamiento de imágenes en la tarjeta de memoria SD.

• Medición de temperatura precisa por toda la pantalla

• Dos puntos de medición desplazables

• Búsqueda automática del punto más caliente y más frío de la sección que se mide

• Gran pantalla LCD de 3,5" con iluminación de fondo

• Gran resolución de 160 x 120 píxeles

• Rango de temperatura: -10 ... + 250 °C

• Precisión en la medición: máximo ±2 °C o ±2 %

• Tecnología de microbolómetro no refrigerado para trabajos libres de mantenimiento

• Equilibrado perfectamente, aún en mediciones prolongadas su uso no produce fatiga en la muñeca

• Ergonomía: Manejo con una sola mano

• Peso ínfimo: 750 g

• Puntero láser: Permite situar de forma exacta el campo de medición

• Tarjeta de memoria para un máximo de 1000 imágenes

• Largo tiempo operativo: hasta 6 horas

• Transferencia de datos para mediciones continuas: a través de puerto USB al PC

• Software: Software de análisis de altas prestaciones para un análisis profundo y una realización sencilla de informe

• Amplia variedad de accesorios

Ver las instrucciones de uso
del dispositivo de imagen térmica:

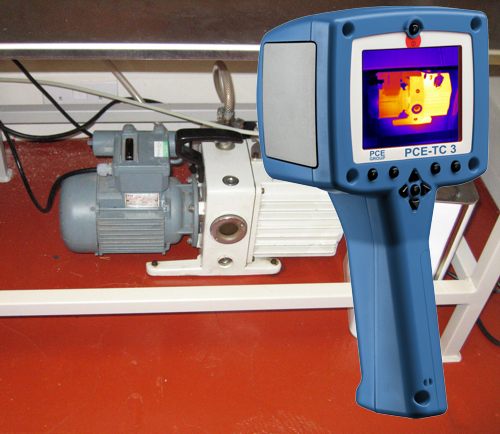

Ejemplo de la termografía de una unidad de motor y transmisión
 con nuestro dispositivo de imagen térmica PCE-TC3

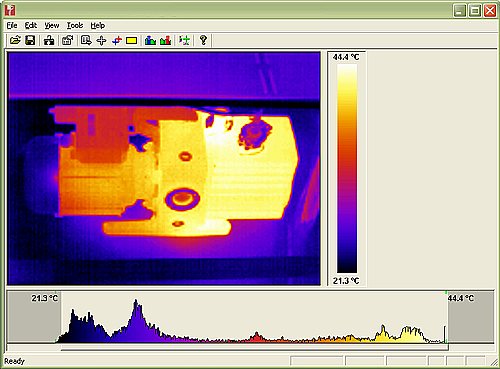

La imagen muestra en un ordenador la valoración de la termografía a través del software

30 cm hasta infinito

Huellas térmicas sobre un pavimento

La misma imagen pero como escala de grises

Carga térmica de una rueda

La misma imagen también como escala de grises

Imagen térmica de la fachada de un edificio

Valoración de la imagen a través del software

Otra presentación de color de la fachada del edificio

Se aprecia la alta radiación térmica en las ventanas

Radiación térmica de edificios

Presentación de fugas térmicas en el marco de una ventana

Las imágenes captadas se envían como datos de la tarjeta SD al ordenador. El software le ofrece acceso a todos los píxeles y le posibilita un ajuste posterior de todos los parámetros como los valores de emisión, la temperatura ambiental, humedad y distancia.

Prestaciones

 • Determina la temperatura de todos los puntos
 • Determina en toda la pantalla la temperatura máxima, mínima y el promedio
 • Selección de gama de color
 • Posibilidad de desplazamiento de Level y Span
 • Elaboración de modelos e informes
 • Elaboración automática de un informe
 • Tabla de resultados con indicación automática de fecha, hora, persona, evento.

Adicionalmente

• Certificado de calibración ISO

• Cargador para automóviles

• Acumulador de recambio

• Protector de luz para la óptica

Aquí encuentra otros productos parecidos bajo la clasificación "Dispositivo de imagen térmica":

- Dispositivo de imagen térmica modelo PCE-TC 2
  (de -10 a +300 °C, 16 x 16 píxeles, económicas, para mantenimiento)

- Dispositivo de imagen térmica modelo PCE-TC 4
  (de -10 a +900 °C, 160 x 120 píxeles, para altas temperaturas con software)

- Dispositivo de imagen térmica modelo PCE-TC 6
  (de -10 a +250 °C, 160 x 120 píxeles, de gran amplitud con tele objetivo)

- Dispositivo de imagen térmica modelo PCE-ITC 1
  (de -10 a +300 ºC, 16 x 16 píxeles, de instalación fija industrial con software)

Si desea ver o imprimir la sección correspondiente del dispositivo de imagen térmica en nuestro
 catalogo pinche el símbolo de PDF.
