Acelerómetro de vibración cuerpo humano VM-30
acelerometro para medir vibraciones y oscilaciones en el puesto de trabajo
(ISO 5349, ISO 10326-1, ISO 2631, ISO 7096 para medir la oscilación en la mano, el brazo, el cuerpo o en el asiento; con memoria de valores de medición, software y cable para el PC)

El acelerómetro de vibración VM-30 para el cuerpo humano tiene un sólido formato y es resistente al agua. Este acelerometro de vibracion para el cuerpo humano es una herramienta universal especialmente pensada para medir el desarrollo de una vibración y para realizar mediciones prácticas en el sector de la seguridad laboral. La larga autonomía de funcionamiento del acelerometro que le proporcionan sus baterías hacen que el acelerómetro de vibración pueda ser utilizado perfectamente a modo de dosímetro personal. Le ofrecemos tres versiones del mismo acelerometro de vibracion:
- Acelerómetro VM-30 para mano y brazo según la ISO 5349 en su maletín de medición (VM-30 HA)
- Acelerometro VM-30 según la ISO 10326-1 / 7096 para vibraciones en asientos (VM-30 WB)
- Acelerómetro VM-30 cuerpo humano según la ISO 2631 en su maletín de medición (VM-30 HAWB)
El acelerómetro de vibración para el cuerpo humano resulta muy efectivo por poder elegir los rangos de frecuencia entre  0,4 y 10 kHz y por indicar los valores relevantes: el valor efectivo real (RMS), el valor efectivo máximo (MTVV), el valor efectivo de intervalo, el valor de dosis de vibración (VDV), el valor total de vibraciones (aW), el valor pico, el valor pico máximo y el factor de amplitud (cresta) Hace falta determinar la aceleración de vibración, la velocidad de vibración y la vía de vibración. Con este acelerometro obtendrá los datos con los que podrá introducir medidas para reducir las vibraciones. Así cumplirá con las prescripciones sobre seguridad laboral y velará por la salud de sus trabajadores. En el siguiente enlace encontrará más información sobre otro acelerometro (PCE-VM 5000) con capacidad de análisis de la frecuencia de la vibración mecánica además de analizar la aceleración, la velocidad, velocidad de giro, vía de la vibración, ...  Aquí puede ver una visión general en la que puede encontrar el acelerómetro más adecuado para la realización efectiva de su trabajo. Para más preguntas acerca del acerlerómetro, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llame a nuestra línea de atención al cliente: 902 044 604 para España o +56 2 562 0400 para Latinoamérica. Nuestros técnicos e ingenieros le atenderán con mucho gusto sobre el acelerometro o sobre todos los demás productos en el campo de la tecnología de laboratorios, los sistemas de regulación y control, los medidores o de las balanzas.

- El acelerometro tiene un formato sólido y
  resistente al agua y larga autonomía de
  funcionamiento

- Medición de vibraciones en vehículos,
  asientos de automóviles, excavadoras ...
  y otros objetos vibrantes

- Acelerometro de 3 canales de medición
  independientes

- Posibilidad de medir en 1, 2 o 3 ejes,
  posibilidad de elegir la valoración de los
  ejes que no han sido medidos

- Duración de la medición entre 1 min y 1 día

- Manejo claro y sencillo

- Rangos de frecuencia a elegir entre

  0,4 ... 10 000 Hz

- Memoria para 1000 valores de medición

- Alto ámbito dinámico con 4 rangos de
  amplificación

Acelerometro de vibración para cuerpo humano según la ISO 10326-1, 2631, 5349, 7096.

Información acerca de la medición de vibraciones en el cuerpo

Vibración en mano y brazo
El valor límite de exposición diario está fijado en 5 m/s² , según la normativa con respecto a un tiempo de 8 h. El valor desencadenante diario según la normativa está fijado en 2,5 m/s²  con un tiempo relativo de 8 h. La valoración de la proporción de la exposición a vibraciones en mano y brazo se obtiene calculando el valor de exposición diario con un tiempo relativo de 8 h establecido en la normativa A(8). Se conoce como la raíz cuadrada de la suma de los cuadrados (valor total) de los valores efectivos de la aceleración con valoración de frecuencia en las tres direcciones ortogonales ahwx, ahwy, ahwz (Norma ISO 5349-1:2001).

Vibración corporal (vibración de todo el cuerpo)
La valoración de la proporción de la exposición a vibraciones en todo el cuerpo se obtiene calculando la exposición diaria A(8). Se conoce como la aceleración constante equivalente para un periodo de tiempo de 8 h, calculado como el valor superior de los valores efectivos o el valor superior de los valores de dosis de vibraciones (VDV), de las aceleraciones con valoración de frecuencia en las tres direcciones ortogonales (1,4 awx, 1,4 awy, awz, para un trabajador sentado o de pie / ISO 2631-1.

Las normativas ISO correspondientes las podrá obtener en la editorial o en la organización pertinente que recoja las normas DIN (Deutschen Institut für Normung)

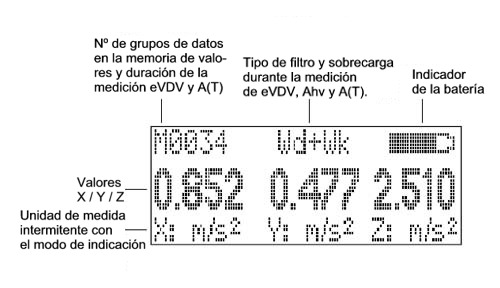

Pantalla del acelerometro VM-30

Dependiendo del tipo de sensor conectado, podrá visualizar 1, 2 o 3 valores contiguos. Debajo podrá ver la designación del canal (X / Y / Z) así como la unidad de medida y el modo de indicación.

Especificaciones técnicas

Aceleración

0,4 ... 10 000 Hz (0,4 ... 100 Hz / 2 ... 300 Hz / 0,4 ... 1000 Hz / 10 ... 1000 Hz / 0,4 ... 10000 Hz / 1000 ... 10000 Hz)

Velocidad

2 ... 1000 Hz (2 ... 300 Hz / 10 ... 1000 Hz)

Vía

6 ... 300 Hz

Entradas de medición

de 1 a 3 entradas compatibles con ICP

Filtro para mano y brazo

Wh según la ISO 8041:2005

Filtro para todo el cuerpo

Wb, Wc, Wd, We, Wj, Wk y Wm según la ISO 8041:2005

Rangos de ampliación de frecuencia

cambio manual entre 1 / 10 / 100 / 1000  o bien Autoranging (rango automático)

Modos de indicación

  - valor efectivo real (1 seg)
  - valor efectivo máximo (MTVV)
  - valor efectivo de intervalo
  - valor de dosis de vibración aproximad (eVDV)
  - valor total de vibraciones (a)
  - valor pico, valor pico máximo y factor de
    amplitud (cresta)

Calibración

con calibrador de vibraciones, generador de señal o introduciendo la sensibilidad del registrador

Memoria

1000 valores de medición con fecha, hora y comentarios

Interfaz para el PC

RS-232, 115 KBd/s, hendidura de 3 polos, USB

Modos de registro

manual por medio del teclado o con ajuste del tiempo en intervalos entre 1 segundo y 10 horas

Preajustes

10 grupos de parámetros de ajuste individual con posibilidad de registro y recuperación posterior

Indicador

pantalla gráfica LCD con 120 x 32 puntos de imagen e iluminación de fondo

Salida de señal

3 señales de sensor AC ± 2 V a hendiduras de conexión de 4 polos 711 (macho)

Sensores de vibración

  - KS943B 10 para vibraciones en mano y
    brazo
  - KB103SV 100 para vibraciones en el cuerpo

Baterías

3 células Mignon alcalinas o acumuladores NiMH

Auto desconexión para proteger la batería

trascurridos 1 / 10 / 30 minutos o al apagar

Dimensiones

165 x 92 x 31 mm

Peso

350 g

Condiciones ambientales

-20 .. 55 °C, < 95 % de humedad relativa del aire sin condensación; IP 65 (salpicaduras de agua)

Normas

ISO 5349, ISO 10326-1, ISO 2631, ISO 7096,
ISO 8041:2005

Software del acelerometro de cuerpo humano VM-30

Medición con 1, 2 o 3 canales

Cálculo de las cargas diarias a partir de diferentes intervalos de carga

Contenido del envío del maletín para medir vibraciones en mano y brazo

  - Acelerómetro de vibración VM-30H

  - Registrador de aceleración triaxial
    KS943B-10

  - Componente de red VM30-P

  - Cable de señal 034

  - Adaptador para asidero M3 140

  - Cable de interfaz  VM30-I

  - Software para el PC

  - Baterías

  - Instrucciones de uso

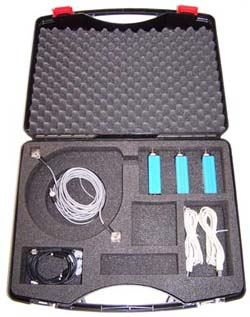

Maletín para medir en mano y brazo.

Contenido del envío del maletín para medir vibraciones en todo el cuerpo

  - Acelerómetro de vibración VM-30H

  - Registrador de aceleración triaxial en asiento
    KB103SV-100

  - Componente de red VM30-P

  - Cable de señal 034

  - Cable de interfaz  VM30-I

  - Software para el PC

  - Baterías

  - Instrucciones de uso

Registrador triaxial incorporado en el asiento

Adicional
- Certificado de calibración ISO 9000
(para empresas que deseen incorporar el acelerometro dentro del grupo de herramientas de control internas o para la recalibración anual)El certificado ISO incluye una calibración de laboratorio y un documento de control con todos los valores de medición.
