Manómetro de presión serie DM 3

Manómetro de presión diferencial serie DM 3
manometro de presion diferencial para sobrepresión, presión diferencial y presión negativa, posibilidad de montar tubo de pitot , salida analógica, cálculo del valor promedio

El manómetro de presión diferencial de la serie DM3 es para medir de forma precisa la presión diferencial de gases en un rango de -2000 mbar ... +2000 mbar respectivamente de 1,5 ... 180 m/s (según el modelo). El manometro de presion diferencial puede medir presión positiva o negativo (vacío) y presión diferencial. Gracias a su alta seguridad por sobrecarga este manómetro de presión diferencial se puede usar en sistemas de presión estática de hasta el dos veces el valor del fondo de escala. El manómetro de presión diferencial ofrece incluso la posibilidad de indicar un valor medio con presiones que oscilan. La resolución de la pantalla cambia el último dígito según el parámetro. La desconexión automática permite una larga duración de las baterías del manómetro de presión diferencial. Este manómetro de presión diferencial se puede conectar a través de la salida analógica a un sistema de visualización o un registrador de datos. El valor de la salida analógica del manómetro de presión diferencial se rige según la resolución seleccionada de 0 a 2 V, tanto para una resolución fina como para una resolución gruesa. La corrección de la puesta a cero es muy sencilla, pues requiere sólo tocar una tecla en el manómetro de presión diferencial. Si tiene alguna pregunta sobre el manometro de presion diferencial, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros ingenieros y técnicos le asesorarán sobre el manómetro de presión diferencial, y por supuesto, sobre el resto de productos en el campo de regulación y control, medidores o balanzas de PCE Ibérica S.L.

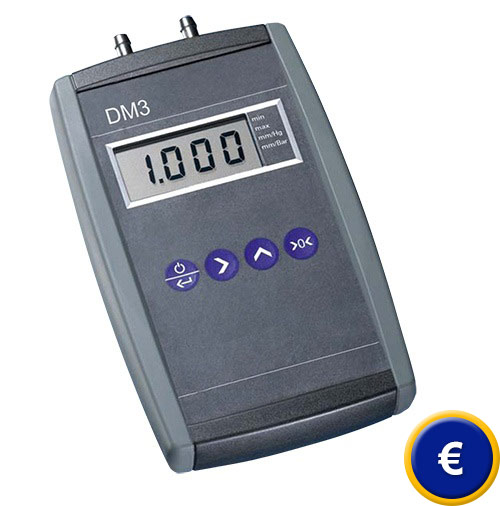

Manometro de presion diferencial para uso móvil por técnicos o mecánicos

- Medición de velocidad del flujo de aire posible
con un tubo de Pitot

- Valor de memoria mín. y máx.

- Unidades seleccionables (Pa, kPa, m/s, ...)

- ± Rango de medición

- Desconexión automática

- Pantalla para presión y velocidad del flujo de
aire

- Salida analógica ajustable

- Medición de temperatura

- Selección de rango automática

- Manejo sencillo

Especificaciones técnicas del manometro de presion diferencial serie DM3

Modelo	DM3-1	DM3-2	DM3-3	DM3-4
Área de medición Presión Velocidad del aire Temperatura	±200 Pa 1,5 ... 18 m/s 0 ... +60 °C	±2 kPa 5 ... 58 m/s 0 ... +60 °C	±20 kPa 15 ... 180 m/s 0 ... +60 °C	±200 kPa - - - 0 ... +60 °C
Resolución Presión Velocidad del aire Temperatura	0,1 Pa 0,1 m/s 1 °C	1 Pa 0,1 m/s 1 °C	10 Pa 1 m/s 1 °C	100 Pa - - - 1 °C
Precisión Presión Velocidad del aire Temperatura	±0,5 % del valor final ±0,5 % del valor final ±1°C	±0,5 % del valor final ±0,5 % del valor final ±1 °C	±0,5 % del valor final ±0,5 % del valor final ±1 °C	±0,5 % del valor final ±0,5 % del valor final ±1 °C
Denisdad del medio ajustable	sí	sí	sí	- - -

Especificaciones técnicas generales del manómetro de presión diferencial serie DM3

Linealidad

±0,5 % del fondo de escala a 22 °C

Rango de sobrecarga

fondo de escala doble

Tiempo de respuesta

0,5 s

Pantalla

para presión con 4 digítos, para corrientes con 3-1/2 digítos, LCD

Unidades de medidas

seleccionable, Pa, hPa (mbar), kPa, mmH_²O, inH_²O

Conectores de presión

conectores de tubos universales
3 ... 6 mm diámetro interior

Funcion máx., mín. y HOLD

sí

Reset de fábrica

sí

Salida analógica

sí, 0 ... 1 ... 2 V

Puesta a cero

sí, con tecla cero

Cálculo del valor medio

sí, entre 1 ... 10 s

desconexión automática

sí, después de 20 min.

Alimentación

batería de 9 V
aprox. 120 h operativas
aprox. 2000 h en Standby

Temperatura de almacenamiento

-10 ... +70 °C

Dimensiones

155 x 96 x 28,2 mm

Peso

aprox. 300 g (batería incluida)

Contenido del envío
1 x manómetro de presión diferencial serie DM3 (dependiendo del modelo), instrucciones de uso

Componentes adicionales del manómetro de presión diferencial serie DM3
- Maletín
- Certificado de calibración de fabrica
- Certificado de calibración ENAC
- Tubo PVC (diámetro interior de 5 mm, diámetro exterior de 9 mm)
- Tubo de silicona (diámetro interior de 3,5 mm, diámetro exterior de 5,5 mm)
- Tubo de Pitot (solamente DM3-1, DM3-2, DM3-3):
- 305 x 4 mm
- 483 x 8 mm
- 795 x 8 mm
