Dinamómetro. Pantalla
de visualización AE-903-21 |
|||
La pantalla de visualización de la fuerza 903 se emplea en combinación con distintas células dinamo- métricas de tracción y compresión externas de hasta 20 t (200 kN). La ventaja de la pantalla reside en la gran velocidad de lectura, que alcanza hasta 320 valores/ s. La longitud del cable entre el aparato y la célula dinamométrica externa (estándar 1,5 m) se puede prolongar sin reforzar la señal hasta 15 m. El aparato de visualización sirve para realizar mediciones o controles de fuerza de trac- ción y compresión en maquinaria e instalaciones industriales. También se puede aplicar en investiga- ción y desarrollo. Los valores medidos de fuerza se pueden emitir de forma estándar mediante la sali- da analógica situada en la pantalla de visualización 0 ... 4 V o a través de la interfaz RS 232. La pan- talla de visualización se puede instalar en un armario de distribución o ser utilizada como aparato de mesa. En los accesorios encontrará células dinamométricas, software, cable alargador, ... |
|||
|
-
Alimentación
18 ... 30 VDC |
|
||

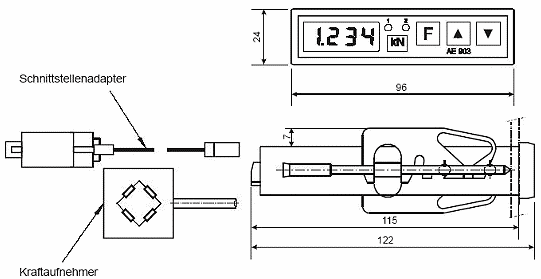

| Principio | |||
|
|
|||
| Especificaciones técnicas | |||
| Rango de medición | 0 – 20 t / 0 – 200 kN | ||
| Resolución | 0,001 kN (hasta 9,99 kN) y 0,01 kN (hasta 200 kN) | ||
| Precisión | ±0,2 % del valor final del rango de medición | ||
| Taraje / nivelación | en todo el rango | ||
| Velocidad máx. de lectura | 320 / s | ||
| Intervalo máximo de indicación | 20 / s | ||
| Tensión de transductores de fuerza externos | 10 VDC | ||
| Alimentación / toma de corriente | 18 ... 30 VDC / máx. 100 mA | ||
| Altura de los dígitos |
7,62 mm |
||
| Coeficiente de temperatura | ±0,05 % de valor final de rango de medición/10 K | ||
| Salida analógica | 0 ... 4 V (área de indicación de libre opción) | ||
| Valores límite | 2 relés libres de tensión (42 V/ 0,1 A) | ||
| Puerto de conexión serial | RS 232 (estándar), RS 485 (a petición) | ||
| Velocidad máx. de transmisión de valores | 320 / s | ||
| Rango de temperatura de trabajo | 0 ... +50 °C | ||
| Dimensiones | 96 x 24 x 122 mm | ||
| Sección del panel de conmutación | 92 x 22 mm | ||
| Tipo de protección | IP 40 (lado frontal) | ||
| Peso | aprox. 150 g | ||
|
Contenido del envío |
|||
|
Adicional |
|||
|
- Células dinamométricas tipo KAP-S para fuer- zas de tracción y de compresión (con cable de 1,5 m para conectar a la pantalla de visualización de la fuerza AE-903-21 / con cabezas articuladas y contratuercas). Las cabezas articuladas se pue- den destornillar, de forma que la célula dinamomé- trica "desnuda" se puede adaptar a dispositivos existentes o para posibles montajes por medio de los agujeros a ambos lados. |
|
||
|
Modelos de célula dinamométrica tipo KAP-S |
KAP-S-2 | KAP-S-10 | KAP-S-50 |
|
A = 65 mm B = 42 mm K = 133 mm L = 157 mm M = 8 |
A = 70 mm B = 60 mm K = 146 mm L = 178 mm M = 12 |
A = 78 mm B = 68 mm K = 228 mm L = 288 mm M = 25 |
|
a = 13,6 mm A = 60 mm B = 42 mm C = 14 mm D = M8 |
a = 18,1 mm A = 70 mm B = 60 mm C = 35 mm D = M12 |
a = 22,5
mm A = 78 mm B = 68 mm C = 38 mm D = M24 x 2 |
|
Rangos de medición |
0 ... 2000 N | 0 ... 10 kN | 0 ... 50 kN |
|
Clase de precisión de la célula dinamométrica |
0,1 | ||
| Masa | 250 g | 1,0 kg | 1,3 kg |
| Tipo de protección | IP 42 | ||
| Sobrecarga máxima | 150 % | ||
| Fuerza de ruptura | >300 % | ||
| Fuerza transversal límite | 10 % | ||
|
Error de proporcionalidad según VDE 2638 |
≤0,1 % | ||
|
- Células dinamométricas del tipo KAM para fuerzas de compresión de hasta máx. 200 kN (con cable de 1,5 m para conectar a la pantalla de visualización 903). Observe también los datos téc- nicos y los esquemas. Para esta célula dinamo- métrica se puede pedir también adicionalmente un cable de 15 m de longitud. |
|
||
|
Modelos de
célula dinamométrica tipo KAM |
Rangos |
Diámetro + altura |
Masa |
| KAM-2 Unión roscada (en el lado inferior 4 x M4) | 0 - 2000 N | 40 / 25 mm | 0,25 |
| KAM-10 Unión roscada (en el lado inferior 4 x M4) | 0 - 10 kN | 40 / 25 mm | 0,25 |
| KAM-50 Unión roscada (en el lado inferior 4 x M10) | 0 - 50 kN | 90 / 48 mm | 1,8 |
| KAM-200 Unión roscada (en el lado inferior 4 x M12) | 0 - 200 kN | 115 / 60 mm | 3,2 |
|
Características comunes de las células del tipo KAM |
|||
|
Clase de precisión |
0,2 | ||
| Tipo de protección | IP 67 | ||
| Sobrecarga máxima | 150 % | ||
| Fuerza de ruptura | >300 % | ||
| Fuerza transversal límite | 20 % | ||
|
Error de proporcionalidad según VDE 2638 |
≤0,2 % | ||
|
|
||
