Detector de gases Tetra
(p.e monóxido de
carbono)
detector múltiple de gases homologado (ATEX II 2G EEx iad IIC T4)
|
El detector de gases Tetra avisa ante gases inflamables y tóxicos
como el monóxido de carbono de forma acústica, óptica y por vibración. Además,
el detector de gases Tetra muestra siempre el valor de medición
de monóxido de carbono y otros gases actual sobre la gran pantalla LCD. El detector de gases Tetra detecta hasta cuatro
gases simultáneamente (p.e monóxido de
carbono, oxígeno, sulfuro de hidrógeno,
metano). Las combinaciones de gases más usuales las podrá encontrar en nuestra tienda online (CH4,
H2S, CO y O2).
Para el detector de gases Tetra están disponibles a la venta más de 16 sensores distintos para diferentes gases. Abajo
encontrará un resumen de los diferentes gases
como el monóxido de carbono y el sulfuro de
hidrógeno entre otros. Igualmente es posible equipar el detector con sólo uno, dos o tres sensores.
En caso de necesidad, se podrá añadir otro adicional. Gracias a la electrónica inteligente en los sensores, no es necesaria
una calibración al añadir el nuevo sensor. La calibración del mismo se realiza previamente en fábrica, los datos de
calibración permanecen guardados en el sensor. Se recomienda
realizar una recalibración cada medio año, pero por ley es
obligatorio realizar la recalibración cada año.
El manejo del detector de gases se realiza mediante sólo un
botón. Además, el detector guarda los datos cuando se ha
sobrepasado un valor límite (memoria de eventos). Lo ideal es llevar el detector de gases como protección personal
pegado al cuerpo, enganchado al cinturón. Se puede utilizar, por ejemplo, al recorrer canales y en la industria química.
Otro modelo de detector de gases, para sólo detectar un único
gas, lo puede ver usted
aquí.
El detector de gases cumple con todas las normas europeas e
internacionales, incluso la normativa ATEX (Información
general sobre ATEX).
En este
enlace dispone de una visión general desde la
cual podrá encontrar cualquier tipo de detector de gases que necesite.
En
el caso que tenga preguntas
sobre el equipo, consulte la
ficha técnica a continuación
o póngase
en contacto con nosotros
902 044 604 para España,
para Latinoamérica e
internacional
+34 967 543 695 o en el número +56 2 24053238
para
Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este
detector de gas y sobre cualquier producto de nuestros sistemas de regulación, medidores o balanzas. |
 |
- Alarma
acústica; 90 dB(A)
- Alarma
visual: LED rojo y azul
- Alarma
vibratoria
- Pantalla
gráfica de 128 x 64 píxeles con
iluminación
de fondo
- Incluye
baterías recargables
- Manejo con
un botón
- Sensores
para 16 gases diferentes, disponi-
bles a la
venta
- Homologación
ATEX
- Sensores
inteligentes, guardan los datos de
calibración
- Los sensores
pueden también ser cambia-
dos en lugares
expuestos a riesgos |

TETRA
para la protección personal de
monóxido de carbono y otros gases.
|
Especificaciones técnicas
|
Gas
|
Símbolo químico
|
Campo de medición
|
Nivel de alarma
|
Gases inflamables
|
CH4
|
0 ... 100 % LIE
|
20 % LIE
|
Sulfuro de hidrógeno
|
H2S
|
0 ... 50 ppm
|
10 ppm
|
Monóxido de carbono
|
CO
|
0 ... 500 ppm
|
30 ppm
|
Oxígeno
|
O2
|
0 ... 25 % |
19 % - 23,5 %
|
|
Tiempo de reacción
|
|
Tiempo de reacción (T90)
|
Vida útil
|
Metano
|
20s
|
5 años
|
Tóxico
|
20s
|
3 años
|
Oxígeno
|
10s
|
min.1 año
|
Alarma acústica
|
- 90 dB(A) a 1m de distancia
- sonido diferente para distintos niveles de alarma
|
Alarma óptica
|
- LED especialmente luminoso / rojo y azul
|
Función Autocero (puesta a
cero) |
para adaptar el detector de
gases a diferentes condiciones ambientales de medida
(active la función siempre en aire limpio) |
Visualización
|
Pantalla gráfica LCD rica en contrastes (128 x 64
píxeles) con iluminación de fondo; símbolos gráficos
mostrando el estatus de la batería con gráfico de barra del tiempo de servicio aún restante de las baterías.
Indicación de arranque cuando la calibración
va a caducar en 30 días. |
Alimentación |
- Batería de iones de litio sin “efecto memoria”
incl. (vida útil mín. 12h)
- También posible funcionamiento con batería
Vida útil mín.18h)
|
Interfaz de
PC |
Enlace por
infrarrojos para la conexión RS-232. |
Condiciones ambientales
|
-20...+55 °C / 0...99% HR no condensadora
|
Protección |
IP 65
|
Dimensiones
|
122 mm x 128 mm x 57 mm
|
Peso
|
498 g
|
Homologación
Europa:
USA & Canadá:
|
ATEX II 2G EEx iad IIC T4 (-20...+55°C)
BASEEFA 03ATEX0193
Clase I División 1 Grupos A, B, C, D
|
Standards/ Codes
Europa:
USA & Canada:
|
EN50014, EN50020, EN50018, 94/9/EC
EN50270, EN 50271, IEC61508
UL913, CSA22.2, 152
|
Calibración
|
La calibración del detector de gases se puede llevar a cabo rutinariamente mediante la función automática de calibración
o bien tranquilamente desde el PC a través de la software compatible con Windows.
Pero usted también puede enviarnos (según indicación en su manual intraempresarial ISO) el medidor para su mantenimiento
y recalibración (p. ej. 1-2 veces por año). El detector de gases será desmontado, limpiado y recalibrado. Si el sensor no
pudiese ya ser recalibrado o su vida útil ya se hubiera acabado, se le informará previamente al respecto. En cualquier caso
ofertamos sensores de repuesto.
|
Ejemplos de aplicación
|

Protección personal al recorrer canales
|

Protección personal en la industria química
|

Especialmente indicado para la protección personal para recorrer canales. |

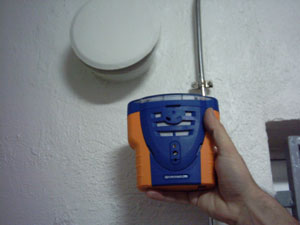

Comprobación de una salida de gases
como el monóxido de carbono
con el detector de gases Tetra. |
Contenido del envío
1 x detector de gases
Tetra (1, 2, 3 ó 4), 1 x
batería, 1 x cargador, 1
x enganche al cinturón,
manual de instrucciones
En nuestra tienda online encontrará las siguientes combinaciones:
TETRA-1: para gases inflamables y oxígeno (2 detector de gases)
TETRA-2: para gases inflamables, oxígeno y sulfuro de hidrógeno (3 detector de gases)
TETRA-3: para gases inflamables, oxígeno y monóxido de carbono (3 detector de gases)
TETRA-4: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
(4 detector de gases)
TETRA-1 P: para gases inflamables y oxígeno (2 detector de
fugas)
TETRA-2 P: para gases inflamables, oxígeno y sulfuro de hidrógeno (3
detector de fugas)
TETRA-3 P: para gases inflamables, oxígeno y monóxido de carbono (3
detector de fugas)
TETRA-4 P: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
(4 detector de fugas)
* La serie P incluye la
bomba de aspiración
eléctrica interna |
Adicional
- Cargador de repuesto
- Juego de aspiración
manual con bomba de
mano y tubo de 1m
- Bomba de
aspiración eléctrica
interna
(solici-
tar en el
momento del realizar
el pedido)
- Funda de protección
- Certificado de calibración
- Interfaz PC (RS-232)
- Software para
configuración y
descarga de
datos
- Arnés de pecho
- Correa de hombro
- Cargador para el
coche |
 |
Resumen de otros sensores
|
Gas
|
Símbolo químico
|
Campo de medición
|
Nivel de alarma
|
Metano |
CH4 |
0 ... 100 % UEG |
20 % UEG |
Propano |
C3H8 |
0 ... 100 % UEG |
20 % UEG |
Butano |
C4H10 |
0 ... 100 % UEG |
20 % UEG |
Pentano |
C5H12 |
0 ... 100 % UEG |
20 % UEG |
Hidrógeno
|
H2
|
0 ... 100 % UEG |
20 % UEG |
Etileno |
C2H4 |
0 ... 100 % UEG |
20 % UEG |
Dióxido de azufre
|
SO2
|
0...10 ppm
|
2 ppm
|
Cloro * |
Cl2
|
0 ... 5 ppm
|
0,5 ppm
|
Dióxido de nitrógeno * |
NO2
|
0 ... 10 ppm
|
3 ppm
|
Amoníaco |
NH3 |
0 ... 100 ppm |
25 ppm |
Ozono * |
O3
|
0 ... 1 ppm
|
0,1 ppm
|
Hidrógeno
|
H2
|
0 ... 1000
ppm |
N/A |
Cianuro |
HCN |
0 ... 25 ppm |
5 ppm |
Fosfina
|
PH3
|
0 ... 5 ppm
|
0,2 ppm
|
Oxígeno |
O2 |
0 ... 25% |
<19% / > 23% |
Sulfuro de hidrógeno |
H2S |
0 ... 100 ppm |
5 ppm |
Monóxido de carbono |
CO |
0 ... 500 ppm |
30 ppm |
Cianuro de hidrógeno |
HCN |
0 ... 25 ppm |
5 pp |
Fluoruro de hidrógeno |
RF |
0 ... 10 ppm |
1 ppm |
Flúor |
F |
0 ... 1 ppm |
0,1 ppm |
Fosgeno * |
COCL2 |
0 ... 1 PPM |
0,1 ppm |
Dióxido de carbono |
CO2 |
0 ... 5 % |
0,5 ppm |
Ácido cianhídrico
|
HCN
|
0 ... 25 ppm
|
5 ppm
|
Amonio
|
NH3
|
0 ... 1000 ppm
|
25 ppm
|
Los sensores que están
marcados con un *
no se pueden utilizar
junto con una bomba de
aspiración. |
A continuación se describe una
relación de los gases tóxicos más comunes con los que se
puede medir con el detector de gases Tetra:
- Monóxido de carbono:
que es producido por la combustión parcial de combustibles
fósiles. Por ejemplo este puede producirse por el mal
funcionamiento de una caldera u horno cuando no hay un
ventilación adecuada, este es un peligro que es muy común.
- Dióxido de carbono y
amoniaco: se produce por fugas que se producen en los
sistemas de refrigeración y botellas y pueden ser fatal en
un espacio cerrado sin ventilación.
- Sulfuro de hidrogeno:
se produce durante la descomposición de materiales
orgánicos, por lo que es conocido por su mal olor. Si hay
una concentración alta (60ppm) no se puede fundir y puede
producir una parálisis instantánea. A menudo puede
localizarse en túneles subterráneos y en alcantarillas.
- Dióxido de azufre:
esta formado por azufre y otros materiales que contienen
azufre, como por ejemplo el petróleo y el carbón, es muy
acido forma el acido sulfuroso cuando se disuelve con el
agua. Este tipo de gas es dos veces más pesado que el aire
por lo tiende a caer hacia el nivel del suelo, además es un
gas incoloro y tiene un olor característico que produce
asfixia.
- Cloro: tiene un olor
penetrante, corrosivo, gas pesado de color
verde/amarillento, fácilmente absorbible por muchos
materiales, aunque el comportamiento del cloros hace que sea
más difícil su detección. Se utiliza principalmente para la
purificación del agua y en suministros para piscinas, en la
fabricación de compuestos clorados como el PVC, para
blanquear el papel o en tejidos.
- Oxígeno (riesgos):
nivel normal es de 20,9% y la falta de este puede producir
agotamiento y una disminución que afecta físicamente y
mentalmente. Se debe de tener especialmente cuidado con el
oxigeno, por ejemplo, en un contenedor que esta cerrado
durante algún tiempo ya que debido a la corrosión puede
absorber el oxígeno del recinto que esta cerrado, en algunos
procesos químicos, en algunos recipientes donde hay materia
orgánica, ... |
Certificado de calibración ISO
El
detector de gases tiene la posibilidad de ir acompañado de
un certificado de calibración ISO. Se extiende un protocolo de
control con los datos postales de su empresa en el que consta una
certificación y calibración de laboratorio del detector de
gases, que podrá pertenecer a su base interna de comprobadores
ISO y con el que se demuestra que el detector de gases tiene la posibilidad de recuperación del patrón de
medición nacional. Más información al respecto:
Calibración: Control
de la corrección de las magnitudes de medición del detector de
gases de
medición, sin
intervención en el sistema de medición. O
bien: determinación de la desviación sistemática del indicador con
respecto al valor real de la magnitud de medida.
Documento o certificado de calibración:
documenta las propiedades técnicas del detector de gases de medida
correspondiente así como la posibilidad de recuperación del patrón de
medición nacional.
Intervalo de calibración: Para poder
realizar una medición correcta duradera, el detector de gases de
medida
debe controlarse o calibrarse periódicamente. Este periodo de tiempo
se llama intervalo de calibración. En este caso se puede determinar cuando se debe recalibrar el
detector de gases. Para poder fijar el
intervalo hay que considerar los siguientes puntos clave:
- Magnitud de medición y banda de tolerancia
permitida del detector de gases
- Rendimiento de los instrumentos de
medida del detector de gases
- Frecuencia de uso
del
detector de gases
- Condiciones ambientales
del
detector de gases
- Estabilidad de las calibraciones
anteriores del detector de gases
- Precisión de
medición requerida del detector de gases
- Determinaciones del sistema de garantía de calidad de
las empresas
Esto
significa que es el mismo usuario es el que debe fijar y controlar el intervalo entre dos calibraciones. Nosotros recomendamos
para el
detector de gases
establecer un intervalo de calibración de 6 meses a 1 año. Ofrecemos al
cliente nuestra ayuda profesional para resolver las dudas sobre el
posible alto coste de la fijación de dicho intervalo. |
|
|
Aquí encontrará otros productos parecidos bajo la clasificación "Detector de gases":
-
Detector de gases - MF-420
(detector de de gases con diseño infantil para niveles de dióxido de carbono en interiores)
-
Detector de gases - PCE-GA3
(detector de de gases con forma de bolígrafo, LED y alarma “beep”)
-
Detector de gases - PCE-GA 70
(detector de calidad del aire para CO2, temperatura y humedad)
-
Detector de gases - IAQ910 & IAQ920
(detector de gases para el control del dióxido de carbono en interiores, Software, ...)
-
Detector de gases - PCE-LD 1
(detector de gases para aire acondicionado y sistemas de refrigeración)
-
Detector de gases -
Crowcon Clip / Clip +
(detector de gases de la serie Eikon mini-detector de gases con un tiempo de servicio de 2 años)
-
Detector de gases - Gasmann N
(detector de gases individual, opcional para más de 10 gases diferentes)
-
Detector de gases Gaseeker
(detector de gases con protección ATEX para mediciones autorizadas)
-
Detector de gases - Tetra Mini
(detector de gases múltiple con autorización ATEX)
-
Detector de gases MX6
(detector de gases de uso universal para la protección de personas)
-
Detector de gases Triple
(detector para 4 gases, para rápidas mediciones in situ o para mediciones prolongadas)
-
Detector de gases O3 Tetra5
(detector de ozono doble para ozono y oxígeno con autorización (ATEX II 2G EEx iad IIC T4)
-
Detector de gases - Cellar Safe
(detector de gases fijo para medir el contenido de
CO2 con alarma y relé para conectar)
-
Detector de gases MF-420IR
(detector de gases para la medición del
CO2 para la industria)
-
Detector de gases (con protección ATEX)
(para casi todo tipo de gases, para utilizarlo solo o conjuntamente con alarma para gases)
Si desea ver
o imprimir la sección correspondiente al detector de
gases en nuestro catalogo
pinche el símbolo de PDF.

|
Aquí encontrará la lista completa de todos los medidores
de la oferta de PCE Instruments.
|
Contacto España: PCE Ibérica S.L. C/ Mayor 53 - Bajo E-02500 Tobarra Tel. 902 044 604 Fax +34 967 543 542
|
Contacto Latinoamérica / Internacional: PCE Instruments Tel. +34 967 543 695 Fax +34 967 543 542
|
Contacto Chile: PCE Instruments Chile SA.
Calle Santos Dumont, N° 738, Local 4
Comuna de Recoleta - Santiago de Chile
Dpto. Técnico: +56 2 24053238
Dpto. Pedidos: +56 2 2595 2833
|
|
La misma página en alemán
en italiano
en inglés
en croata
en francés
en húngaro
en turco
en polaco
o en portugués
 |
