Caudalímetro electromagnético PCE-VMI
caudalimetro para la medición de todos los líquidos eléctricamente conductores / sin piezas móviles / no tiene desgaste mecánico / no tiene pérdida de carga adicional

Gracias a su compacta construcción, el caudalímetro electromagnético hace posible su uso en la construcción de máquinas y plantas. El caudalimetro electromagnético se puede emplear donde los caudalímetros con piezas móviles, como por ejemplo caudalímetros de aspas, no se pueden usar debido a la suciedad. Sirve para la medición continua del caudal o para la dosificación de líquidos eléctricamente conductores con una conductividad mínima de 50 μS/cm. El caudalimetro electromagnético funciona según el principio de inducción magnética: El tubo de medición se encuentra en un campo magnético. Si un medio conductor fluye a través del tubo de medición de forma perpendicular al campo magnético, se induce una tensión al medio que es proporcional a la velocidad del flujo media, y que es captada por dos electrodos. Como salida de señal se emite una señal de frecuencia proporcional al caudal. Si tiene alguna pregunta sobre el caudalímetro electromagnético, consulte la siguiente ficha técnica o o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este caudalimetro electromagnetico y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Información del caudalimetro electromagnetico  Instrucciones del caudalimetro electromagnetico  Certificado de la CE para el caudalimetro electromagnetico  Video del caudalimetro electromagnetico  Aquí encontrará más imágenes de productos del caudalimetro electromagnetico  Hoja de datos del caudalimetro electromagnetico

Caudalímetro electromagnético PCE-VMI

Caudalimetro electromagnetico serie PCE-VMI

- Sin piezas móviles

- No tiene desgaste mecánico

- Sección tubular libre

- Sin pérdida de carga adicional

- Resistente a líquidos sucios

- No necesita inspecciones

- Respuesta rápida (<500 ms)

- Requisitos mínimos en la entrada del conducto

Especificaciones técnicas

Tipo

VMI 7

VMI 10

VMI 20

Rango de medición

1 ... 20 l/min

2 ... 40 l/min

10 ... 180 l/min

Precisión

±2 % del valor de medición

±1 % del valor de medición

±2 % del valor de medición

Envío de señal a partir de

aprox. 0,5 l/min

aprox. 1 l/min

aprox. 5 l/min

Reproducibilidad

2 %

1 %

2 %

Conductividad del medio

Agua y otros líquidos conductivos / 50 µS/cm
(conductividades más bajas influyen en la precisión de la medición)

Temperatura del medio

máx. 90ºC

Temperatura ambiental

5 ... 70 ºC

Presión nominal

PN 16

Diámetro nominal

DN 7

DN 10

DN 20

Tipo de conexión

G 1/2"-ISO 228 exterior

G 1/2" -ISO 228 exterior

G 1"-ISO 228 exterior

Indicación de caudal

LED verde, parpadea proporcional al caudal

Señales de salida

Frecuencia de repetición de impulsos

855 impulsos/l

855 impulsos/l

200 impulsos/l

Resolución

1,2 ml/impulso

1,2 ml/impulso

5 ml/impulso

Formas de onda

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Señal rectangular NPN colector abierto, ciclo de trabajo 50:50

Intensidad de la señal

máx. 20 mA, corriente limitada

máx. 20 mA, corriente limitada

máx. 20 mA, corriente limitada

Tensión Pull-up máxima

30 VDC

30 VDC

30 VDC

Opcional:
Salida 4 ... 20 mA analógica (con coste adicional)

Especificaciones generales

Tiempo de respuesta

<500 ms

Conexión eléctrica

conector M12x1

Alimentación

24 VDC ±10 %

Corriente de entrada

máximo 80 mA

Contramedidas

resistente a sobretensiones (hasta 30 V) y protegido contra la inversión de polaridad (hasta -30 V)

Tipo de protección

IP 65

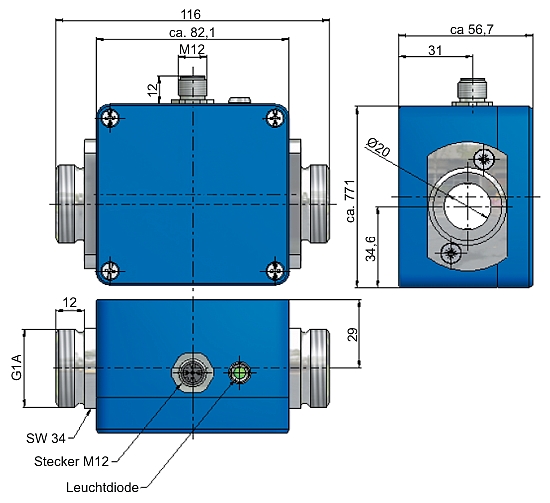

Dimensiones del caudalímetro electromagnético VMI 7 y VMI 10

Dimensiones del caudalímetro electromagnético VMI 7 y VMI 10

Dimensiones del caudalímetro electromagnético VMI 20

Dimensiones del caudalímetro electromagnético VMI 20

Contenido del envío
1 x caudalímetro electromagnético PCE-VMI, instrucciones de uso
¡Atención!
El cable de conexión no se incluye con el envío

Componente adicional

- Certificado de calibración de fábrica
Para empresas que deseen integrar su caudalimetro electromagnetico en su control interno de calidad. Este certificado de calibración de fábrica contiene una calibración de laboratorio que incluye el certificado con todos los valores de medición.

Certificado de calibración ISO para el caudalimetro electromagnetico PCE-VMI
