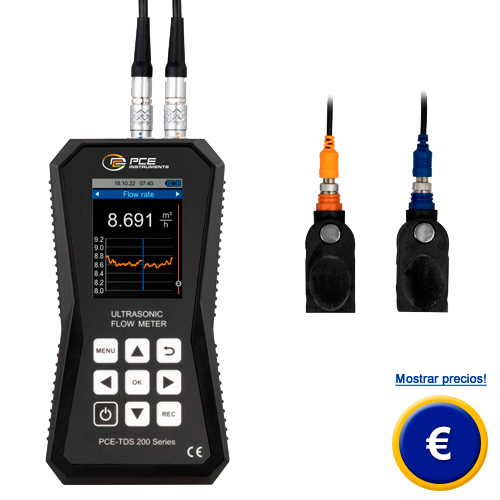

Caudalímetro por ultrasonidos serie PCE-TDS 200 |
|
|
El caudalímetro ultrasónico tiene un rango de medición de ±35 m/s. La precisión de ±1,5 % del valor de medición para tuberías ≥50 y ±3,5 % del valor de medición para tuberías DN <50, así como una reproducibilidad de ±0,5 % del valor de medición convierten este caudalímetro ultrasónico en un instrumento de medición preciso. Para instalar los sensores del caudalímetro ultrasónico correctamente dispone de un menú de ayuda de instalación. Con esta ayuda se indica de forma gráfica la calidad de la señal del caudalímetro ultrasónico. Adicionalmente se indica, también de forma gráfica, si los sensores del caudalímetro ultrasónico están posicionados a la distancia correcta. Una vez que ha introducido los ajustes de la tubería y del medio podrá visualizar en la pantalla del caudalímetro ultrasónico la velocidad del caudal, el caudal y el volumen. El caudalímetro ultrasónico le permite visualizar las mediciones en diferentes unidades, como por ejemplo: m³, l, gal, igl, mgl, cf, bal, ib, ob. Mientras realiza una medición es posible almacenar los datos en la memoria del caudalímetro ultrasónico. Puede ajustar la hora de inicio y parada y la cuota de registro entre 1 segundo y 12 horas. Los datos se almacenan en la memoria interna de 32 GB del caudalímetro ultrasónico. La capacidad de memoria del caudalímetro ultrasónico alcanza los 10 millones de datos. El software opcional le permite leer los valores almacenados del caudalímetro ultrasónico. Cuando desee realizar un análisis podrá visualizar los datos de forma gráfica o en una tabla. Si desea editar los valores de medición obtenidos con el caudalímetro ultrasónico podrá exportarlos en formato *.csv. Además, el software le permite generar un informe pdf. Para facilitar el manejo del caudalímetro ultrasónico puede ajustarlo a través del software. También es posible visualizar a través del software la evolución de los datos del caudalímetro ultrasónico en tiempo real. Para determinar con el caudalímetro ultrasónico la energía térmica se requieren adicionalmente dos termoelementos. El modelo PCE-TDS 200+ integra esta ampliación. Ambos sensores de temperatura del caudalímetro ultrasónico se conectan uno a la tubería de entrada y otro a la de retorno. En base a la diferencia de temperatura y el caudal medido el caudalímetro ultrasónico puede determinar la energía térmica. El caudalímetro ultrasónico le permite calcular y visualizar los gastos mientras realiza una medición. Por tanto, un campo de uso de este caudalímetro ultrasónico es la comprobación de sistemas de calefacción. La pantalla LCD a color del caudalímetro ultrasónico tiene un tamaño de 2,8", lo que permite una fácil lectura. Opcionalmente puede solicitar un certificado de calibración ISO o DAkkS. Si busca otro tipo de caudalímetro lo puede ver en el siguiente enlace. Si tiene alguna pregunta sobre el caudalímetro por ultrasonidos, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este caudalimetro por ultrasonidos y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L. |
|
|
|
|
|
Caudalímetro por ultrasonidos serie PCE-TDS 200 |
|
|
- Rango de medición: ±32 m/s |
|
|
Especificaciones técnicas |
|
Rango de medición |
±32 m/s |
Resolución |
0,001 m/s |
Precisión |
DN ≥50 mm: ±1,5 % del valor de medición para velocidades > 0,3 m/s |
Reproducibilidad |
±0,5 % del valor de medición |
Métodos de medición |
Z / V / N / W |
Medios |
- Agua |
Cualquier líquido con una impureza inferior a |
<5 % |
Material tubería |
- Cobre CU |
Material del revestimiento interior de la tubería |
- Sin revestimiento |
Temperatura |
(sólo modelo PCE-TDS 200+) |
Rango |
Tipo B: 600 ... 1800 °C |
Precisión |
Tipo B: ±(0,5 % + 3 °C) |
Termoelementos soportados |
B / E / J / K / N / R / S / T |
Otras especificaciones |
|
Parámetros de medición PCE-TDS 200 |
Velocidad del caudal / Caudal / Volumen |
Parámetros de medición PCE-TDS 200+ |
Velocidad del caudal / Caudal / Volumen / Temperatura / Potencia térmica / Energía térmica |
Unidades (dimensiones) |
mm / in |
Unidades (velocidad del caudal) |
m/s / ft/s |
Unidades (caudal) |
m³ / l / gal / igl / mgl / cf / bal / ib / ob / |
Unidades (volumen) |
m³ / l / gal / igl / mgl / cf / bal / ib / ob |
Unidades (temperatura) |
°C / °F |
Unidades (energía térmica) |
K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu |
Unidades (potencia térmica) |
W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h |
Unidades (moneda) |
€ / £ / $ / TL / Zł / ¥ |
Pantalla |
LCD de 2,8" |
Unidades |
Métrico / Imperial |
Idiomas del menú |
Alemán / Chino / Español / Francés / Holandés / Inglés / Italiano / Japonés / Polaco / Portugués / Ruso / Turco |
Condiciones ambientales |
-20 … +65 °C / 10 … 95 % H.r., sin condensación |
Memoria |
Capacidad de 32 GB / 10 millones de valores |
Interfaz |
USB (para medición en tiempo real, transferencia de datos, carga del acumulador) |
Protección IP |
IP52 |
Alimentación |
Acumulador LiPo, 3,7 V, 2500 mAh |
Cargador |
USB / 5 V DC / 500 mA |
Autonomía |
Aprox. 10 h |
Dimensiones |
165 x 85 x 32 mm |
Peso |
255 g |
|
|
|
|
|
|
|
|
Accesorios opcionales del caudalímetro ultrasónico serie PCE-TDS 200 |
|
TT-GEL El gel de acoplamiento permite una buena transmisión de las ondas por ultrasonido entre los sensores del caudalímetro ultrasónico y la tubería. Este gel de acoplamiento es apto para temperaturas entre -10 y +80 ºC. El contenido del frasco es de 100 ml. Es un gel a base de agua y proporciona protección adicional contra la corrosión. Esto es especialmente importante si las mediciones se van a realizar durante un periodo de tiempo prolongado. |
|
K-GEL A diferencia del TT-GEL, el K-Gel permite trabajar con temperaturas hasta +350 ºC. El gel de acoplamiento de alta temperatura se utiliza para garantizar una buena transmisión de ondas entre los sensores del caudalímetro ultrasónico y la tubería. El contenido del frasco es de 100 ml. |
|
PCE-TDS 200 SW Software para el caudalímetro ultrasónico con muchas funciones para analizar los valores de medición. Permite leer los valores durante una medición y visualización gráfica y en forma de tabla con estadística. Para editar los valores del caudalímetro ultrasónico se pueden exportar en formato *.csv. Adicionalmente genera un informe de los valores en formato *.pdf. Es posible ajustar los parámetros del caudalímetro ultrasónico a través del software. |
|
PCE-TDS 200 S Sensor Un par de sensores para tuberías DN 15-100 / 20-108 mm. Especialmente aptos para tuberías pequeñas. Los sensores tienen unas dimensiones de 45 x 30 x 30 mm y miden en un rango de temperatura de -30 a 160 ºC. Gracias los imanes incorporados en la parte inferior es posible montarlos sobre metales férricos. También pueden ser montados sobre una tubería con las bridas de velcro. |
|
PCE-TDS 200 M Sensor Un par de sensores para tuberías con un diámetro DN 50-700 / 57-720 mm. Especialmente aptos para tuberías de tamaño mediano. Los imanes incorporados en los sensores permiten montarlos en tuberías metálicas férricas. Adicionalmente se pueden montar usando las bridas de Velcro. El rango de temperatura es de -30 a 160 ºC. |
|
PCE-TDS 200 L Sensor Un par de sensores grandes para tuberías con un diámetro DN 300-6000. Este par de sensores es especialmente apto para tuberías grandes. Puede montar estos sensores usando las bridas de Velcro. Adicionalmente puede montarlos en tuberías metálicas férricas ya que los sensores incorporan unos imanes. Las dimensiones de estos sensores son de 91 x 52 x 44 mm. |
|
PCE-TDS 200 SR Sensor Sensor con raíl para tuberías DN 15-100 / 20-108 mm. Ambos sensores están situados sobre un raíl para simplificar su colocación. Para facilitar su manejo, hay un asa en el raíl. En la parte inferior del raíl hay imanes que permiten a los sensores sujetarse a las tuberías metálicas férricas. |
|
PCE-TDS 200 MR Sensor El gel de acoplamiento permite una buena transmisión de las ondas por ultrasonido entre los sensores del caudalímetro ultrasónico y la tubería. Este gel de acoplamiento es apto para temperaturas entre -10 y +80 ºC. El contenido del frasco es de 100 ml. Es un gel a base de agua y proporciona protección adicional contra la corrosión. Esto es especialmente importante si las mediciones se van a realizar durante un periodo de tiempo prolongado. |
|
TF-RA330 Serie Para realizar una medición de la energía térmica se necesitan dos sensores de temperatura. Este sensor puede medir temperaturas hasta 400 °C. El cierre de velcro garantiza que el sensor de temperatura quede firmemente sujeto al tubo y pueda volver a soltarse rápidamente en caso necesario. En comparación con los sensores adhesivos, estos termopares de tipo T pueden reutilizarse. Por lo tanto, los termopares son idóneos para medir la energía térmica. Estos termopares para el caudalímetro ultrasónico están disponibles en longitudes de 1, 3 y 5 metros. |
|
CAL-PCE-TDS-ISO El certificado de calibración ISO certifica los valores de medición bajo determinadas condiciones especificadas. El certificado de calibración del caudalímetro ultrasónico incluye el nombre y dirección del cliente. Este certificado se suele solicitar para cumplir con el control interno de calidad según la norma DIN ISO 9000. La calibración del caudalímetro ultrasónico se realiza en el propio laboratorio de metrología de PCE Instruments. Recomendamos una calibración anual del dispositivo. |
|
CAL-PCE-TDS-DAkkS La diferencia entre un certificado de calibración ISO y uno DAkkS es el control adicional del laboratorio de metrología en base a la norma DIN EN ISO 17025. Existen especificaciones sobre el contenido, la forma y el diseño del certificado de calibración. Además, hay diferencias en el ensayo y el número de puntos de medición. La ventaja de una calibración DAkkS es que el laboratorio de calibración o su certificado de calibración están reconocidos internacionalmente. Recomendamos una calibración anual del dispositivo. |
|
CAL-T2 Un certificado de calibración ISO para la medición de la temperatura del caudalímetro ultrasónico. La calibración se realiza en el laboratorio de metrología de PCE Instruments. Se recomienda realizar anualmente la calibración de temperatura del caudalímetro ultrasónico. La calibración de temperatura es sólo necesaria para el caudalímetro ultrasónico PCE-TDS 200+. Este certificado suele ser necesario para cumplir el control interno de calidad según la norma DIN ISO 9000. |
|
|
Contenido del envío |
|
|
El cálculo de la velocidad del flujo según el método de diferencia en el tiempo de ejecución se efectúa según la siguiente ecuación:
v - velocidad media del medio |
|
|
|
|
|
