Rotámetro serie PCE-VS
rotametro de plástico para la medición del caudal en tuberías y conductos de ventilación para aire Nm³/h o agua l/h, según modelo

El rotámetro es un instrumento para determinar el caudal de fluidos, es decir, líquidos o gases en tuberías. El rotametro de la serie VS trabaja según el principio del cuerpo en suspensión. En un tubo de medición de plástico cónico del rotámetro se encuentra un cuerpo en suspensión que es levantado por la inercia del propio fluido. La altura que alcanza el cuerpo en suspensión del rotametro depende del caudal. Si aumenta el caudal, aumenta la resistencia del flujo. El cuerpo en suspensión del rotámetro sube y aumenta la superficie entre el cuerpo en suspensión y el tubo de vidrio. Con ello desciende la resistencia de flujo hasta que es idéntica con la suma del la fuerza del peso del cuerpo en suspensión y la fuerza ascensional. El nivel como medida para el caudal se puede leer en una escala en el rotametro. Por tanto, el rotámetro está disponible en diferentes versiones. El rotametro se envía por defecto con una escala en l/h para agua o Nm³/h para aire. La lectura del caudal es facilitada por dos indicadores de valor teórico ajustables, integrados en el rotámetro. Si tiene alguna pregunta sobre el rotámetro, consulte la siguiente ficha técnica o o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este rotámetro y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas PCE Ibérica S.L.

Rotametro serie PCE-VS

 - Capacidad de lectura en l/h o Nm³/h

 - De alta resistencia

 - Resistente a la corrosión

 - Alta reproducibilidad

 - Alta reproducibilidad

 - Rango de 1,5 - 60.000 l/h


 - Montaje sencillo

 - No necesita ninguna alimentación externa

 - Clase de precisión 4, según VDI 3513

 - Para medios líquidos y gaseosos

 - Ajuste de los indicadores del valor teórico

 - Cuerpo flotante de PVDF (Polifluoruro de    vinilideno)

Especificaciones técnicas

Serie

VS11...

VS12...

VS13...

VS32...

VS33...

Propiedades

Precisión

clase de precisión 4, según VDI 3513, página 2

Presión nominal 30 ºC

PN 10

Temp. del medio

0 ... 60 ºC

0 ... 100 ºC

0 ... 40 ºC

Tubo de medición

PA (Trogramid)

PSU (Polisuifon)

PVC

Cuerpo flotante

PVDF (Polifluoruro de vinilideno)

Anillo O

EPDM (Etileno Propileno Dieno tipo M ASTM)

Serie VS1... (longitud = 335 mm)

Tipo

Valor nominal

Rango para agua

Rango para aire
0 ... 8 bar

VS 1_25A...

DN25

50 - 500 l/h

1,5 - 42 Nm³/h

VS 1_25B...

DN25

100 - 1000 l/h

2,5 - 87 Nm³/h

VS 1_32C...

DN32

150 - 1500 l/h

4 - 135 Nm³/h

VS 1_32E...

DN32

250 - 2500 l/h

7 - 237 Nm³/h

VS 1_40D...

DN40

200 - 2000 l/h

6 - 174 Nm³/h

VS 1_40F...

DN40

300 - 3000 l/h

9 - 324 Nm³/h

VS 1_40G...

DN40

600 - 6000 l/h

17 - 522 Nm³/h

VS 1_50G...

DN50

600 - 6000 l/h

17 - 525 Nm³/h

VS 1_50H...

DN50

1000 - 10000 l/h

29 - 903 Nm³/h

VS 1_50I...

DN50

1500 - 15000 l/h

53 - 1215 Nm³/h

VS 1_65J...

DN65

2000 - 20000 l/h

55 - 1635 Nm³/h

VS 1_65K...

DN65

3000 - 30000 l/h

80 - 2274 Nm³/h

VS 1_65L...

DN65

8000 - 80000 l/h

- - -

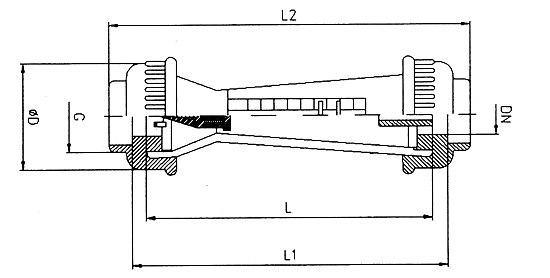

Dimensiones VS1... (L = 335 mm)

Serie VS3... (longitud = 165...200 mm)

Tipo

Valor nominal

Rango para agua

Rango para aire
0 ... 10 bar

VS3_10P...

DN10

1,5 - 15 l/h

0,01 - 1,8 Nm³/h

VS3_10Q...

DN10

2,5 - 25 l/h

0,2 - 3,2 Nm³/h

VS3_10R...

DN10

5 - 50 l/h

0,5 - 6,4 Nm³/h

VS3_10T...

DN10

10 - 100 l/h

0,8 - 10 Nm³/h

VS3_15S...

DN15

8 - 80 l/h

0,6 - 9,5 Nm³/h

VS3_15U...

DN15

15 - 150 l/h

1,4 - 19 Nm³/h

VS3_15V...

DN15

20 - 200 l/h

1,5 - 25 Nm³/h

VS3_25U...

DN25

15 - 150 l/h

1,0 - 21 Nm³/h

VS3_25W...

DN25

30 - 300 l/h

1,5 - 35 Nm³/h

VS3_25A...

DN25

50 - 500 l/h

3 - 60 Nm³/h

VS3_25B...

DN25

100 - 1000 l/h

6 - 100 Nm³/h

Dimensiones VS3... (L = 165...200 mm)

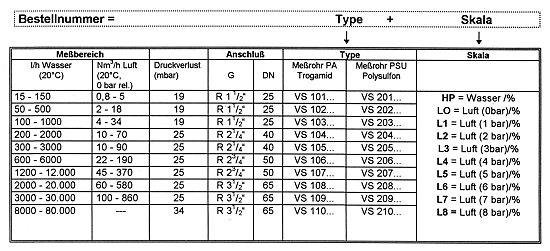

Ejemplos para pedir con el rotametro PCE-VS

Material del tubo de medición

Valor nominal

Flotador

Escala

PA Trogamid

DN40 / 200 ... 20000

Estándar

Agua l/h y %

VS11

40D

11

W0

Contenido del envío
1 x rotámetro serie PCE-VS

Componente adicional
- Contactos de alarma
Los contactos de alarma VSK1 y VSK2 sirven para el control externo del caudal que se desea limitar. Se introducen en la guía y pueden ser ajustados a cualquier valor de la escala marcada. Un imán conectado de forma fija al cuerpo flotante abre o cierra un contacto reed integrado en el contacto de alarma. La función de conmutación es estable. Esto quiere decir que el estado de conmutación sigue activo aún si el imán está alejado del contacto. Cuando se instale con posterioridad un contacto de alarma, tenga en cuenta que debe cambiar el cuerpo flotante estándar por el cuerpo flotante con imán.
