Distanciómetro escáner de paredes D-tect 100
localizador de conducciones eléctricas, madera u plástico

El distanciómetro / escáner de paredes D tect 100 ofrece la máxima seguridad. Este aparato localiza metales férricos y no férricos, conducciones eléctricas, madera e incluso plástico con una gran preci- sión. El distanciómetro escáner de paredes D tect operan con una técnica única de gran fiabilidad y ofrece una seguridad impensable hasta hoy a la hora de realizar perforaciones en paredes de las que no existan croquis o información sobre las tuberías, conducciones, encofrados ... que se encuentran en las mismas. En la pantalla del localizador se muestran p.e. la ferralla, las tuberías de cobre y las conducciones de agua de plástico hasta una profundidad máxima de 100 mm con la profundidad de perforación permitida en cada caso. Los daños por perforación son cosa del pasado. Las mediciones se pueden realizar sobre hormigón, ladrillo de exterior y paredes de construcción, también bajo super- ficies de enlucido, azulejo, papel pintado, parket y enmoquetado.

 - Alta precisión y fiabilidad
 - Resultados idénticos incluso en
   mediciones repetidas
 - Información sobre la profundidad de
   perforación permitida en todos los objetos
 - Indicador de pantalla claro y
   fácil de comprender
 - Manejo sencillo
 - Construcción sólida y estable
 - Aparato para profesionales de la construcción

Distanciómetro D-tect 100



Primero conectar el distanciómetro
y colocarlo sobre la pared

recorrer la pared en
posición horizontal

recorra ahora la pared
en posición horizontal

1- corte transversal / 2 - superficie de la pared
3 - objetos detectados / 4 - profundidad permitida

El operario desliza el distanciómetro sobre la zona de la pared a inspeccionar con la ayuda de sus cuatro ruedas. Tras recorrer aproximadamente ocho centímetros aparecen indicaciones en la pantalla digital. Según la información basada en la práctica, en vez de la profundidad y anchura reales de los objetos detectados, obtendrá una recomendación sobre la profundidad permitida y la distancia lateral a considerar. Para ello se tiene en cuenta una distancia de seguridad de alrededor de 20 milímetros. En sentido contrario, también podemos determinar la posición del armamento en una pared de yeso con el distanciómetro de un modo sencillo, para p.e. encontrar puntos donde colgar estanterías o cua- dros pesados. A pesar de que el distanciómetro localizador es bastante más caro que un buscador de metales convencional, en la práctica se amortiza rápidamente. Simplemente el tiempo de trabajo que el seguro no cubre al detectarse un desperfecto (organizar a los operarios correspondientes, soli- citar peritaciones, escribir informes para el seguro, etc.) y la implicación personal pueden superar rá- pidamente los gastos de adquisición del aparato. Aparte de eso, el empleo preventivo del distanció- metro localizador da la imagen de profesionalidad ante el cliente y le indica que la empresa contrata- da trabaja con gran esmero.

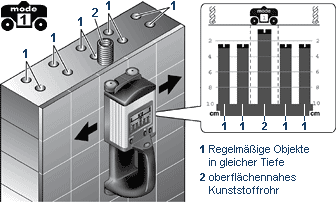

Distanciómetro escáner midiendo en una pared de bloque hueco



  - bloque hueco de exterior
  - tubería de plástico
  - enlucido

En materiales de paredes con estructura de huecos (por ejemplo bloques huecos) se muestran
 los huecos más grandes como objetos en el modo 1. En la pantalla aparecen 4 objetos regulares
 con una profundidad de penetración posible de 2,5 cm, así como un objeto directo en la superficie.
 La regularidad de los objetos más profundos nos determina la estructura de los huecos.

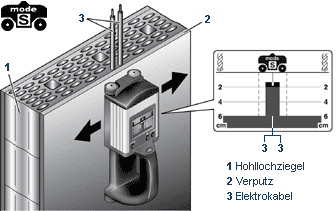

Distanciómetro escáner midiendo en una pared de ladrillo hueco



- ladrillo de exterior con huecos
  - 2 conducciones internas
   muy cercanas entre sí
  - enlucido

Como la distancia entre las dos conducciones es menor de 40 mm, ambas aparecen como un sólo objeto en la pantalla. El distanciómetro D TECT 100 no ofrece ninguna recomendación de perforación entre las dos conducciones debido a la cercanía de ambos objetos y el peligro que ello conlleva.

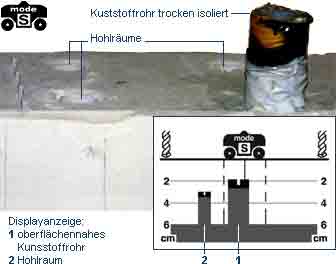

Distanciómetro escáner midiendo en una pared de ladrillos silicocalcáreos



 - bloque hueco
  - tubería de plástico (vacía y seca)
  - enlucido

El localizador nos da la profundidad de perforación permitida hasta el primer objeto - aquí
  la tubería de plástico. El modo S o 1 muestran la tubería de plástico y la estructura de
 los huecos. La tubería de plástico se puede diferenciar por la desviación de la estructura
 regular de los huecos o por la medición trasladada. En el modo 2 se omiten huecos
  o tuberías vacías con diámetros hasta 40 mm. Si la tubería está húmeda o llena
 de agua, se muestra también en el modo 2 con un diámetro menor de 40 mm.

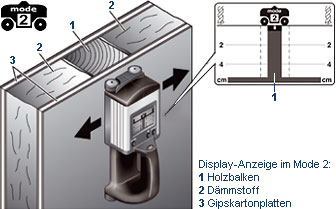

Distanciómetro escáner midiendo en una pared con sujeciones de madera o de metal



 - placa de escayola
  - con huecos rellenos de aislante
  - estructura: aquí con barras de madera

En paredes de estructura ligera es necesario localizar las sujeciones. La estructura puede distinguirse por la disposición regular de las sujeciones o por la anchura de sus conducciones.
Indicaciones de la pantalla: en la pantalla sólo se muestra la barra de madera, los huecos o el aislante son omitidos. La parte central de la barra de madera se muestra con precisión, la
 anchura de la barra en el caso de la madera puede variar con respecto a la anchura real. En
 el caso de sujeciones de metal, la anchura se muestra con precisión.

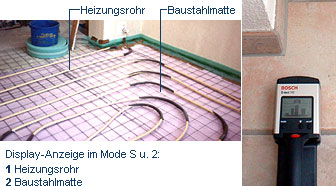

Distanciómetro escáner midiendo un sistema de calefacción de suelo



- material aislante
  - placas de acero de construcción
  - tuberías de calefacción de cobre o de plástico
  - capa y baldosa

El distanciómetro escáner muestra las placas de acero de construcción como una estructura regular con una posibilidad de profundidad de perforación de 3 cm. La tubería que se encuentra más alta (posible profundidad de perforación de 1,5 cm) es la que destaca. Si, en lugar de la placa de acero de construcción, se emplea una capa delgada o una capa de acero ligera por encima de las tuberías de la calefacción, el escáner detecta normalmente las tuberías de agua que se encuentran debajo.

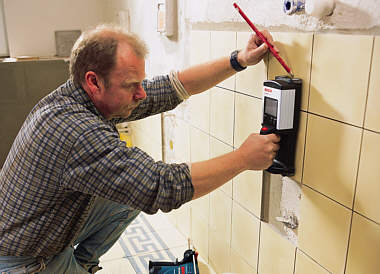

No desearía encontrarse con una conducción de agua al perforar una pared (imagen de la izquierda). Con este distanciómetro podrá trabajar tranquilo y seguro.

Contenido del envío
1  D tect 100 (con batería, bolsa protectora e instrucciones de uso)
