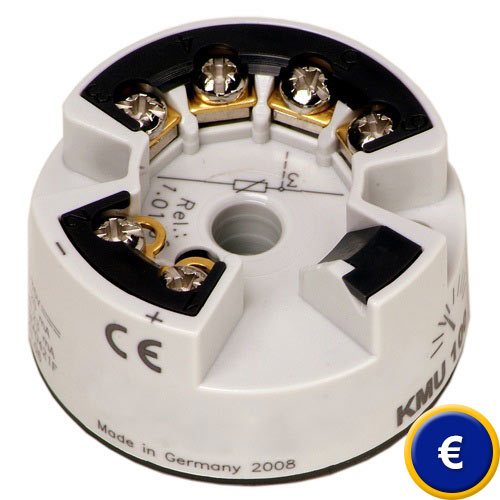

Transductor de temperatura KMU 100
transductor para sensores Pt100 / conexión para 2, 3 o 4 hilos / salida 4 - 20 mA / conexiones de aluminio o acero inoxidable

El transductor de KMU se ha concebido para detectar la temperatura de sensores Pt100 y convertirla en una señal normalizada. Este transductor de temperatura destaca por sus dimensiones compactas y permite una integración con casi cualquier sensor. El transductor de temperatura se configura online a través de una interfaz, pero también se puede enviar con los parámetros configurados. El transductor se puede usar de forma universal y ofrece la posibilidad de conectar sensores Pt100 de 2, 3 o 4 hilos. Cuando se conecta un sensor de 2 hilos, el transductor de temperatura KMU 100 dispone de una compensación automática de los conductos, lo que impide que se detecten temperaturas erróneas debido a la resistencia del conducto. El transductor se puede conectar en cualquier equipo con una entrada de 4 - 20 mA. Esto permite por ejemplo conectar el transductor a un indicador de gráfico de barras para detectar de forma rápida un cambio de temperatura. Si tiene más preguntas acerca del transductor KMU, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos al: 902 044 604 para España, +34 967 543 695 para Latinoamérica e internacional o en el +56 2 29382029 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto acerca del transductor KMU o cualquier producto de nuestros sistemas de regulación y control, de equipos de laboratorio, de instrumentos de medida o balanzas de PCE Ibérica S.L..

Transductor de temperatura KMU 100

- Transductor para sensores Pt100
- Instalación en cabezales de aluminio y acero
  inoxidable
- Alimentación por bucle de 4 a 20 mA
- Alta precisión

- Cable interfaz y software opcional
- Rango de medición hasta 650 ºC
- Apto para todos los sensores de resistencia
  WTR
- Alimentación universal hasta 35 V

Especificaciones técnicas

Carcasa

Plástico PC
Diámetro: 44 mm x altura: 22,5 mm
Orificio central de 7 mm
Sujeción 2 tornillos M4 para carcasa DIN B

Entrada

Pt100 de 2, 3 o 4 hilos

Salida

4 ... 20 mA
Carga máxima 21 mA
Carga mínima 3,5 mA

Rango de medición

-200 ... 650 ºC

Intervalo

min. 10 K

Precisión

<±0,1 % del valor final

Temperatura operativa

-40 ... 85 ºC

Conexión eléctrica

terminal de tornillo 1,5 mm²

Alimentación

10 ... 35 V DC
Tensión residual máx. ±5 %

Imagen de las conexiones del transductor de temperatura

Aquí observa las diferentes conexiones del transductor KMU 100

Contenido del envío
1 x transductor de temperatura KMU 100, instrucciones de uso

Componente adicional
Kit de parametrización PXU01 que se compone de:
1 x software, 1 x cable interfaz para USB, 1 x adaptador para KMU y sensores de temperatura WTR serie 4xx
