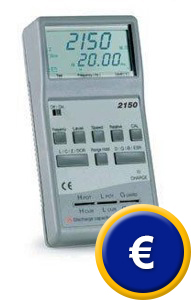

Medidor LCR digital PKT-2150
(aparato de medición especial para inductividad, capacidad y resistencia,
medidor portátil de impedancia AC/ DC)

El medidor LCR es un aparato portátil de gran precisión que determina la inductividad, la capacidad y la resistencia hasta 100 kHz. El medidor LCR tiene una precisión de 0,2 %. Por ello es probable- mente el medidor de impedancia AC/DC más innovador del mercado. Se recomienda el uso de este medidor LCR a ingenieros en su trabajo diario, a profesores de universidades técnicas para las expli- caciones de principios eléctricos; así como para el control de la producción y la fabricación. Ofrece la posibilidad de selección de rango manual o automática, 5 frecuencias de pruebas (100 / 120 Hz 1 / 10 und 100 kHz) y 4 tensiones de pruebas 50 / 25 mV eff / 1 V eff y 1 V DC (1 V DC sólo para me- diciones de resistencias). Las frecuencias y las tensiones de prueba se pueden seleccionar sin limi- tación de rangos. La doble pantalla LCD (60 x 33mm) hace posible simultanear dos valores diferen- tes. Los componentes pueden medirse en serie o en paralelo; la selección del tipo de medición más común se produce automáticamente, aunque puede ser modificada de modo manual. Si tiene alguna pregunta sobre el medidor LCR, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor LCR y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

  Características del medidor LCR:

- El primer medidor LCR en formato de
  bolsillo con frecuencia de prueba de hasta
  100 kHz y numerosas funciones como la
  obtención de Z, L, C, DCR, ESR, D, Q y θ

- Doble pantalla LCD (60 x 33 mm)

- Sucesión de medición rápida de 4,5 /s

- Selección de rango manual o automática
- Mediciones de resistencia DC

- Baterías recargables / alimentación en red

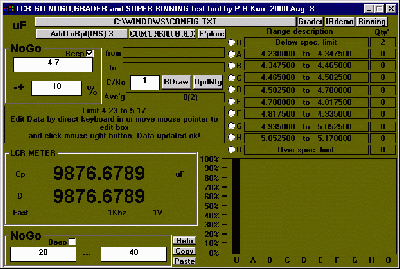

- Para PC con interfaz óptica RS 232 C

Z ...      Valor de impedancia absoluto
L ...      Inductividad
C ...     Capacidad
DCR ... Resistencia DC
ESR ... Resistencia en serie equivalente
D ...      Potencia de disipación
Q ...      Factor de calidad
θ ...       Ángulo de fase
Z, L, C y ESR ...

modo serie:   Z-θ, Cs-D, Cs-Q, Cs-ESR,
                    Ls-D, Ls-Q, Ls-ESR
modo paralelo: Cp-D, Cp-Q, Lp-D, Lp-Q

Contenido del envío
1 x medidor LCR universal PKT 2150, 1 x adaptador de AC/DC de 6 V, 1 x barra de cortocircuito,
2 x acumuladores Ni-MH de 1,2 V, 1 x maletín, instrucciones de uso

Adicional
- Pinzas de pruebas de 4 polos
- Cabeza palpadora TL 08 SMD
- Pinzas Kelvin de 4 polos
- Adaptador para infrarrojos

Aquí encontrará otros productos parecidos bajo la clasificación "Medidor de capacidad":

- Medidor de capacidad DM-9023
  (aparato de mano para examinar condensadores, bobinas, ...)

- Medidor de capacidad-9073
  (metro de RLC con el interfaz RS-232 y el software a la comunicación de datos)

- Medidor de capacidad-ESR PKT-2155
  (de mesa, combinación de LCR y ESR)
