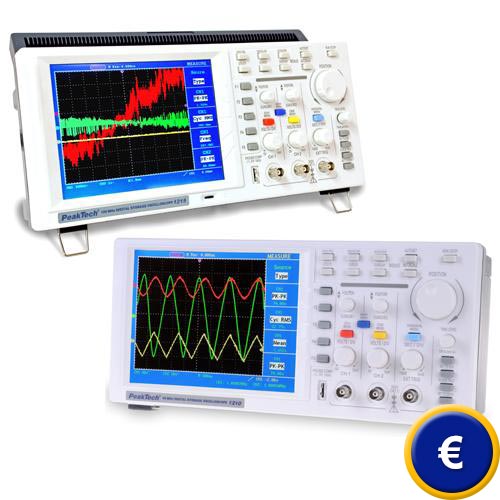

Osciloscopio de memoria PKT-1210 / PKT-1215
osciloscopio con registro de valores máximos y promedios / ajuste automático del rango de medición /
interfaz USB / memoria de 6000 puntos / ancho de banda hasta 100 MHz |
El osciloscopio de memoria PKT-1210 / PKT-1215 es un osciloscopio digital de la ultima generación de pantalla a color. Las ondas de medición se muestran en la pantalla LCD de alta resolución del osciloscopio de memoria PKT-1210 / PKT-1215. Debido a la iluminación de fondo integrada, se pueden realizar mediciones, incluso en condiciones de poca luz. El usuario puede transferir las imágenes de medición a su ordenador a través de la conexión USB (para la transmisión de grandes cantidades de datos en poco tiempo). El ancho de banda máximo es de 100 MHz y se puede realizar muchas mediciones un amplio campo de aplicaciones. El osciloscopio dispone de cinco diferentes funciones de medición y el análisis FFT. Este osciloscopio de memoria es de muy fácil manejo y por lo tanto es ideal para el campo de la educación. También el osciloscopio de memoria PKT-1210 / PKT-1215
se puede usar en el sector de servicios y gestión de calidad.
Aquí encontrará una visión general de todos los osciloscopios.
Si tiene alguna pregunta sobre el osciloscopio de memoria, consulte la
siguiente ficha técnica o póngase en contacto con nosotros en el número
de teléfono
902 044 604 para España,
para Latinoamérica e
internacional +34 967 543 695 o en el número +56 2 24053238
para
Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este
osciloscopio de
memoria y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas
PCE Ibérica S.L. |
|
|
- Interfaz USB
- Velocidad de muestro por canal máx.: 500
MS/s en
tiempo real
- Funciones de medición
automáticas
- Ancho de banda hasta 100 MHz
- Memoria hasta 6000 puntos por canal
|
- Disparo (trigger) automático
- Se puede medir máx. 400 V
- Resistencia de entrada 1 MΩ
- Análisis FFT
- Posible diferentes disparos
|
Especificaciones técnicas |
|
PKT-1210 |
PKT-1215 |
Ancho de banda |
60 MHz
|
100 MHz
|
Pantalla |
20 cm, TFT de 8" (640 x 480 píxeles)
|
Canales |
2 canales + disparo (trigger) externo + analizador lógico
|
Registro de los valores de medición |
Velocidad de muestreo en tiempo real |
250
MS/s (tiempo real) por canal
|
500 MS/s (tiempo real) por canal
|
Secuencia de medición |
normal, valor pico, promedio
|
Componente horizontal |
Rango de escala |
5 ns - 100 s / div |
Rango de medición |
1 S/s - 500 MS/s |
Componente vertical |
Sensibilidad |
5 mV - 10 V / div |
Acoplamiento de entrada |
DC, AC, GND |
Resistencia de entrada |
1 MΩ ± 2 % en paralelo con 15 pF ± 3 pF |
Tensión de entrada máxima |
400 V/DC y ACss |
Precisión DC |
3 % |
Transductor A/D |
8 bit |
Flanco de subida |
< 5,8 ns |
< 3,5 ns |
Componente de disparo (trigger) |
Modo de disparo |
flanco, vídeo, altérnate |
Modo de disparo |
auto, normal, single |
Acoplamiento de disparo |
DC, AC |
Funciones de medición |
Mediciones automáticas |
20 parámetros |
Diferencia de fase |
± 3° |
Memoria |
Función de memoria |
máx. 6000 puntos (1 canal) |
Especificaciones generales |
Interfaz |
USB |
Alimentación |
AC 100 - 240 V AC / 50 Hz |
Dimensiones (ancho x alto x profundidad) |
370 x 157 x 103 mm |
Peso |
1,75 kg |
Contenido del
envío
1 x osciloscopio de memoria PKT-1210 / PKT-1215, 2 x punta de sonda con conexión BNC, 1 x cable USB,
1 x software, 1 x cable de red, 1 x instrucciones de uso |
|
|
