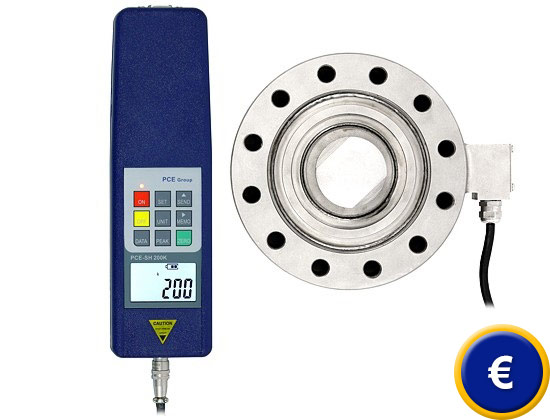

Dinamómetro PCE-SH 200K
dinamometro con célula dinamométrica cilíndrica externa para tracción y compresión / longitud del cable 5 m / rango máximo de 200 kN

El dinamómetro de tracción y compresión trabaja con una célula dinamométrica externa. El dinamometro (denominado también célula de fuerza) mide una fuerza ejercida sobre el sensor. Normalmente se pueden medir fuerzas de tracción y compresión por una deformación elástica. Los dinamómetros sirven, además de medir la fuerza, para pesar y para determinar el momento de torque. El cable de conexión es de 5 m y permite instalar la célula de carga p.e. a una máquina o instalación o para adaptar la célula a un puesto de prueba. El dinamómetro se destaca por su alta resolución y su alto rango de medición de hasta 200 kN. Esto permite medir la fuerza de tracción en una prensa o la fuerza de tracción de una hidráulica de forma sencilla y precisa. Este medidor no necesita ninguna célula adicional, pues la célula le permite efectuar mediciones de tracción y compresión hasta 200 kN. Encontrará otros dinamómetros con la misma funcionalidad, pero de dimensiones y rangos de medición inferiores aquí. Si tiene alguna pregunta sobre el dinamómetro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este dinamometro y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Ver / imprimir las instrucciones de uso del dinamómetro PCE-SH 200K

 - Indicación en Newton [N], toneladas [t] y libras
   [lb]
 - Alta resolución
 - Pantalla LCD con iluminación de fondo
 - Acumulador Ni-Hi recargable
 - Memoria Peak para rangos de tracción y
   compresión

 - Función de "medición valores límite"
 - Memoria para registrar 897 valores
 - Indicación del tipo de fuerza (tracción o
   compresión)
 - Protección por sobrecarga hasta 150 %, indica
   la fuerza
 - Incluye software

La pantalla legible y con iluminación de fondo del dinamómetro indica más que sólo el valor de medición. Muestra también la capacidad del acumulador, el valor medio y el valor pico de una serie de medición, así como el número de memoria correspondiente. Además, una flecha indica si se trata de una medición de tracción o compresión. Encima de la pantalla un LED indica si el medidor está encendido. En caso de sobrepasar un valor límite se le indica si se ha sobrepasado el valor límite superior o inferior, además de indicarlo mediante una señal acústica. También puede efectuar una puesta a cero mediante la tecla Zero. La iluminación de fondo se enciende y se apaga de forma sencilla. La tecla Set sirve para introducir los valores límite superior e inferior.

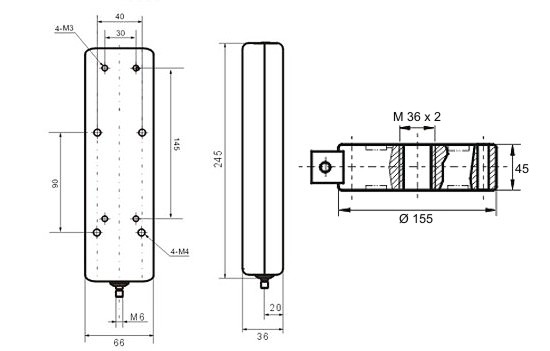

La célula dinamométrica puede ser instalada en una máquina o instalación (encontrará un esbozo con los datos de las perforaciones), atornilla corchetes (para trabajos de compresión) o atornilla un perno de presión (para trabajos de tracción). La perforación roscada (M36 x 2) se encuentra en ambos lados de la célula dinamométrica y sirve para atornillar ganchos y corchetes, así como para una sujeción en puestos de prueba.

Contenido del envío
1 x dinamómetro de tracción y compresión
1 x célula dinamométrica externa con 5 m de
  cable
1 x acumulador recargable Ni-Hi
1 x software
1 x cargador (12V / 230 V el componente de red)
1 x maletín de transporte
instrucciones de uso

Software



El software de análisis en tiempo real está concebido de tal forma que lo pueda usar sin tener conocimientos previos del programa. El usuario puede iniciar y parar la medición de forma muy sencilla cuando el dinamómetro digital PCE-SH 200K esté conectado al ordenador.

Adicional
- Calibración y certificado ISO de laboratorio
Para empresas que deseen integrar su dinamómetro en su control interno de calidad o para su recalibración anual. Este certificado según la normativa ISO, contiene una calibración de laboratorio incluido el certificado con todos los valores de medición.
