Termómetro de suelo con varios canales
PCE-T390 termometro de
suelo para sondas tipo
K, J y Pt100, con registro de datos en
tarjeta de memoria SD (formato xls) /
gran pantalla LCD / alimentado por
batería o por un componente de red
(opcional)

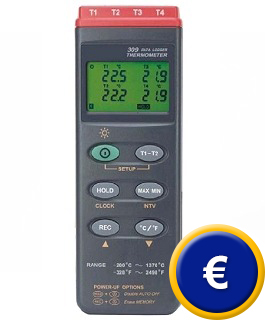

El termómetro de
suelo
digital PCE-T390 con cuatro canales de
entrada alimentado por baterías con memoria
interna a través de una tarjeta SD (1 a 16
GB) para sondas tipo K, y dos canales para
sensores de temperatura Pt100.
Los valores registrados en el termometro de
suelo se
guardan en la tarjeta de memoria en formato xls, por lo que no necesita ningún software
adicional para su valoración. El termómetro
de suelo tiene
un software y que no está incluido
en el envío del termómetro, por lo que hace posible
registrar a través del puerto RS-232, los valores
en tiempo real en su PC. El termometro de
suelo PCE-T 390 lo puede usar como
aparato de mano para mediciones in situ, y
también para mediciones continuas y
vigilancia gracias a su memoria. El
termómetro de suelo de varios canales lo puede usar
prácticamente de forma ilimitada en el
mantenimiento, la conservación, el
diagnóstico de máquinas y el control de
calidad. A la hora de registrar datos puede
seleccionar libremente la cuota de medición.
También puede usar este termometro de suelo
para la medición en tiempo real y como
registrador de datos. Puede conectar al
termómetro de suelo cualquier sonda de
temperatura del tipo K, J y Pt100.
También se puede seleccionar el
intervalo de grabación en el termómetro
de contacto digital durante la grabación
de dichos datos. Disponemos de otros
dos modelos de termómetro, el
PCE-T312, con
varios canales y en el que se puede conectar varios sensores de
temperatura / termo elementos de tipo K, pero sin memoria de datos
interna.
Podrá utilizar el termómetro de suelo para mediciones online y como logger de datos.
Esto quiere decir que puede realizar mediciones directas in situ o
que puede programar el aparato previamente para que mida cuando y
como usted desee. En la pantalla podrá ver simultáneamente las temperatu- ras de los cuatro canales (siempre que se encuentren
conectados los sensores correspondientes).
Siguiendo el enlace del
protocolo de la interfaz del Termómetro de suelo encontrará un
pequeño extracto del mismo. Puede conectar al aparato todos los sensores de
temperatura
/ termo elementos tipo K. Encontrará una amplia
gama en nuestra pagina web. También podrá obtener una calibración DIN
ISO para el termómetro de suelo PCE-T390 (con
el certificado de control correspondiente).
Si desea ver otro tipo de termómetro podrá verlo en este
enlace.
- Indicado para termo elementos tipo K y J
con clavija
(se pueden adaptar 4 a la vez)
- 2 canales de entrada
para sensores de
temperatura Pt100
- En el envío se
incluyen 2 sensores de
temperatura tipo K (TF-500)
- Termometro
de suelo con memoria
interna
tarjeta SD (1 a 16 GB)
- Posibilidad de hacer registros en tiempo
pero se requiere un software opcional
- Existen
diferentes
sensores
de temperatura que se adaptan a este
termómetro y que puede solicitar de manera
opcional
- Este
termómetro de suelo tiene la pantalla
LCD con iluminación de fondo
- Cuota de medición ajustable
- Muestra valores de la temperatura máxima
y mínima
- Selección de unidades (ºC o ºF)
- Indicador de carga
de batería baja
- Función de desconexión
automática Auto-
Power-Off del termómetro de suelo (esta
función se puede desconectar)
- La carcasa es de plástico ABS
- El software del termometro de suelo es
compatible con Windows, para la
transmisión
de datos en tiempo real
Ver / imprimir las
instrucciones de uso del termometro de suelo
PCE-T390
Especificaciones
técnicas
Rango de
medición
Tipo K: -100 ...+ 1370
°C
Tipo J: -100 ... +1150 ºC
Tipo Pt100: -200 ... +850 ºC
Resolución
Tipo K: 0,1 °C
(-100 ... +1000 °C)
1 °C (+1000 ... +1370 °C)
Tipo J: 0,1 °C
(-100 ... +1000 °C)
1 °C (+1000 ... +1150 °C)
Tipo Pt100: 0,1 °C
(-200 ... +850 °C)
Precisión
a 23 ºC ±5 ºC
Tipo K: ± (0,4 %
+ 1 ºC)
Tipo J: ± (0,4 % + 1 ºC)
Tipo Pt100: ± (0,4 % + 1 ºC)
Cuota de
medición
1
... 3600 segundos (regulable)
Entradas
de los sensores de temperatura
4
entradas tipo K / 2 entradas tipo Pt100
Memoria
flexible a
través de la tarjeta de memoria SD
(1 a 16 GB)
Requisitos
del sistema para software (transmisión de datos del termómetro de contacto al PC
en
tiempo real)
A
partir de Windows 95
Entradas
para sensores de temperatura
4
para clavijas miniatura estándar
Pantalla
52 x 38 mm LCD
con iluminación de fondo
Alimentación
6 x baterías 1,5
V AA /
componente de red de 9 V (opcional)
Auto
desconexión
El
termómetro de contacto posee una auto desconexión automática trascurridos 30 minutos, si en este tiempo no se acciona ninguna tecla. La función de auto desconexión también puede ser desconectada / inutilizada.
Temperatura
ambiental
0
... +50
°C, <85 % H.r.
Dimensiones
177 x 68 x 45 mm
(alto x ancho x profundo)
Peso
490
g (batería incluida)
Ámbitos
de uso
El
termómetro de suelo PCE-T390 se puede
utilizar para realizar mediciones
directas in situ y además, gracias a su
memoria interna con tarjeta SD podrá
realizar mediciones y controles de larga
duración de manera ilimitada en / para:
- Mantenimiento, diagnóstico y análisis de máquinas
- Investigación y desarrollo, desarrollo de productos
- Control de calidad, producción, análisis de procesos
Aquí
encontrará otro termómetro de suelo de un canal con memoria de
datos, interfaz RS-232 y software.
Ejemplos de utilización del termómetro
de varios canales.
Realizando una
comprobación de la temperatura en una
plancha con el termometro PCE-T390
Midiendo la temperatura del motor de un coche con el termómetro y
una sonda de varilla.
El termometro de
suelo PCE-T390 midiendo los productos
congelados en un frigorífico
Midiendo la temperatura del
calefactor de un coche con el termómetro.
Imágenes
de uso del termómetro de suelo
Software
El termómetro de suelo PCE-T 390 se
puede configurar a través de los mismos
mandos del termometro. Esto significa que
puede ajustar la fecha y hora y también
la cuota de medición. Los datos se
guardan en la tarjeta de memoria SD en
forma de tabla en formato xls. A
continuación puede ver una imagen de la
presentación en forma de tabla.

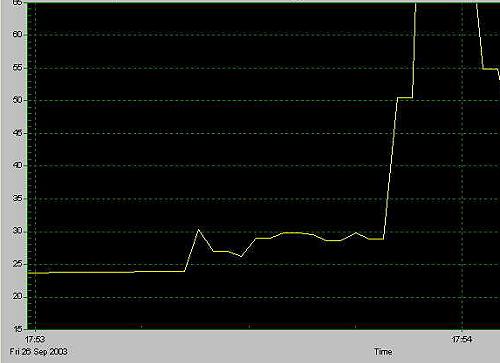

Gracias a la
valoración en formato xls del termómetro de
suelo es posible elaborar un gráfico
en el que se vean los cuatro canales
simultáneamente, sin la necesidad de un
software adicional.

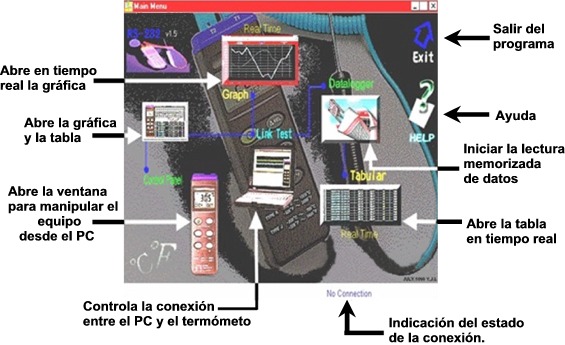

Con el cable RS-232
y el software opcional del termometro de
suelo se puede registrar en
tiempo
real los valores adquiridos por el termómetro y
valorarlos.
Contenido del
envío
1 x termometro de suelo con varios canales
PCE-T390, 2 x sensores de temperatura
tipo K 6 x baterías, 1 x tarjeta
de memoria SD, instrucciones de uso
Accesorios
opcionales disponibles
- Certificado y calibración ISO
Para empresas que deseen integrar el
termómetro de suelo en su control interno
de calidad o deseen calibrarlo anualmente.
El certificado según la normativa ISO
contiene una calibración de laboratorio
incluido el certificado con todos los
valores de medición. También se indica en el
informe el nombre y la dirección de la
empresa o de la persona que lo pidió.
- Paquete software
incluido el cable USB
El software sirve para transmitir los
valores del termometro de suelo al ordenador o al
portátil en tiempo real. Estos valores de
medición pueden ser enviados a su vez a
otros programas, como p.e. MS Excel. El
envío incluye el cable de conexión.
- Adaptador de red
Adaptador de red para el funcionamiento del
termometro de suelo para 230V/50Hz. Ideal
para realizar mediciones de la temperatura
con el termómetro de larga
duración.
- Sensores de temperatura Pt100
Por
favor, póngase en contacto con nuestros
técnicos. Ellos le asesorarán para que
seleccione el sensor más apropiado.
Calibración
y certificación ISO
Puede adquirir un
certificado de calibración ISO para el termómetro de
suelo. Se extenderá un protocolo de control con los
datos postales de su empresa en el que consta una
certificación y calibración de laboratorio del termómetro de
suelo, que podrá
pertenecer a su base interna de controladores ISO y con el que se
demuestra que el termómetro de suelo tiene la
posibilidad de recuperación del patrón de medición nacional. Más
información al respecto:
Calibración:
Control de la corrección de las magnitudes de medición del
termómetro de suelo, sin
intervención en el sistema de medición. O bien: determinación de
la desviación sistemática del indica- dor con respecto al valor
real de la magnitud de medida.
Documento o certificado de calibración:
documenta las propiedades técnicas del termometro
corres-pondiente así como la posibilidad de recuperación del patrón
de medición nacional.
Intervalo de calibración: Para
poder realizar mediciones correctas duraderas, el
termometro debe controlarse o calibrarse periódicamente. Este periodo de
tiempo del termometro se llama intervalo de calibración. No se puede determinar
con precisión cuándo se debe recalibrar el termometro. Para poder
fijar el intervalo hay que considerar los siguientes puntos clave:
Rendimiento del
termometro de suelo
Frecuencia de uso
del termometro
Condiciones ambientales
del termometro
Estabilidad de las calibraciones
anteriores
Precisión de
medición requerida
Determinaciones del sistema de garantía de calidad de
las empresas.
Esto
significa que es el mismo usuario el que debe fijar y controlar el intervalo entre dos
calibracio- nes para el termometro. Nosotros recomendamos
establecer un intervalo de calibración de 1 a 3 años. Además le ofrecemos al
cliente nuestra ayuda profesional para resolver las dudas sobre el
difícil proceso de establecimiento de dicho intervalo
de calibración para este termometro.
Tenga en cuenta también que:
Cuando se calibra un termometro de contacto, deberá calibrarse con
el sensor de temperatura con el que haya sido empleado o con el que
haya sido enviado. La precisión de la calibración depende por tanto
del termometro y del sensor conjuntos. En el caso del
termometro de suelo significa que se debe
realizar una calibración para hasta cuatro sensores de temperatura.
