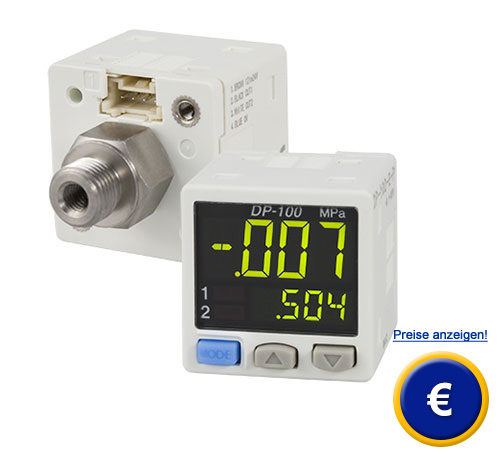

Captador de
presión serie DP100A |
||||
|
El captador de presión de la serié DP100A es ideal para controlar y visualizar la presión atmosférica. Gracias a una alta resolución y reproducibilidad con una histéresis baja, este captador de presion tiene un uso muy versátil. El valor de presión actual se visualiza en la pantalla LCD del captador de presión, que cuenta con dos líneas y 12 segmentos. Para conseguir un uso lo más flexible posible el operador puede seleccionar las unidades de presión. También puede ajustar el tiempo de respuesta del captador de presión desde 2,5 a 5000 ms. La conexión del captador de presión se realiza a través de una rosca interior M5 o una rosca exterior G1/8. Un captador de presión de la serié DP100A ofrece una salida de transistor que permite cumplir varias funciones: Un contacto de conmutación sencillo, contacto de conmutación con histéresis, comparador de ventanas o un control de caída de presión. Además el captador de presión dispone de una salida de tensión analógica la cual, realizando los ajustes adecuados en el menú interno, se puede convertir en una entrada digital para ajustar la presión de referencia. La conexión eléctrica se puede realizar bien a través del conector Plug-In o el conector M8. Las aplicaciones más comunes son por ejemplo control de succión, comprobador de estanqueidad o control de presión. En el siguiente enlace encontrará otros modelos de captadores de presión más adecuado a sus necesidades. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica. |
||||
|
||||
|
Captador de presión serie DP100A |
||||
|
- Salida de tensión analógica y una salida |
- Rango de medición -1 a +1 bar o -1 a 10 bar |
|||
|
Especificaciones técnicas |
||||
DP101-AEP |
DP102-AEP |
|||
|
Rango de medición |
-1,00 ... 1,00 bar |
-1,0 ... 10,0 bar |
||
|
Sobrepresión máxima |
5,0 bar |
15,0 bar |
||
|
Resolución |
0,001 bar |
0,01 bar |
||
|
Reproducibilidad |
± 0,1 % |
± 0,2 % |
||
|
Dependencia de la temperatura |
máx. 0,5% |
máx. 1% |
||
|
Indicación del valor de medición |
dos líneas con 12 segmentos en 3 colores y 4 dígitos |
|||
|
Medios |
gases no corrosivos |
|||
|
Tiempo de respuesta |
2,5 ... 5000 ms |
|||
|
Salida transistor |
1 x transistor PNP, 100 mA |
|||
|
Modo de salida |
Encendido/apagado, histéresis, comparador de ventana, control de succión |
|||
|
Salida de tensión analógica / |
1 ... 5 V |
0,6 ... 0,5 V |
||
|
Material de la carcasa |
plástico |
|||
|
Tipo de protección |
IP40 |
|||
|
Dimensiones |
30 x 30 x 25,5 cm |
|||
|
Tipo de conexión |
DP10xAEP: Cable de conexión |
|||
|
Conexión de presión |
roscado interior M5 y roscado exterior G1/8 |
|||
|
Alimentación |
12 - 24 V DC |
|||
|
Condiciones ambientales |
-10 ... +50 ºC , 35% ... 85% |
|||
|
Peso |
aprox. 45 g |
|||
|
El captador de presion de la serie DP100A son indicadores de presión muy compactos que se utilizarn para diferentes tareas de medición. En la salida de transistor del captador de presión se pueden definir valores límites y cuando se exceden, se activa una alarma. Además, este captador de presión proporciona una salida analógica, que transmite el valor actual a sistemas de nivel superior. Así, por ejemplo, un registrador de datos conectado puede guardar los valores de medición durante un largo período de tiempo. |
|||
|
Contenido del
envío |
||||
|
Versiones disponibles |
||||
|
DP101AEP |
Rango de medición: -1,00 ... 1,00 bar, cable de conexión |
|||
|
DP102AEP |
Rango de medición: -1,0 ... 10,0 bar, cable de conexión |
|||
|
DP111AEPJ |
Rango de medición: -1,00 ... 1,00 bar, conector M8 |
|||
|
DP112EPJ |
Rango de medición: -1,0 ... 10,0 bar, conector M8 |
|||
|
Componentes adicionales |
||||
|
Cable de conexión |
Tipo |
Longitud |
||
|
DP100-C2 |
Cable de conexión |
2 m |
||
|
DP100-C5 |
Cable de conexión |
5 m |
||
|
DP100-UZ20 |
Clavija M8, recta |
2 m |
||
|
DP100-UZ50 |
Clavija M8, recta |
5 m |
||
|
DP100-UZ21 |
Clavija M8, en ángulo |
2 m |
||
|
DP100-UZ51 |
Clavija M8, en ángulo |
5 m |
||
|
Accesorios de montaje |
||||
|
DP100-DP1 |
Ángulo para montaje a la mesa |
|||
|
DP100-DP2 |
Marco para montaje a un panel |
|||
|
DP100-DP3 |
Cubierta frontal para el sensor, con montaje a un panel (solo en combinación con el DP100-DP2) |
|||
|
|
||||
|
|
|
|||
|
