Vatímetro PCE-360
vatimetro de tres fases y medidor de energía (en tiempo real) con memoria de datos, interfaz para el PC y software
|
El

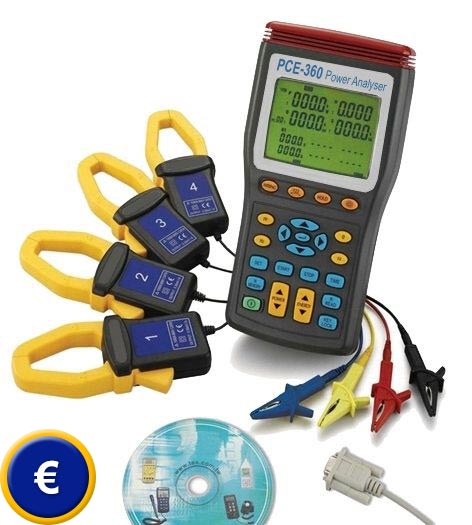

vatímetro digital de potencia de tres fases (Power Analyzer) PCE-360 sirve para medir la potencia en una o en tres fases. Para ello, su gran pantalla presenta hasta 10 valores. Se pueden adaptar hasta 4 pinzas de corriente a la vez. En el modo manual el
vatimetro digital puede guardar 99 valores de manera directa. En el modo de registro de datos se pueden guardar hasta 20000 valores, por eso este
vatímetro digital de potencia de tres fases es ideal para realizar análisis de larga duración. Los valores guardados en el aparato pueden ser transmitidos al PC para su posterior valoración. En el envío encontrará todo lo necesario para realizar la medición y la valoración (también el software y el cable de datos). El
vatimetro digital de potencia se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración
anual. Si tiene alguna pregunta sobre el vatímetro
digital, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este
vatimetro digital y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.
|

|

|
- Control en tiempo real, grabación y medición de corriente y de tensión con 10 indicaciones. - Posibilidad de calibración ISO adicional.
|
Especificaciones técnicas |
AC Medición de tensión |
Rango de medición |
50 … 600,0 V valor efectivo real |
Resolución |
0,1 V |
Precisión |
±1.5 % valor de medición + 10 dígitos |
Resistencia de entrada |
2 MΩ |
Protección contra sobrecarga |
1000 V rms |
Frecuencia nominal de la red eléctrica |
45 … 66 Hz |
AC Medición de corriente |
Rango de medición |
3 ... 999,9 A valor efectivo real |
Resolución |
0,1 A |
Precisión (incl. Pinzas de corriente) |
±1,5 % valor de medición + 15 dígitos |
Señal de salida pinza de corriente |
0,35 mV/A |
Protección contra sobrecarga |
1000 A rms |
Frecuencia nominal de la red eléctrica |
45 … 66 Hz |
Potencia efectiva P |
Rango de medición |
150 W ... 999,9 kW |
Resolución |
0,1 kW |
Precisión |
±1,5 % valor de medición + 20 dígitos |
Potencia aparente S |
Rango de medición |
150 VA ... 999,9 kVA |
Resolución |
0,1 kVA |
Precisión |
±1,5 % valor de medición ± 20 digitos |
Potencia reactiva Q |
Rango de medición |
150 Var ... 999,9 kVar |
Resolución |
0,1 kvar |
Precisión |
±1,5 % valor de medición ±20 dígitos |
Factor de potencia (cos Φ) |
Rango de medición |
0 … +1 |
Resolución |
0,001 |
Precisión |
±0,06 |
Ángulo de fase (Φ) |
Rango de medición |
-90° .... +90° |
Resolución |
0,1° |
Precisión |
± 3° |
Medición de frecuencia (U > 50V) |
Rango de medición |
40 ... 100 Hz |
Resolución |
0,1 Hz |
Precisión |
±0,1 % valor de medición +2 dígitos |
Fuente de medición |
Tensión U1 > 10 V |
Medición de la rotación de fase (UL > 50V) |
Rango de tensión de entrada |
3P > 10 V |
Sentido normal de la rotación de fase |

|
Sentido inverso de la rotación de fase |

|
Fuente de medición |
U1, U2 y U3 |
Medición de energía o trabajo efectiva |
Rango de medición / Resolución |
0 … 9999 MWh |
Precisión |
±1,5 % valor de medición +20 dígitos |
Intervalo del temporizador |
1 segundo |
Precisión del temporizador |
±50 ppm (25° C / 77° F) |
Medición de energía o trabajo aparente |
Rango de medición / Resolución |
0 … 9999 MVAh |
Precisión |
±1,5 % valor de medición +20 dígitos |
Intervalo del temporizador |
1 segundo |
Precisión del temporizador |
±50 ppm (25° C / 77° F) |
Medición de energía o trabajo reactiva |
Rango de medición / Resolución |
0 … 9999 MVArh |
Precisión |
±1,5 % valor de medición ±20 dígitos |
Intervalo del temporizador |
1 segundo |
Precisión del temporizador |
±50 ppm (25° C / 77° F) |
Medición de armónicos |
Orden |
1 … 63 |
Precisión |
±3 % THD |
Fuente de medición |
U1, U2, U3 > 10 V I1, I2, I3 > 3 A |
Forma de onda |
Visualización |
A través del software para PC |
Especificaciones técnicas generales |
Frecuencia de muestreo |
1/s |
Máxima tensión entre entradas de corriente y neutral. |
1000 Vrms |
Diámetro máximo del cable al utilizar las pinzas de corriente |
Ø 42 mm |
Pantalla |
LCD de 4 dígitos |
Memoria |
50 registros para almacenamiento manual. Tarjeta SD de 4 GB para registro de datos |
Alimentación |
8 x pilas tipo AA de 1,5 V Adaptador: 100-240VAC / 50-60Hz |
Duración de las pilas |
Aprox. 50 horas |
Desconexión automática |
Aprox. después de 30 min. de inactividad |
Condiciones de funcionamiento |
0 … +40 °C <80 % H.r. (hasta +31 °C) <50 % H.r. (+32 hasta +40 °C) |
Coeficiente de temperatura |
0,1 * (precisión correspondiente) / °C (< +18 o > +28 °C) |
Condiciones de almacenamiento |
-10 … +60 °C<70 % H.r., sin condensación |
Dimensiones |
Aparato de medición: 235 x 117 x 54 mm Pinzas de corriente: 193 x 88 x 40 mm |
Peso |
Aparato de medición: aprox. 730 g (pilas incluidas) Pinzas de corriente: aprox. 333 g |
Tipo de protección / Normativa |
IP 65 / IEC 1010 - 1, 600 V CAT III |
Software |


|
Contenido del envío |
1 x

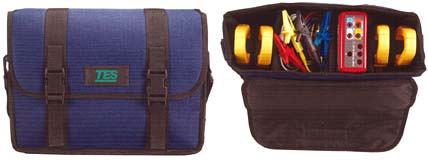

Vatímetro digital PCE-360 4 x Pinzas de corriente 4 x Pinzas de presión aislados con un cable de 3 m cada una 4 x Cables de medición de seguridad 8 x Baterías de 1,5 V 1 x Adaptador de red 1 x Bolso de transporte 1 x Cable USB para el PC 1 x Software (inglés, alemán) 1 x Instrucciones de uso |
 |
Componentes opcionales - Certificado de calibración ISO (para empresas que deseen incorporar el aparato a las herramientas de control interno de la empresa o para la recalibración anual. La certificación ISO contiene una calibración de de laboratorio con certificado de control incluido con todos los valores de medición. |
 |
- Adaptador USB - RS 232 (para la transmisión de datos a un laptop) |
 |

|
