Medidor de fuerza CNR SR
medidor de fuerza para fuerza de tracción y de compresión,
con grandes prestaciones, con interfaz RS-232 y software opcional

Este medidor de fuerza propone numerosas funciones diseñadas para facilitar el trabajo del usuario. El medidor de fuerza CNR dispone de una gran pantalla con gráfico de barras e iluminación de fondo. Las comprobaciones se pueden realizar de modo manual o con el puesto de prueba. La carcasa de metal hace que el aparato sea resistente y le proporciona una protección contra interferencias electro-magnéticas. Tiene un protector contra golpes de goma. El aparato posee una alta velocidad de funcio-namiento y se pueden definir los valores de tolerancia. Cada medidor de fuerza posee una salida RS-232 para transmitir de modo directo los valores de medición a un PC (paquete de software opcional).
En el envío se encuentran todas las piezas y adaptadores que se deben atornillar al aparato depen-diendo del uso que se le quiera dar y la medición de fuerza a realizar.
Una ventaja adicional del medidor de fuerza CNR es su alta cuota de medición de 1000 / s. Por medio de la base de montaje adicional la célula dinamométrica se puede fijar al puesto de prueba LTS-20. El puesto de prueba es ideal para la medición de tracción y de compresión en los controles de calidad y en los experimentos llevados a cabo en un laboratorio.

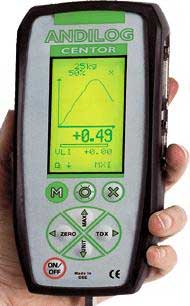

Medidor de fuerza CNR SR

Representación esquemática de la pantalla
del medidor de fuerza CNR SR

Características

- Gran pantalla (40 x 70 mm) con representación gráfica (diagrama F-t)
- Medición e indicación de pantalla en las siguientes unidades: en N, daN, kN, gf, kgf, lb, oz
- Posibilidad de ajuste de los valores límite
- Control del estado de la batería
- Cuota de medición de aprox. 1000/s
- Cálculo del valor pico
- Interfaz de datos RS-232 para transmisión de datos al PC (el software es opcional)
- Protección de sobrecarga
- Taraje en todo el rango
- Recuperación de la última fecha de calibración
- Posibilidad de montaje de un puesto de prueba (con la base adaptadora opcional)

Especificaciones técnicas

Modelo de medidor de fuerza

CNR-
SR-10N

CNR-
SR-50N

CNR-
SR-250N

CNR-
SR-1000N

Rango de medición

0 ... 10 N
0 ... 1 kg

0 ... 50 N
0 ... 5 kg

0 ... 250 N
0 ... 25 kg

0 ... 1000 N
0 ... 100 kg

Precisión

0,001 N
0,1 g

0,005 N
0,5 g

0,02 N
2 g

0,01 N
10 g

Resolución

0,01 N

0,05 N

0,25 N

1 N

Cuota de medición

hasta 1000 / s

Unidades de medición

N, daN, kN, gf, kgf, lb, oz

Sobrecarga máxima

50 %

Alarma en caso de sobrecarga

si

Valor actual / valor pico

si

Cálculo del 1er valor pico

si

Diagrama F-t en la pantalla

si, a modo de gráfico de barras

Memoria de la última curva

si

Memoria de los ajustes

si

Memoria interna de valores de medición

- - -

Interfaz

RS-232

Software y cable de datos

opcional

Transmisión de valores de medición

Con el software opcional pueden transmitirse los valores de medición 1:1 al medidor de fuerza. Los datos de medición pueden enviarse también a MS Excel, por ejemplo. Así podrá crear la cur- va de fuerza - tiempo con precisión.

Pantalla

40 x 70 mm, iluminada, con gráfico de curvas

Alimentación

acumulador recargable Ni Cd

Estado de la batería

se comprueba continuamente y se
indica la carga baja de la batería

Dimensiones

183 x 85 x 12 mm

Peso

aprox. 450 g

Contenido del envío
1 medidor de fuerza CNR SR (según el modelo con rango de medición 10 N, 50 N, 250 N o 1000 N), varilla alargadora para roscas, gancho, base de presión, acumulador recargable Ni Cd, cargador, maletín de transporte, instrucciones de uso

Adicional

• Software y cable de datos para la transmisión de datos del medidor de fuerza a un PC
• Asidero en forma de cuña
• Certificado y calibración de laboratorio ISO

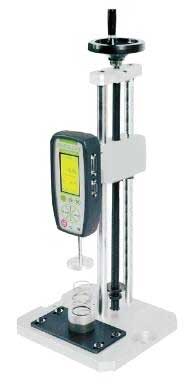

• Puesto de prueba LTS 20 que se adapta al medidor de fuerza (imagen derecha)
• Base de montaje para adaptar el medidor de fuerza (necesaria)

El puesto de prueba manual para el medidor de
fuerza funciona con manivela y ofrece una solu-
ción ideal para muchas de sus mediciones de
fuerza de tracción y compresión. Su uso garan-
tiza una coincidencia precisa entre el modelo y
el aparato. El área de tracción o compresión es
de hasta 100 kg o 1000 N. El manejo del pues-to de prueba LTS 20 solo depende de una mani-vela circular situada en su parte superior.

Con tornillos de ajuste fino para una mayor precisión. El medidor de fuerza tiene agujeros ciegos
en la parte posterior. Con la ayuda de la base de montaje (base de adaptación) se puede atornillar
al puesto de prueba. Los datos del puesto de prueba son los siguientes:
- Longitud máxima de uso: 345 mm
- Longitud total: 530 mm (sin rueda manual)
- Diámetro de la rueda manual: 120 mm
- Diámetro del husillo roscado: 15 mm
- Longitud del pie de sujeción: 250 mm
- Anchura del pie de sujeción: 230 mm
- Base sobre el pie de sujeción: 145 x 100 mm
- Peso: aprox. 7 kg
