Indicador de presión industrial TPD (para toma y muestra de revoluciones y velocidades y para el cómputo electrónico, existen dos modelos programables para 250 VAC y 11 ... 36 VDC)

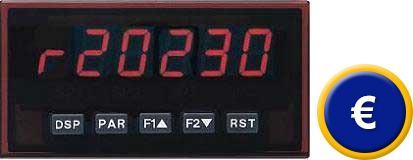

Este indicador de presión industrial se puede emplear también a modo de aparato de laboratorio de gran flexibilidad y precisión. No obstante, el indicador de presión industrial con su sólida carcasa de plástico y el tipo de protec- ción IP 65 ha sido concebido para el uso industrial. El componente electrónico incorporado del indi- cador de presión industrial de uso universal y de gran duración cuenta con un test de calidad reali- zado a lo largo de 3 días antes de ser entregado. El aparato se maneja de manera rápida y segura directamente con las cinco teclas. El usuario agra- decerá la fácil visualización del cuadro de mandos del indicador con el que podrá alcanzar y modifi- car fácilmente todos los parámetros. Podrá completar el equipamiento del indicador de presión industrial con la tarjeta de valores límite. La forma de la carcasa se corresponde con la norma DIN para montaje en armarios de distribución o en cuadros de distribución. La gran imagen a continuación muestra el tamaño real de la pantalla. La imagen de al lado A 125 (SP1 + SP2) es una representación reducida. Si tiene alguna pregunta sobre el indicador de presión, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este indicador de presión y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

- Indicador de presión industrial programable para montaje en un cuadro de distribución DIN. - Pantalla digital LED de 5 posiciones. - Máximo 34 kHz, adaptable a todos los sensores habituales. - Opción a conectar: 2 o 4 valores límite, como salida de relé o de transistor. - Fácil programación en la pantalla o con el software opcional. - Entradas para libre programación del usuario. - Salida analógica (0 ... 10 V, 4 ... 20 mA por medio de tarjeta de salida analógica adicional). - Memoria de valores MIN y MAX. - Alta protección IP 65, dimensiones 48 x 96 x 104 mm.
Manejo
El cuadro de mando del indicador de presión posee todos los valores relevantes y los indicadores hacen posible un manejo rápido y sencillo. El indicador de presión se maneja normalmente por me- dio de las 5 teclas frontales. Durante la programación se determinan los modos de indicación y las entradas que es posible utilizar tras activar el bloqueo de la programación o las que siguen perma- neciendo bloqueadas. Cada función puede aparecer en la pantalla tras la simple presión de una tecla determinada. Además de la programación en el propio indicador de presión, se puede realizar una simple progra- mación externa por medio del cable de la interfaz y el software (para ello necesita la tarjeta adicio- nal). El técnico podrá preparar por tanto el indicador en el taller y montarlo después en el cuadro de distribución. Se da un plan rápido.
Especificaciones técnicas
Entrada	mA o bien V - 16 puntos de linealidad - escala por medio de programación o por medio de la toma de valor efectivo real rango de indicación: - 19999 ... 99999 / 0/4 - 20 mA; 0 – 10 VDC
Pantalla digital	- de 5 posiciones, LED de 14 mm de altura - indicador de valor MIN / MAX / sumatorio / supe- ración de rango / ruptura del sensor - indicador de superación del valor de entrada
Escala	el indicador de presión puede ser programado intro- duciendo una señal o un valor por medio del tecla- do. También se puede establecer una escala .
Teclas	con las cinco teclas de la parte frontal de la panta- lla digital podrá programar y manejar el aparato: - DSP (cambio de pantalla / volver a uso activo) - PAR (para la lista de parámetros / guardar e ir al próximo punto del programa) - F1 (función 1 / cambio de valores adición) - F1 (presionada 3 s = función 2 / dito) - F2 (función 3/ cambio de valores sustracción) - F2 (presionada 3 s = función 4 / dito) - RST (reset/ función / cambio rápido F1 / F2)
Entradas para el usuario	NPN: Vin activo < 0,7 VDC/ Vin inactivo > 2,5 VDC PNP:Vin activo > 2,5 VDC/ Vin inactivo < 0,7 VDC tiempos de reacción: máximo 6 ms
Cuota de medición	20 / s
Alimentación	85 ... 250 VAC 50/60 Hz, 18 VA (modelo TPD 250) 11 ... 36 VDC, 14W o bien 24 VAC ± 10%, 15VA (modelo TPD 36)
Alimentación del sensor	12 VDC, ±10%, max 100 mA, resiste cortocircuitos
Carcasa	- de plástico roja oscura, resistente a golpes - fácil instalación de las tarjetas adicionales - ancho 97 mm x alto 50 mm x fondo 104 mm - fijación de la carcasa por medio de marcos de montaje con tornillos de bornes
Conexión	regleta de bornes fija
Sección del cuadro de mandos DIN	92 (+ 0,8) mm x 45 (+ 0,5) mm
Condiciones ambientales	- máximo 85 % de humedad relativa - 0 ... + 50 °C
Tolerancia electromagnética (conforme a CE)	- emisión perturbadora: EN 50081-2 - resistencia perturbadora: EN 50082-2
Tipo de protección	resiste agua y polvo en la parte delantera (IP 65)
Peso	aprox. 300 g (sin opción para conectar)
Contenido del envío Indicador de presión industrial TPD (modelo TPD 250 / modelo TPD 36), junta, componentes de fijación, instrucciones de uso
Componentes adicionales - El indicador de presión digital puede ser com- plementado con una tarjeta de valores límite. Existen cuatro a elegir: - Tarjeta de salida de relé (2 conmutadores) o - Tarjeta de salida de relé (4 conectores) o - Tarjeta de salida de transistor (4 NPN) o - Tarjeta de salida de transistor (4 PNP) - Tarjeta de salida analógica para conectar los valores de medición, p.e. a un registrador - Tarjeta de interfaz para programar el indicador de manera rápida - Sensores de presión Atención: puede instalar un máximo de tres tarjetas a la vez en el indicador de presión (una tarjeta para la salida analógica + una tarjeta de interfaz para programar + una de las cuatro tar- jetas de salida de relé)
