Vibrómetro cuerpo humano PCE-VM 31 (Human Vibration Meter)
mide las vibraciones en manos, brazos y en el cuerpo entero según ISO 5349, ISO 10326-1, ISO 2631, ISO 7096 / rangos de medición para aceleración, velocidad y trayectoria / memoria con capacidad para 10000 mediciones

El vibrómetro para el cuerpo humano PCE-VM 31 mide las vibraciones presentes en las manos, brazos y en todo el cuerpo de acuerdo con las normas ISO5349 y 263. Este vibrometro para el cuerpo humano destaca por sus rangos de medición de aceleración, velocidad y trayectoria para medir las vibraciones que provocan las máquinas. Además, es capaz de mostrar todos los valores que pueda necesitar, como el valor eficaz intermedio y móvil (RMS), el valor eficaz máximo (MTVV), el valor de dosis de vibración (VDV), el valor total de vibraciones, los valores límite y los valores máximos. Con el vibrómetro para el cuerpo humano PCE-VM 31 también podrá medir las vibraciones en los asientos para el conductor a través de un canal de medición adicional. Por otro lado, el vibrometro para el cuerpo humano PCE-VM 31 dispone de un analizador de FFT de tres canales para encontrar las frecuencias principales y un soporte para TEDS para reconocer los sensores de manera automática. La memoria integrada del vibrómetro tiene una capacidad para hasta 10000 mediciones y, gracias a su interfaz USB, podrá transmitir los datos de medición a un ordenador sin ningún problema. Su diseño compacto y su fácil manejo hacen de este vibrómetro una herramienta ideal para realizar mediciones de seguridad en el lugar de trabajo.

Actualmente tenemos disponibles tres modelos distintos de vibrometro para el cuerpo humano PCE-VM 31 :
- Para medir las vibraciones en manos y brazos según la norma ISO5349
- Para medir vibraciones en el cuerpo entero según la norma ISO2631
- Para medir vibraciones en el cuerpo humano según las normas ISO 10326-1 / 7096 o para medir las
  vibraciones de los asientos
Si tiene más preguntas acerca del vibrómetro para el cuerpo humano, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto acerca del vibrometro para el cuerpo humano o cualquier producto de nuestros sistemas de regulación y control, de equipos de laboratorio, de instrumentos de medida o balanzas de PCE Ibérica S.L..

Información del vibrómetro cuerpo humano  Instrucciones del vibrómetro cuerpo humano  Certificado de la CE para el vibrómetro cuerpo humano  Aquí encontrará videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de nuestros equipos de PCE Instruments  Descarga del software del vibrómetro cuerpo humano  Hoja de datos del vibrómetro cuerpo humano

Vibrómetro para el cuerpo humano según la ISO 10326-1, 2631, 5349, 7096.

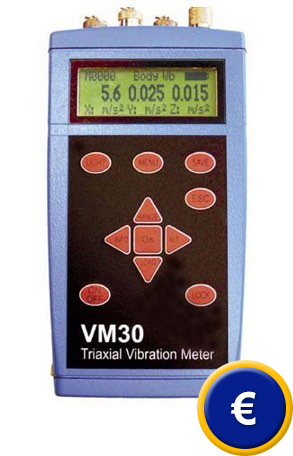

Vibrómetro para el cuerpo humano PCE-VM 31

- Mide vibraciones en manos y brazos
- Mide vibraciones en el cuerpo entero
- Mide vibraciones en asientos
- Rango de medición para aceleración, velocidad
  y trayectoria
- Diseño compacto

- FFT de tres canales
- Con soporte para TEDS
- Memoria con capacidad para 10000 mediciones
- Incluye interfaz USB
- Fácil de manejar

Información acerca de la medición de vibraciones en el cuerpo

Vibraciones en manos y brazos
El valor límite de exposición diario a las vibraciones en brazos y manos normalizado para un periodo de referencia de 8 horas es de 5 m/s². Por otro lado, el valor de acción de exposición diario para un periodo de referencia de 8 horas es de 2,5 m/s². Para determinar el nivel de exposición de los brazos y manos a la vibración se tiene que calcular el valor de exposición diario normalizado A(8) en un periodo de referencia de 8 horas. Esto se expresa mediante la raíz cuadrada de la suma de los cuadrados (valor total) del valor eficaz de la aceleración ponderada en frecuencia en los tres ejes ortogonales ahwx, ahwy y ahwz (Norma ISO 5349-2:2001).

Vibración en el cuerpo (vibración en el cuerpo entero)
La evaluación del nivel de exposición del cuerpo a las vibraciones se basa en el cálculo de la exposición diaria A(8) expresada como la aceleración continua equivalente para un periodo de 8 horas, calculada como el mayor de los valores eficaces de las aceleraciones ponderadas en frecuencia determinada según los tres ejes ortogonales (1.4a wx , 1.4 a wy , 1a wz , para un trabajador sentado o de pie).

Si lo desea, puede adquirir las normas ISO correspondientes en la editorial Beuth o en DIN (Deutschen Institut für Normung e.V.).

Especificaciones técnicas

Rango de medición

Sensor con 1 mV/ms²

Sensor con 10 mV/ms²

Aceleración

1100 m/s²

110 m/s²

Velocidad

100 ... 10 000 mm/s (1 kHz/1 Hz)

10 ... 1000 mm/s
(1 kHz/1 Hz)

Trayectoria (valores límite)

250 ... 15 000 µm
(5 Hz/250 Hz)

25 ... 1500 µm
(5 Hz/250 Hz)

Resolución de visualización

Sensor con
1/10 mV/ms²

Sensor con
100 mV/ms²

Aceleración

0,01 m/s²

0,001 m/s²

Velocidad

0,1 mm/s

0,001 mm/s

Trayectoria

1 µm

0,1 µm

Linealidad

> 75 dB (par errores de < ± 6 %)

Ruido

<0,003 m/s²



Filtros



Vibraciones en el cuerpo humano

Filtros de medición Wb, Wc, Wd, Wh, Wj, Wk, Wm
Sin valoración: 6,3 ... 1259 Hz (para brazos y manos); 0,4 ... 100 Hz (para el cuerpo entero)

Aceleración

0,1 Hz ... 2 kHz; 1 Hz ... 1 kHz

Velocidad

1 Hz ... 100 Hz; 2 Hz ... 1 kHz; 10 Hz ... 1 kHz

Trayectoria

5 Hz ... 250 Hz

Análisis de frecuencia

125 líneas - Líneas FFT para X/Y/Z; Valor límite de la aceleración
Rango de frecuencia: 3 ... 240, 6 ... 480,
12 ... 960, 24 ... 1920 Hz
Índice de actualización: 0,5/s, Sistema de ventanas: Hann

Memoria

Flash, con capacidad para 10 000 datos de medición, y 1000 FFT

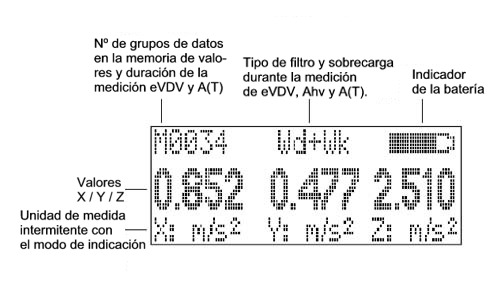

Pantalla

OLED de 128 x 160 puntos a color

Interfaz

USB 2.0 Full-Speed tipo CDC, para cable USB VM2x

Pilas

3 x pilas 1,5 V tipo AAA, alcalinas (LR03) o pilas NiMH (HR03)

Temperatura de funcionamiento

-20 ... +60 °C, <95 % r.F.

Dimensiones

125 x 65 x 27 mm

Peso

140 g

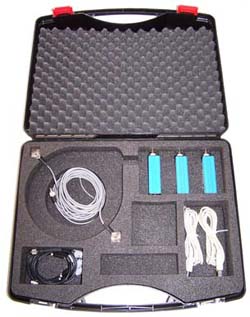

Contenido del envío del maletín de medición para brazos y manos PCE-VM 31-HA
1 x Vibrómetro para el cuerpo humano PCE-VM 3, 1 x Sensor de aceleración triaxial KS943B-100, 1 x Adaptador de red VM30-P, 1 x Cable de señal 034, 1 x Adaptador para asas M3 140, 1 x Cable de interfaz VM30-I, 1 x Paquete de Software para PC, 1 x Pilas, 1 x Manual de instrucciones

Contenido del envío del maletín de medición para cuerpo entero PCE-VM 31-WB
1 x Vibrómetro para el cuerpo humano PCE-VM 31, 1 x Sensor de aceleración triaxial para cojín de asiento, 1 x KB103SV-100, 1 x Adaptador de red VM30-P, 1 x Cable de señal 034, 1 x Cable de interfaz VM30-I, 1 x Paquete de Software para PC, 1 x Pilas, 1 x Manual de instrucciones

Contenido del envío del maletín de medición para cuerpo entero y brazos PCE-VM 31-HAWB
1 x Vibrómetro para el cuerpo humano PCE-VM 31, 1 x Sensor de aceleración triaxial KS943B-100, 1 x Sensor de aceleración triaxial para el cojín de asiento KB103SV-100, 1 x Adaptador M3 para asas 140, 1 x Adaptador de red VM30-P, 1 x Cable de señal 034, 1 x Cable de interfaz VM30-I, 1 x Paquete de Software para PC, 1 x Pilas, 1 x Manual de instrucciones

Sensor de aceleración



Sensor de aceleración triaxial para cojín de asiento
Sensor de aceleración triaxial para cojín de asiento

Sensor de aseleración triaxial
Sensor de aceleración triaxial

Software para PCE-VM 31-HA

Software para PCE-VM 31-HAWB

Software del vibrómetro para el cuerpo humano PCE-VM 31
Medición en 1, 2 o 3 canales

Software del vibrómetro para el cuerpo humano PCE-VM 31
Medición en 1, 2 o 3 canales

Accesorios opcionales



- Acelerómetro triaxial asiento (KB103SVD)
- Acelerómetro triaxial (mano-brazo) (KS903.10)
- Acelerómetro triaxial (vibración de la máquina) (KS903.100)
- Cable del sensor triaxial (3 m)
- Cable del sensor uniaxial (1,5 m)
- Adaptador de mano para superficies curvas

Información técnica de nuestro vibrómetro PCE-VM 31.
