Manómetro con tubo de pitot PCE-HVAC 2
anometro con tubo de pitot / Pantalla LCD retroiluminada / Medición de velocidad de aire, presión, caudal y temperatura ambiental / Memoria para 99 valores por parámetro / Software para análisis de datos

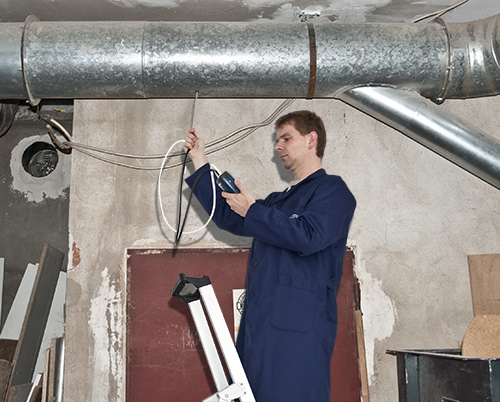

El manómetro de tubo de pitot PCE-HVAC 2 es un equipo que se usa en diferentes sectores. Esto se debe a que el manometro de tubo de pitot permite medir varios parámetros, como la velocidad del aire, la presión atmosférica, el caudal y la temperatura ambiental. El manómetro usa un tubo de pitot, lo que permite medir velocidades de aire hasta 80 m/s. La construcción del tubo de pitot facilita medir en lugares estrechos, orificios pequeños o tuberías de tamaño reducido. La memoria interna del manometro de tubo de pitot permite registrar 99 valores por parámetro. Es posible recuperar tales valores en la pantalla del equipo o transferirlos a un PC. La transferencia de datos se realiza a través de la interfaz USB. Esta interfaz permite también una lectura en tiempo real. Una vez que tenga establecido la conexión podrá ver todos los valores en el software.

Como el manómetro de tubo de pitot es un equipo para usarlo en diferentes campos de aplicación, se ha puesto especial interés en tener un instrumento de medición robusto, que se pueda usar en diferentes condiciones ambientales. Por ejemplo, dispone de un diseño ergonómico y de una pantalla retroiluminada, lo que permite trabajar con él en condiciones luminosas adversas.

En caso que tenga preguntas sobre el manometro con tubo de pitot, consulte la ficha técnica a continuación opóngase en contacto con nosotros +34 967 543 548  o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este manómetro con tubo de pitot y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L.

Información del manometro con tubo de pitot  Instrucciones del manometro con tubo de pitot  Certificado de la CE para el manometro con tubo de pitot  Videos de nuestros equipos de PCE Instruments  Hoja de datos del manometro con tubo de pitot

Más información sobre el micromanómetro con tubo de Pitot

- Mide velocidad, presión y caudal de aire
- Mide también la temperatura ambiental
- Función de ajuste cero
- Funciones: MIN, MAX, AVR, REC y HOLD
- Pantalla LCD retroiluminada
- Indicación de dos valores en pantalla
- Ideal para medir altas velocidades de aire
- Memoria interna para 99 valores

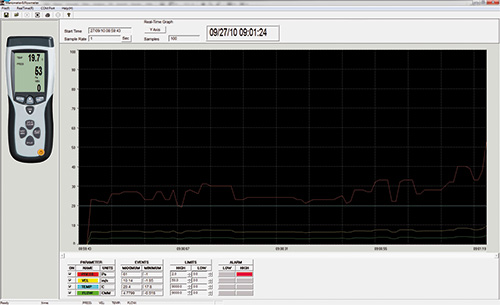

- Interfaz USB y software
- Medición en tiempo real
- Medición con tubo de pitot
- Medición estándar y de presión diferencial
- Opcional: Calibración ISO
- 2 tubos de conexión (aprox. 85 cm)
- Diferentes unidades (ajustable)
- Desconexión automática (desactivable)

Principio de funcionamiento del tubo de pitot
Medición de la presión dinámica "q" como diferencia de la presión total "pges" y la presión estática ambiental "p". Este principio se utiliza sobre todo si el aire a medir presenta una velocidad de flujo y una temperatura muy altas.
El tubo de remanso es un instrumento fundamental para determinar la velocidad de flujo del aire o de los gases en conducciones o canales de aire. Es una combinación de tubo Pitot para medir la presión total y una sonda para determinar la presión estática.


Esbozo de las funciones del tubo de Pitot con el micromanometro

Tubo de Pitot

Especificaciones técnicas

Presión del aire

Precisión

±0,3 % del fondo de escala a 25 °C

Reproducibilidad

±0,2 % (máx. ±0,5 % del fondo de escala)

Linealidad/Histéresis

±0,29 % del fondo de escala

Rango de presión

5000 Pa

Presión máxima

10 psi

Tiempo de respuesta

Típico 0,5 segundos

Rango de medición

0,7252 psi
50,00 psi
20,07 inH2O
509,8 mmH2O
5000 Pa

Resolución

0,0001 psi
0,01 mbar
0,01 inH2O
0,1 mmH2O
1 Pa

Unidades (seleccionable)

mbar, psi, inH2O, mmH2O o Pa

Velocidad del aire

Rango de medición

1 ... 80 m/s
200 ... 15733 ft/min
3,6 ... 288 km/h
2,24 ...178,66 MPH
2 ... 154,6 nudos

Resolución

0,01 m/s
1 ft/min
0,1 km/h
0,01 MPH
0,1 nudos

Precisión

Unidad m/s: ±2,5 % del valor de medición
Unidad ft/min, Km/h, MPH y nudos: depende de la velocidad del aire y el tamaño del conducto

Caudal

Rango de medición

0 ... 99999 m³/min
0 ... 99999 ft³/min

Resolución

0,001 ... 100 m³/min
0,0001 ... 100 ft³/min

Temperatura

Rango de medición

0 ... +50 °C
+32 ... +122 °F

Resolución

0,1 °C
0,1 °F

Precisión

±1 °C
±2 °F

Especificaciones genéricas

Diámetro del tubo de pitot

8 mm

Longitud de tubos de conexión

850 mm cada uno

Longitud total del tubo de pitot

335 mm

Indicación de estado de batería baja

Alimentación

1 x pila de 9 V

Condiciones operativas

0 ... +50 °C / < 90 % H.r. sin condensación

Condiciones de almacenamiento

-10 ... +60 °C / < 90 % H.r. sin condensación

Memoria interna

99 valores por parámetro

Interfaz

USB

Pantalla

LCD

Carcasa

Plástico ABS

Dimensiones

Aparato: 280 x 95 x 45 mm
Tubo de pitot: 335 mm

Peso (tubo de pitot, pila y tubos incluidos)

600 g

Más imágenes del manómetro de tubo de pitot

El manómetro de tubo de pitot integra una rosca en la parte posterior, lo que permite montarlo sobre un trípode
El manómetro de tubo de pitot integra una rosca en la parte posterior, lo que permite montarlo sobre un trípode.

Los tubos se conectan en la parte superior del manómetro de tubo de pitot.
Los tubos de conexión se conectan en la parte superior del manómetro de tubo de pitot.

Contenido de envío
1 x Manómetro de tubo de pitot PCE-HVAC 2,
1 x Tubo de pitot (con forma en L),
1 x Cable USB,
1 x Maletín de transporte,
1 x Software,
2 x Tubos de conexión (85 cm cada uno),
1 x Pila de 9 V,
1 x Instrucciones de uso

Imagen del contenido del envío del micromanometro

Accesorios opcionales disponibles

 - Certificado de calibración ISO
Para empresas que deseen integrar el manómetro de tubo de pitot en su control interno de calidad, o para su recalibración anual. El certificado ISO incluye una calibración de laboratorio y un documento con todos los valores de medición. También se indica el nombre de la empresa o la persona que lo solicita.

Certificado de calibración ISO para el micromanómetro de tubo de Pitot.

Información sobre nuestro micromanómetro con tubo de Pitot PCE-HVAC 2
