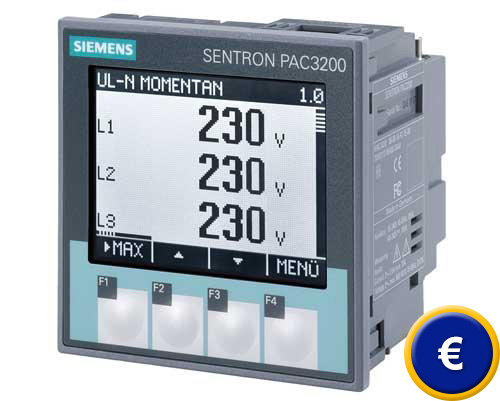

Medidor de energía Siemens Sentron PAC3200
interfaz Ethernet integrada / módulo de ampliación opcional
 / protección frontal IP 65 / medición y visualización de parámetros de red / contador de energía activa, reactiva y aparente

El medidor de energía Siemens Sentron PAC3200 es un instrumento que permite la visualización de los parámetros de red más relevantes. A parte de medir los valores de magnitudes eléctricas como tensiones y corrientes, permite también medir la potencia aparente, reactiva, efectiva y valores de energía. Adicionalmente tiene la facultad de medir y mostrar  la distorsión de tensión en red (distorsión armónica total) (THD). El medidor de energía Siemens Sentron PAC3200 muestra los valores de medición a través de una gran pantalla de 72 x 54 mm, con una resolución de 128 x 96 píxeles. El usuario puede realizar la configuración a través de cuatro teclas de función situadas en la parte frontal o por medio del software incluido en el envío. La interfaz Ethernet integrada con 10 Mbit/s hace a este medidor de energía Siemens Sentron PAC3200 adecuado para el uso en sistemas de gestión de energía. Los módulos de comunicación opcionales (RS485 o Profibus) permiten integrar al medidor de energía Siemens Sentron PAC3200 en sistemas de nivel superior. El uso de estos canales de comunicación, además de intercambiar datos con el medidor de energía Siemens Sentron PAC3200, permiten también una configuración de la pantalla, así como el control y consulta de E / S (entradas/salidas) digitales, que se encuentran a bordo del medidor de energía Siemens SENTRON PAC3200. La supervisión de hasta 6 valores limites no supone ninguna dificultad  para el medidor de energía Sentron PAC3200. Gracias al tipo de protección frontal IP65 permite también el uso en condiciones ambientales húmedas y polvorientas. El software Sentron powerconfig incluido en le envió, permite junto a la configuración del medidor de energía, observar también los valores de medición vía online. Si tiene más preguntas acerca del medidor de energía, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos: 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 29382029 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre el medidor de energia, o sobre el resto de los productos en el campo de los sistemas de regulación y control, de la tecnología de laboratorios, de los medidores o de las balanzas de PCE Ibérica S.L.

Medidor multifunción Siemens Sentron PAC3200  Instrucciones del medidor multifunción Siemens Sentron PAC3200  Certificado de la CE para el Medidor multifunción Siemens Sentron PAC3200  Aquí encontrará videos de nuestros equipos de PCE Instruments  Aquí encontrará más imágenes de nuestros equipos de PCE Instruments  Software del Medidor multifunción Siemens Sentron PAC3200  Hoja de datos del Medidor multifunción Siemens Sentron PAC3200

Medidor multifunción Siemens Sentron PAC3200

Medidor de energía Siemens Sentron PAC3200

- Sencilla puesta en marcha gracias a una
  manejo intuitivo

- Fácil conexión a un sistema a través de
  diferentes interfaces

- Instalación sencilla y ahorro de espacio

- Calcula los valores medios de potencia del
  último periodo de medición (1 … 60 minutos)

- Tipo de protección frontal IP 65

- Determina la energía aparente, activa y efectiva

Especificaciones técnicas

Rangos de tensión

PAC3200-1/3:

L-N: 3 ... 400 V AC (+ 20 %), máx. 347 para UL

L-L: 3 ... 690 V AC (+ 20 %), máx. 600 para UL

tensión mín. L-N: 3 ... 40 V AC

PAC3200-2:

L-N: 3 ... 289 V AC (+ 20 %)

L-L: 3 ... 500 V AC (+ 20 %)

categoría de sobretensión : CAT III

Rango de corriente

1 A AC (+ 20 %, máx. 300 V) ó
5 A AC (+ 20 %, máx. 300 V)
(Sólo para conexión a transformadores de corriente externos)

Precisión de medida

tensión: ± 0,3 %

corriente: ± 0,2 %

potencia: ± 0,5 %

frecuencia: ± 0,05 %

factor de potencia: ± 0,5 %

energía activa: categoría 0,5S (IEC 62053-22)

energía reactiva: categoría 2 (IEC 62053-22)

En caso de medición a través de transformadores de corriente o tensión externos, la precisión de medida depende de la calidad de dichos transformadores

Tensión de alimentación

PAC3200-1/3:

95 … 240 V AC (50 / 60 Hz) ó
110 … 340 V DC
PAC3200-2:

22 … 65 V DC

categoría de sobretensión: CAT III

Consumo

típico 8 VA

Entradas digítales

1 entrada

Salidas digítales

1 salida

Conexión

PAC3200-1/2: tornillos
PAC3200-3: terminal de cable

Pantalla

pantalla gráfica LCD y monocromática
resolución: 128 x 96 píxeles
dimensión: 72 mm x 54 mm
periodo de actualización: 0,33 ... 3 s, ajustable

Configuración

4 teclas de función o Software

Dimensiones

96 x 96 x 51 mm

Dimensiones para instalación en panel

92 x 92 mm

Rango de temperatura

operativo: -10 ... +55 °C
en almacén: -25 ... +70 °C

Humedad relativa

95 % a 25 °C sin condensación

Tipo de protección

frontal: IP 65

Peso

aprox. 325 g

Montaje

clips de montaje con tornillos de sujeción

Clase de precisión para energía activa

clase 0.5S según la normativa IEC 62053-21 / 62053-22

Clase de precisión para energía reactiva

clase 2 según la normativa IEC 62053-23

Contenido del envío
1 x medidor de energía Siemens Sentron PAC3200, software de configuración SENTRON powerconfig, material de sujeción, instrucciones de uso

Accesorios opcionales



SENTRON PAC TMP

Adaptador para montaje en regleta del medidor de energía de Siemens Sentron PAC 3200

Módulo de ampliación PAC PROFIBUS DP



- módulo de comunicación conectable
- detección automática del modulo
- permite parametrizar a través de la parte
  frontal del instrumento o mediante el software
- transferencia cíclica y acíclica de datos
- Fácil integración a través del archivo GSD.
- velocidad de transferencia de 9,6 Kbit/s hasta
  12 Mbit/s
- conexión a través de clavija SUB-D de 9 pins

Módulo de ampliación PAC RS485

- módulo de comunicación conectable
- detección automática del modulo
- permite parametrizar a través de la parte
  frontal del instrumento o mediante el software
- Soporte para el protocolo Modbus RTU
- velocidad de transferencia 4,8 / 9,6 / 19,2 /
  38,4 kBd
- conexión a través de terminales de tormillo de
  6 pins

Software SENTRON powermanager (estándar)

- colección y registro de valores de medición
- una visualización de los valores de medición
  a través de tablas.
- posibilidad de configurar de forma libre las
  indicaciones de magnitudes
- supervisión del estado y los valores limites
- visualización de datos almacenados y datos
  online.
- lectura de memoria interna
- permiten informes de costos de consumos en
  un puesto
- intercambio de datos con otros sistemas
- permite configuración del sistema

Información técnica de nuestro medidor energia Siemens Sentron PAC3200
