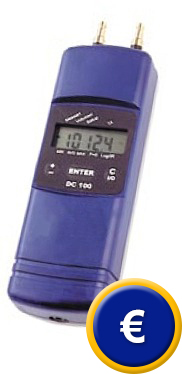

Anemómetro de tubo de Pitot DC-100S
para medir con precisión
la velocidad de flujo
del aire con un tubo Pitot
con memoria y software
para el
procesamiento de datos
|
|
El anemómetro
de tubo de Pitot DC-100S sirve para
determinar con precisión la presión diferencial,
así como la velocidad de flujo de aire y
gases. Por ello este anemómetro junto con el tubo de Pitot se
utiliza sobre todo para determinar altas velocidades de
flujo. El aparato determina también la
humedad relativa y la temperatura.
Este anemómetro de tubo de Pitot
ofrece una memoria interna para 4680 valores de medición
por parámetro (por tanto, un máximo de 18720
valores). Estos datos pueden ser transmitidos a un ordenador
con la ayuda de la interfaz por infrarrojos opcional
(con adaptador USB
incluido) y del software
del envío. De este
modo podrá realizar cómodamente las mediciones in situ y más
tarde realizar las valoraciones oportunas en el PC.
Este aparato, además de en el sector industrial, se usa en
el sector profesional para medir la tracción con
el registro simultáneo de la
temperatura de la emisión de gases (sólo con
el sensor opcional)
por ejemplo en chimeneas. En
este
enlace
encontrará una visión general en la que
puede encontrar en anemómetro de tubo de Pitot más ade-
cuado a sus necesidades.
|
|
- Indicación
directa de la presión [Pa] o
de
la velocidad de flujo [m/s]
- Ideal para altas velocidades de flujo del
aire
(hasta 120 m/s)
- Memoria interna para 4680
valores por pará-
metro de medición (grupo de
datos)
- Cálculo del valor medio
- Se entrega en un maletín con tubo de Pitot
de 350 x 7 mm, dos tubos de 1,5 m, dos
conexiones, (cierres rápidos),
baterías
- Calibración ISO y
certificación
opcionales
Ver / imprimir las instrucciones de uso
del anemómetro de tubo de Pitot
|
 |
|
Esbozo del principio
del tubo de Pitot
Medición de la presión estática "q"
como la diferencia de la presión total "pges"
y de la presión estática ambiental "p". Este
principio se utiliza sobre todo si el aire a medir
presenta una velocidad de flujo y una temperatura
muy altas.
El tubo de remanso es un
instrumento fundamental para determinar la
velocidad de flujo del aire o de los gases
en conducciones o canales de aire. Es
una combinación
de tubo Pitot para medir la presión total y una sonda
para determinar la presión estática,
además lo pueden ver representado en el esbozo de la
celda contigua. |
Tubo de
Pitot |
|
Especificaciones técnicas |
Rangos de medición
Presión
Flujo de aire
Temperatura interna
Temperatura externa
Humedad relativa |
±100 hPa Pa (±100 mbar)
0,0 ... 120 m/s
-20 ... +60 °C
-20 ... +100 °C
0 ... 100 % H.r. |
Resolución
Presión
Flujo de aire
Temperatura interna
Temperatura externa
Humedad relativa |
0,01 / 0,1 / 1 Pa
0,1 m/s
0,1 °C
0,1 °C
1 % r.F. |
Precisión
Presión
Flujo de aire
Temperatura interna
Temperatura externa
Humedad relativa |
±0,3 Pa del valor de medición
±3 % del valor de medición
±4 °C
±1 °C (0 ... +50 °C), si no ±2 °C
±2% H.r. (hasta 90%
H.r.), por encima
±3% H.r. |
|
Memoria interna |
4680
grupos de datos |
|
Sucesión mínima
de medición |
30 seg |
|
Protección por
sobrecarga |
17,5 kPa |
|
Interfaz |
IrDa |
|
Indicador |
pantalla
LCD |
|
Alimentación |
2 baterías AA |
|
Material
de la carcasa |
plástico
ABS |
|
Peso |
450 g (sólo el
aparato) |
|
Contenido del
envío |
|
Anemómetro de tubo de Pitot
DC
100-S
1 tubo de Pitot (350 x 7 mm)
2 tubos de conexión (de
1,5 m cada uno)
2 adaptadores (cierres rápidos)
1 sensor de temp.
de 280 mm con
cable de 2 m
2 baterías
1 software de transmisión y valoración
1 maletín de transporte
Instrucciones de uso |
 |
-
Cable de datos
IrDa para la
transmisión de los
datos del Anemómetro a un PC (con
clavija
USB y software de puesta en
funcionamiento)
Se usa en combinación
con el software para
el aparato que se incluye en el envío. |
 |
-
Calibración ISO / Certificación
Para empresas que deseen incorporar el apa-
rato en su grupo de herramientas de control o
para la recalibración anual. El certificado
ISO
contiene una
calibración de laboratorio con un
certificado con todos los valores de medición.
En el informe
se puede introducir el nombre de
su empresa o los datos del solicitante. |
|
-
Otros tubos de remanso
La forma del cabezal elíptica
en el tubo de Pi-
tot reduce la posibilidad de
errores en la medi-
ción producidos por los diferentes ángulos de
penetración de la corriente durante la medición. |
|
|
-
Tubo de acero noble de 500 x 7 mm |
|
-
Tubo de acero noble de 795 x 8 mm |
|
-
Tubo de acero noble de 1220 x 9,5 mm |
-
Sensor para altas temperaturas
Para conectar al aparato de forma directa
(adicional al sensor de temperatura que forma
parte del envío)
Uso: temperatura de la emisión de
gases
Rango de medición: 0 ... +300 °C |
 |
-
Impresora
Para imprimir los resultados de forma
directa
(p.e. para documentar
los datos in situ).
Tipo de papel: papel térmico.
Ancho del papel: 57 mm
Se pueden solicitar rollos de repuesto. |
 |
 |
 |
|
