Caudalímetro de aire PCE-007
caudalimetro de aire de precisión con puerto de conexión, memoria y software para la medición de la velocidad del aire, la temperatura y el caudal volumétrico

El caudalímetro de aire, aparte de su particular presentación, es muy económico. Con este caudalimetro de aire puede medir la velocidad y la temperatura del aire. Una vez que el indica el área de la sección transversal, este caudalimetro de aire muestra además directamente el caudal volumétrico del aire. Los valores medidos por el caudalimetro pueden ser directamente guardados en el caudalimetro y más tarde transmitidos a un ordenador y evaluados allí (el envío del caudalimetro contiene software en lengua inglesa y un cable de datos). Así podrá realizar series de mediciones con el caudalimetro de aire directamente en el lugar y más tranquilamente en su oficina finalizar los análisis de los valores medidos por el caudalimetro de aire.  La vida útil de las baterías del caudalimetro de aire alcanza aprox. 50 h en el caso de baterías con una intensidad de corriente de 300 mA/h. Si desea realizar un cronometraje de larga duración con el caudalímetro de aire que dure más de 2 días, tendrá que utilizar paquetes de baterías o bien una fuente de alimentación para el caudalimetro. Actualmente este tipo de caudalimetro se utiliza cada vez más en el campo de las energías renovables (energía eólica), ya que para la instalación de estas máquinas eólicas o aeromotores se utiliza este tipo de caudalimetro para la mejor captación de la energía del viento y así poder orientar dichas máquinas para un mejor aprovechamiento de la energía del viento.
Disponemos de otro caudalímetro de aire con características semejantes y con rueda alada es el caudalimetro PCE-008. También disponemos de otro caudalimetro con el que podrá medir la dirección del viento ya que va provisto de un sistema de cucharas con el que le podrá indicar la dirección del viento es el caudalimetro PCE-A420.  Igualmente, existen accesorios y certificados ISO para la calibración de su caudalímetro de aire. Aquí podrá encontrar una tabla con las velocidades del viento y una clasificación aproximada del efecto que el viento puede causar y que usted puede medir con nuestro caudalimetro. En esta visión general puede encontrar cualquier tipo de caudalímetro de aire que pueda necesitar (por ejemplo: caudalímetro multifunción). Si tiene alguna pregunta sobre el caudalimetro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 513 695 o en el número +56 2 29381530 para Chile. Nuestros ingenieros y técnicos le asesorarán sobre el caudalimetro o cualquier otro producto en el campo de los regulación y control, del instrumentos de medición o del balanzas de PCE Ibérica S.L.

Información del caudalimetro  Instrucciones del caudalimetro  Certificado de la CE para el caudalimetro  Video del caudalimetro  Aquí encontrará más imágenes de productos de la caudalimetro  Certificado de la CE para el caudalimetro  Hoja de datos del caudalimetro

Caudalimetro de aire con rueda alada separada, memoria, puerto de conexión y software para la medición de la velocidad del viento.

Caudalimetro de aire PCE-007 con sensor
de rueda alada separada

- Este caudalimetro mide la velocidad del aire y la
  temperatura

- Este caudalimetro calcula y muestra el caudal
  volumétrico

- Este caudalimetro almacena 2000 registros de
  valores medidos

- Este caudalimetro cuenta con un puerto de
  conexión RS-232

- El caudalimetro de aire PCE-007 tiene un
  software para la transmisión de datos desde el
  caudalimetro al PC

- Este caudalimetro muestra los valores en
  distintas unidades

- El caudalimetro tiene una pantalla dual

- Caudalimetro de fácil manejo

- Max / Min / Hold

- Auto-Power Off

Datos técnicos del caudalimetro de aire

Campos de medición con el correspondiente cuadro de representación visual de las unidades en el caudalímetro de aire:
    - m/s
    - pies/min.
    - nudos
    - Km./h
    - mph (millas por hora)
    - °C
    - m³/min.




 0,3 ... 45,0
 60 ... 8800
 0,6 ... 88,0
 1,0 ... 140,0
 0,7 ... 100,0
 0,0 ... 45,0
 0,0 ... 999900

Resolución
    - Velocidad del aire
    - Temperatura del aire
    - Caudal volumétrico del aire


 0,01 m/s (igual para todas las unidades)
 0,2 °C
 0,001 - 100 (según campo de medición)

Precisión
    - Velocidad del aire
    - Temperatura
    - Caudal volumétrico
      del aire


±3 % del valor ±0,1 (igual para todas las unidades)
±1 °C
 calculado a partir de la velocidad del viento y la
 superficie

Puerto de conexión

Sí, RS-232 para la transmisión de datos

Memoria de datos

Sí, 2000 registros de valores medidos (tanto de velocidad del aire como de temperatura).
No olvide
: si la memoria del caudalimetro está llena se conservan los valores grabados hasta ese momento, pero si la batería del caudalimetro se vacía antes de finalizar la serie de medición, se perderán los datos.

Software

Sí, para la configuración y transmisión de datos al ordenador (capaz de funcionar en combinación con Windows `95, `98, `2000, `XP Professional). Los valores medidos pueden ser igualmente  transmitidos a todos los programas usuales de hojas de cálculo como p. ej. MS Excel.

Velocidad de transmisión de datos (software suministrada)

 1 s

Rueda alada
  - Alojamiento
  - Dimensiones


Zafiro (asentada sobre cojinete de piedra preciosa)
66 x 132 x 29,2 mm

Visualización

2 pantallas dobles LDC de 4 dígitos

Condiciones ambientales

Caudalímetro de aire: 0 °C ... 50 °C / < 80 % HR
Rueda alada:       0 °C ... 60 °C / < 80 % HR

Alimentación

 1 batería monobloc 9 V (aprox. 50 h de vida útil)

Dimensiones

 88 x 168 x 26,2 mm (caudalímetro)
66 x 132 x 29,2 mm (sonda)

Longitud del cable de la sonda

0,50 a 1 m (cable espiral)

Caja

 Plástico ABS

Peso

 350 g

Descripción breve de los elementos del caudalimetro de aire

Descripción del caudalímetro PCE-007
Imagen 1 del caudalímetro




Descripción de la pantalla del caudalímetro PCE-007



Imagen 2 de la pantalla del caudalímetro

A continuación se detallan las diferentes partes y funciones del caudalímetro señaladas en las imágenes superiores:

Imagen 1
1. Pantalla LCD
2. Rueda alada
3. Interruptor "ON / OFF"
4. Interfaz RS-232
5. Teclado de funciones

Imagen 2
 AVE = Este símbolo del caudalímetro aparece al seleccionar la función de la medición de flujo medio.
 MIN = Si presiona dos veces la tecla "MAX / MIN" aparece este símbolo en el caudalimetro como
 indicador del valor mínimo.
 2/3 V = Este símbolo se muestra junto con "MAX" cuando se selecciona la medición de caudal
 volumétrico 2/3 en el caudalimetro.
 MAX = Si presiona una vez la tecla "MAX / MIN" aparece este símbolo en el caudalimetro como
 indicador del valor máximo.
 VEL = Si presiona la tecla "VEL/FLOW" (4), medirá la velocidad del aire con el caudalimetro de aire.
 READ = Si selecciona la función de lectura en el caudalimetro, este símbolo anuncia que se pueden
 leer los datos almacenados en el caudalimetro.
 REC = Este símbolo aparece en el caudalimetro durante la grabación de valores de medición.
 RS232 = Este símbolo aparecerá en el caudalimetro al elegir la función de transmisión de datos.
 ft2 = Este símbolo aparece en el caudalimetro durante la medición del caudal volumétrico cuando el
 área de la sección fue introducida en foot2.
 m2 = Este símbolo aparece en el caudalimetro durante la medición del caudal volumétrico cuando el
 área de la sección fue introducida en m2.
 ºC = Este símbolo del caudalimetro indica la medición de la temperatura en la unidad ºCelsius.
 ºF = Este símbolo indica en el caudalimetro la medición de la temperatura en la unidad ºFahrenheit.
 CFM = Este símbolo indica la unidad "cubic feet per minute" (caudal volumétrico) del caudalimetro.
 CMM = Este símbolo indica la unidad "metro cúbico por minuto" = m3/min (caudal volumétrico)
 seleccionada en el caudalimetro.
 x100 = Este símbolo indica que los valores que se muestran en la pantalla del caudalimetro son
 multiplicados por  "100"
 x10 = Este símbolo indica que los valores que se muestran en la pantalla del caudalimetro son
 multiplicados por "10"
 m/s = Este símbolo indica que la unidad de medida del caudalimetro es m/s.
 ft/min = Este símbolo indica que la unidad de medida del caudalimetro es ft/min
 MPH = Este símbolo indica que la unidad de medida del caudalimetro es mph.
 km/h = Este símbolo indica que la unidad de medida del caudalimetro es km/h.

Ejemplos de utilización del caudalímetro de aire PCE-007

Vista frontal del caudalímetro de aire PCE-007 donde puede ver la pantalla del equipo.
Vista frontal del caudalimetro de aire PCE-007 donde puede ver la pantalla del equipo.

Comprobación de la medición de la velocidad del aire con el caudalímetro PCE-007.
Comprobación de la medición de la velocidad del aire con el caudalimetro PCE-007.

Vista de frente del caudalímetro de aire  PCE-007 y comprobación de la medición de la velocidad del aire con el caudalímetro de aire.
Este caudalímetro calcula el caudal multiplicando la velocidad del aire medida por el área introducida por teclado, como ejemplo introduciendo previamente la sección de una tubería de aire acondicionado y midiendo la velocidad de esa tubería, el caudalimetro obtendría automáticamente el caudal que proporciona ese conducto. De esta forma ahorra tiempo al evitar tener que tomar fastidiosas notas de los valores así como posibles fallos al transmitir los datos. La rueda alada externa (conectada a un cable de 1,5 m) hace aumentar la movilidad y flexibilidad en una medición exacta de la velocidad del aire. Este caudalimetro de aire forma parte del equipo básico de un técnico de sistemas de aireación para llevar a cabo el ajuste y control de instalaciones de ventilación.

En estos tiempos en los que hay que cuidar del medio Imagen de un molino de un parque eólico.ambiente estamos cada vez más com-prometidos a la utilización de energías renovables. Una de las que más auge tiene ahora es la energía eólica que es la que obtenemos del viento, ya que se obtiene de la energía cinética generada por las corrientes de aire y por las vibraciones que el aire produce. Esta energía se produce por la relación de movimiento de las masas de aire que se van desplazando por zonas con diferentes presiones atmosféricas. Para así poder aprovechar mejor esta energía eólica se debe de tener conocimiento de varios parámetros como las variaciones diurnas y nocturnas y estacionales de los vientos, variación de la velocidad del viento con la altura sobre el suelo, las ráfagas en un corto espacio de tiempo y valores máximos ocurridos en series anteriores.
Para la captación de la energía del viento se realiza mediante máquinas eólicas o aeromotores que son capaces de transformar esta energía en energía mecánica de rotación, para accionar directamente las máquinas operatrices (para la producción de electricidad) o un sistema de conversión (aerogenerador). Ya que este tipo de máquinas eólicas tienen una densidad energética baja por unidad de superficie, se debe proceder a la instalación de un número mayor de máquinas para poder aprovechar mejor los recursos de que se disponen, como por ejemplo los parques eólicos, como se puede observar en las imágenes superiores y en el video que dispone en la celda de abajo contigua. Con este tipo de caudalimetro de aire no tendrá problemas a la hora de tomar mediciones para este tipo de menesteres y podrá formar parte del equipo del técnico para la comprobación de la medición de la velocidad del viento. También hay otro modelo de caudalimetro que es un sistema de cucharas digital en que la dirección del viento no influye en la medición además tiene la posibilidad de seleccionar varios tipos de unidades de medición (m/s, km/h, ft/min, nudos y miles/h), u otro modelo de caudalimetro multifunción con el que podrá medir la velocidad del viento, el punto de rocío, la humedad relativa, la temperatura, la presión del aire, ...No dude en preguntar a nuestros técnicos para un que le asesoren sobre el caudalimetro que mejor se adapte a sus necesidades. Disponemos de un caudalimetro para cada tipo de necesidad.

Aquí puede ver el caudalímetro de aire PCE-007 midiendo la velocidad de aire en un parque eólico. En el vídeo se muestra el modo de empleo del este caudalimetro de aire, orientando su rueda alada a la dirección del viento para medir correctamente velocidad, temperatura y caudal volumétrico y almacenando estos valores en la memoria del caudalimetro de aire, para posterior- mente volcarlos a nuestro PC mediante el cable de conexión RS-232.
El software que acompaña a este caudalímetro le permitirá tratar estos datos, pudiendo obtener estadísticas, gráficos y medias según se muestra en los ejemplos de pantallas del programa, que aparecen en el siguiente apartado.

Software
El software del caudalimetro de aire está en idioma inglés. En el manual de instrucciones del caudalimetro de aire esta en español y se explican con claridad los gráficos así como el modo de empleo del software. En las imágenes que puede ver a continuación se representan las diferentes ventanas que se pueden encontrar en el software del caudalimetro de aire PCE-007, como por ejemplo las distintas gráficas de representación de la velocidad del aire y de la temperatura así como la presentación de la adquisición de datos, ... obtenidas por el caudalímetro.

El caudalimetro de aire le muestra los valores graficamente en un diagrama x-t
El caudalimetro de aire le muestra los valores gráficamente en un diagrama x-t

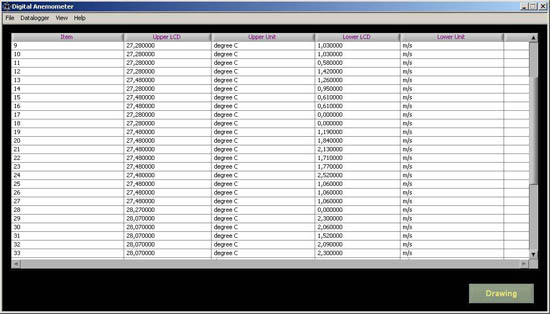

La software del caudalimetro de aire muestra los valores en tabla.
La software del caudalimetro de aire muestra los valores en tabla.
La software del caudalimetro de aire muestra los valores en digítos.
El software del caudalimetro de aire muestra los valores en dígitos.
Indicador analogico de la temperatura y de la velocidad del software del caudalimetro PCE-007.
Indicador analógico de la temperatura y de la velocidad del software del caudalimetro.
Data logger para descargar los datos del caudalimetro.
Data logger para descargar los datos del caudalimetro.

En la celda contigua se muestra la imagen de la pantalla de los parámetros de la medición que se están obteniendo con el caudalimetro en ese momento de manera online en el ordenador. Dichos datos se adquieren de manera online atraves del caudalimetro, los cuales indican la temperatura, la velocidad MAX y MIN, la unidad de medición (que puede ser m/s, ft/min, nudo, mph, km/h, CFM o CMM) y el intervalo de tiempo para la captura de la medición. Además en el caudalimetro se puede predefinir un nivel MAX y MIN en los cuales una vez superados esos limites avisa mediante una indicación lumínica.

Imagen del software del caudalimetro realizando una medición.

Imagen del software del caudalimetro realizando una medición.

Imagen de un registro de datos del caudalimetro

Imagen de un registro de datos del caudalimetro

- Sample: es el valor de la cuota de medición.
- Temperature: temperatura del aire.
- Option: opción de pantalla = MAX, MIN, AVE,
  2/3V max.
- Unit: unidad de medida (m/s, ft/min, nudo, mph,
  km/h, CFM o CMM).
- Value: valor de medición del caudalímetro.
- Range: rango de medición.
- Minimum: valor mínimo, el valor medido más
  pequeño.
- Reset: borra los valores mínimo y máximo guar-
  dados en el caudalimetro.
- Maximum: valor máximo, el valor medido más
  grande.
- Lower: el valor más pequeño del rango de medi-
  ción especificado en el caudalímetro.
- Upper: el valor más grande del rango de medi-
  ción especificado por el caudalímetro.

El caudalimetro de aire con logger de datos.

El caudalimetro de aire con logger de datos.

En la imagen contigua se puede ver la ventana "VIEW", que es la ventana donde aparece el documento de la medición que se ha realizado con el caudalímetro PCE-007.
- File: nos indica que se puede abrir el archivo de
  datos. Se pedirá al usuario que de el nombre del
  archivo.
- Blocks Read: muestra la cantidad de bloques a
  leer.
- Records Read: muestra la cantidad de grupos
  de datos a leer.
- Chars./Rec: muestra la cantidad de caracteres a
  leer.
- Current Block: muestra el nº del bloque actual.
- Selected: muestra el nº del grupo de datos
  actual

Archivo / documento del caudalimetro PCE-007.

Este tipo de caudalimetro puede realizar una grabación del valor de medición o una grabación continuada del valor de medición. Para grabar una "instantánea" de un grupo de datos con el caudalímetro (cuota de medición 0) ponga la cuota de medición a 0 presionando la tecla "SAMPLE" (en modo "VEL"), se mostrará la cuota de medición anteriormente ajustada). Introduzca "0" y presione la tecla "ENTER". Siempre que la tecla "ENTER" del caudalimetro, el valor mostrado en la pantalla será grabado en la memoria interna (la memoria se mantiene aunque se extraiga la batería). Si por lo contrario desea de realizar una grabación continuada del valor de medición con el caudalímetro debe de seleccionar la cuota de medición (de 1 a 240) y presione la tecla "SAMPLE" (0) en modo "VEL". La cuota de medición anteriormente ajustada aparecerá en la parte superior de la pantalla. Entonces debe de introducir en el caudalimetro el valor que desee y presione la tecla "ENTER". Siempre que presione la tecla "ENTER", todos los valores mostrados se irán grabando en la memoria (con la cuota de medición previamente dada). Los datos almacenados en el caudalímetro se mantienen aunque se extraiga la batería. El símbolo "REC" aparece en la pantalla indicando el estado de grabación. La capacidad de memoria máxima del caudalímetro es de 2000 grupos de datos. Si desea parar la grabación de datos del caudalimetro, vuelva a presionar la tecla "REC". Debe de prestar atención si el caudalímetro se desconecta manualmente durante la grabación o se apaga por tener la batería baja, se perderán todos los datos. Si el caudalimetro está grabando y se llena la memoria, se apagará pero todos los datos se mantendrán en la misma. Y si lo desea también puede tener una vista secuencial de los valores almacenados en el caudalimetro, para ello debe de presión la tecla "READ" (7) para poder ver en la pantalla los valores almacenados. El número del grupo de datos (RECORD NUMBER) también se mostrará en la pantalla, y para abandonar la el modo "READ", presione la "RESET".

¿Qué es la presión atmosférica?
La presión atmosférica es el peso del aire de la atmósfera que ejerce una presión sobre un punto determinado de la superficie de la tierra. Generalmente, cuanto más aire hay sobre una zona más alta es la presión, esto significa que la presión atmosférica cambia con la altitud. Por ejemplo, la presión atmosférica es mayor a nivel del mar que en la cima de una montaña. Para compensar la diferencia de presión y facilitar la comparación entre varias localizaciones con diferentes altitudes, la presión atmosférica es ajustada normalmente a la equivalente al nivel del mar (presión barométrica). Esta presión barométrica varia con las condiciones meteorológicas, por lo tanto esta es una herramienta imprescindible para realizar las previsiones del tiempo. Con este caudalimetro de que disponemos no tendrá ningún problema a la hora de realizar la medición de la presión barométrica del aire o también la puede medir con el modelo PCE-DB 2.

¿Que es el caudal de aire?
Se define como el volumen de aire que se suministra en la unidad de tiempo, de esta manera puede encontrarse expresado como m3/h, m3/min, etc. Con este caudalimetro de aire podrá realizar medir el caudal volumétrico del aire.

¿Qué es la corriente de aire?
La corriente de aire se produce en la atmósfera por diversas causas naturales. El viento es causado por las diferencias de la temperatura que existe cuando se produce cuando hay un calentamiento desigual en varias zonas terrestres y de la atmósfera. Estas masas de aire caliente tienden a ascender, sustituyéndolo por masas de aire más frío, y por lo tanto más denso. El viento se denomina como la corriente de aire que se desplaza en sentido horizontal, y la corriente de convección a los movimientos de aire en sentido vertical. Con este caudalimetro puede medir la velocidad del aire.

Explicación de diferentes condiciones ambientales:

Wind Chill

El Wind Chill describe la diferencia entre la temperatura del aire medida y la percibida, en dependencia de la velocidad del aire. Disponemos de otro tipo de caudalimetro que puede detectar el Wind Chill y otros parámetros.

Presión atmosférica

La presión atmosférica en cualquier lugar de nuestro planeta es la presión hidrostática del aire que rige en ese lugar. Esa presión es equivalente al peso de la columna atmosférica que existe en la superficie de la tierra o sobre cualquier cuerpo que se encuentre en ella. La presión atmosférica media a nivel de mar es de 101325 Pa = 1.013,25 hPa = 101,325 kPa, y forma parte de condiciones normales.

Pascal (Pa):
Hectopascal (hPa):
Libra por cuadrado (psi, lb/sq in):
Bar (bar):
Atmósfera (atm):

Punto de rocío / temperatura del punto de rocío
El aire puede con el aumento de la temperatura absorber más  vapor. Cuando desciende la temperatura de cualquier elemento o del aire, y simultáneamente se alcanza una humedad del aire del 100 %, el vapor restante cae en forma de lluvia. Ese límite se denomina punto de rocío. Los edificios se deben construir de tal forma que la temperatura alcanzada en la parte interior del edificio nunca quede por debajo del punto de rocío. Así se evita la condensación de agua y como resultado daños en edificios o formación de moho. Sobre todo son dañinas las corrientes atmosféricas a través del aislamiento. En estos casos se debe esperar siempre un punto de rocío más bajo. También la temperatura de bulbo húmedo (inglés WetBulb), que juega un papel importante por ejemplo en la industria climatológica, es un parámetro muy importante en tantos otros sectores.

Contenido del envío
1 x caudalímetro de aire PCE-007 con rueda alada (conectado a un cable de 1, 5 m) y puerto de conexión,
1 x software,
1 x batería,
1 x maletín,
1 x manual de instrucciones

Contenido del envío del caudalimetro PCE-007.
En esta imagen se puede ver el contenido del caudalimetro del PCE-007.

Adicional
- Certificado de calibración ISO (calibración y certificado de laboratorio).Certificado de calibración para el caudalimetro PCE-007.

Podrá adquirir un certificado de calibración ISO del caudalimetro. En una certificación y calibración de laboratorio para el caudalimetro se expide un certificado de revisión con las señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos pueden volver a ser ajustados según los estándares nacionales. A continuación podrá encontrar más infor-mación relativa a la calibración:

Calibración: Revisión de la precisión de magnitudes medidas del caudalimetro sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la pantalla del medidor con respecto al verdadero valor de la magnitud medida.

Certificado de calibración: Documenta las características técnicas de medición del caudalimetro así como la vuelta de ajuste a los estándares nacionales.

Intervalo de calibración: Para poder realizar mediciones correctas, el caudalimetro empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de volver a calibrar el caudalimetro. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:

- Magnitud medida y banda de tolerancia permitida del caudalimetro

- Utilización de los medidores e instrumentos de control

- Frecuencia de empleo del caudalimetro

- Condiciones ambientales del caudalímetro

- Estabilidad de la calibración anterior del caudalimetro

- Precisión de medición exigida del caudalímetro

- Disposiciones relativas al sistema de control de calidad en las empresas

Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente por el usuario mismo. Nuestra recomendación del caudalimetro es que el intervalo de calibración esté entre 1-3 años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros empleados.

Tabla de las velocidades del viento
A continuación tiene un listado en forma de tabla con las velocidades del viento así como su clasifi- cación para el caudalímetro PCE-007.

Beaufort Velocidad del viento
(Km/h)

Indicación

Concepto/ valoración

0 0 - 2 El humo asciende verticalmente tranquilo
1 2 - 5 El humo se desvía suavemente hacia un lado suave
2 6 - 12 El viento se percibe en la piel suave
3 13 - 20 Se mueven banderas ligeras moderado
4 21 - 29 Se mueve polvo y papeles moderado
5 30 - 39 Pequeños árboles empiezan a mecerse al viento vivo
6 40 - 50 Los paraguas ya no se pueden utilizar fuerte
7 51 - 61 Todos los árboles se mueven fuertemente / ya cuesta trabajo moverse contra la dirección del viento fuerte
8 62 - 74 Las astas de los árboles se quiebran muy fuerte
9 75 - 87 Pueden presentarse daños importantes en edificios muy fuerte
10 88 - 101 Pueden presentarse los peores daños en edificios masivo
11 102 - 116 Pueden presentarse los peores daños en edificios masivo
12 117 > Aniquilamiento de las construcciones más fuertes / se buscan refugios inmediatamente huracanes

Información sobre el caudalimetro de aire
El caudalimetro de aire mide la velocidad instantánea del viento, pero a ras de suelo las ráfagas (fluctuaciones habituales del viento) se producen con tal frecuencia que restan interés a dicha medición, por lo que se toma siempre un valor medio en intervalos de 10 minutos.
Hay otro caudalimetro de aire de ultrasonidos que es capaz de determinar la velocidad del viento en sus tres dimensiones (3D). La última tecnología en el caudalimetro de aire es que va provisto de láser que detecta el desfase del sonido o la luz coherente reflejada por las moléculas del aire.
El caudalimetro de aire de compresión se basa en el tubo de Pitot (un tubo con forma de L, con un extremo abierto hacia la corriente de aire y el otro conectado a un dispositivo medidor de presión), y está formado por dos pequeños tubos, uno de ellos con orificio frontal (que mide la presión dinámica) y lateral (que mide la presión estática), y el otro sólo con un orificio lateral. La diferencia entre las presiones medidas permite determinar la velocidad del viento.
La localización de sitios para el aprovechamiento de la energía del viento es un trabajo de prospección similar al que requiere la ubicación de recursos minerales. Por lo general se necesitan promedios anuales de velocidad del viento superiores a los 5 m/s, es decir, 15 km/h, lo cual se visualiza cuando las hojas y las ramitas de los árboles susurran (para el bombeo de agua, el promedio requerido es de 3 m/s, es decir, 10,8 km/h, lo cual se percibe cuando el humo se inclina levemente en la dirección del viento).
De acuerdo con la norma para la medición, se coloca el caudalimetro a 10 m de altura (la velocidad del viento es mayor conforme se desplaza a mayor altura; a baja altura lo frena la "rugosidad" del terreno: los árboles, las edificaciones ..., es decir, todos los accidentes topográficos).
En la práctica la mejor forma de medir la velocidad del viento en una futura localización de una turbina eólica es situar el caudalimetro de aire en el extremo superior de un mástil que tenga la misma altura de buje esperada de la turbina que se va a utilizar. Esto evita la incertidumbre que conlleva el recalcular la velocidad del viento a una altura diferente.

Comparativa entre caudalimetro de aire de rueda alada y caudalimetro de hilo térmico
A menudo, al técnico le surgen dudas sobre cual es el mejor tipo de caudalímetro de aire para ser usados bajo unas determinadas condiciones de caudal, temperatura, etc. A continuación se muestran una serie de ventajas genéricas que ofrecen cada una de las dos modalidades de caudalímetro, con el fin de facilitar la elección final del usuario a la hora de adquirir uno de los dos tipos de caudalimetro. Han de tener en cuenta que se tratan de ventajas genéricas, y que por tanto, pueden anularse o potenciarse aún más en función, por ejemplo, de las características técnicas del modelo elegido o de las propias condiciones ambientales con las que nos encontremos al medir.

Entre las ventajas que encontramos en el uso de los caudalímetros de aire de rueda alada, tenemos:

- Respuesta directa y lineal del sensor, sin que sea muy sensible a cambios bruscos de
  temperaturas.
- Su señal digital es compatible con entradas a microprocesador para posterior lectura de otras
  funciones (ej: caudal volumétrico).
- La influencia de factores como la temperatura o la presión, cambia a velocidades mayores de unos
  1.5 m/s.
- Bajo consumo de batería al no ser necesario ningún calentamiento previo.
- Más seguridad en áreas peligrosas debido a que no tiene ningún elemento calentado.
- Mejor cálculo de valor medio de flujo del área de muestra, ya que no influyen tanto las turbulencias y
  remolinos locales.

Ejemplos típicos de medida con este tipo de caudalimetro de aire de rueda alada tenemos en medidas en exteriores donde vamos a encontrar velocidades de aire medias o altas, o en medidas de salida de aire a través de grandes rejillas.

Por otro lado, algunas de las ventajas que presentan el caudalímetro de aire de hilo térmico son las siguientes:

- Tamaño de sonda mucho más reducido y manejable, lo que permite el acceso para la medición en
  zonas de difícil accesibilidad.
- Aunque el sensor es más frágil, suele estar diseñado de manera que quede bien protegido.
- Más apropiados para medir velocidades en un punto concreto.
- Generalmente son más adecuados para medidas de velocidades de aire muy bajas.

Ejemplos típicos de medida con este tipo de caudalimetro los tenemos en medidas en lugares donde nos vamos a encontrar con velocidades de aire bajas (aunque también pueden ser usados en rangos más altos), o por ejemplo, también en medidas en el interior de conductos y otras zonas restringidas para otros tipos de sensores, como por ejemplo el caudalimetro de hilo térmico el PCE-424 que tiene una sonda telescópica y es ideal para bajas velocidades o el caudalimetro hilo térmico PCE-009 para determinar la velocidad y la temperatura del aire, con cálculo del volumen de corriente (cantidad de flujo) e interfaz RS-232, para la transmisión de datos al PC (software / cable incluido en el envío).

Aplicaciones del caudalímetro de aire

- Agricultura: este caudalímetro nos da la verificación de las condiciones para regar por aspersión los
  cultivos o quemar rastrojos, verificación de las condiciones para el ganado.

- Aviación: este caudalímetro lo pueden utilizar en planeadores, en ala delta, parapentes, ultraligeros,
  paracaídas, vuelos en globo.

- Ingeniería civil: con este caudalímetro lo puede utilizar en la seguridad de emplazamientos,
  condiciones de trabajo, seguridad en las obras, operación para la seguridad de las grúas,
  mediciones del esfuerzo del viento.

- Guardacostas: con este caudalímetro podrá realizar evaluaciones de las condiciones para la
  supervivencia o la seguridad.

- Formación: con este caudalímetro podrán realizar mediciones y experimentos con el flujo de aire,
  evaluación de condiciones exteriores para la práctica de deportes escolares, estudios
  medioambientales.

- Extinción de incendios: este caudalímetro esta indicado especialmente para comprobar sobre el
  peligro de la propagación del fuego.

- Aficiones: con este caudalímetro se puede utilizar para realizar aeromodelismos, modelismos de
  barcos, vuelo de cometas.

- Industria: este caudalímetro es muy útil en mediciones del flujo y de la temperatura del aire, control
  de la contaminación.

- Policía: este caudalímetro lo pueden utilizar para las mediciones de los vientos de costado en
  carreteras.

- Actividades al exterior: como por ejemplo tiro con arco, ciclismo, tiro, pesca, golf, vela, atletismo,
  camping, senderismo, montañismo, ...

- Trabajos al exterior: evaluación de condiciones ambientales.

- Ciencia: como por ejemplo en la aerodinámica, ciencia medioambiental, meteorología.

En definitiva es un campo muy amplio en donde se puede utilizar el caudalímetro de aire.

Ir al caudalímetro de aire PCE-007 .

Volver a la página principal.

Aquí podrá encontrar cualquier tipo de "Caudalimetro":

- Caudalímetro de aire PCE-A420
  (caudalímetro de aire con sistemas de cucharas para la medición del aire)

- Caudalimetro de aire de bolsillo PCE-AM81
  (caudalimetro para de velocidad del aire, para hobby y job)

- Caudalímetro de aire de bolsillo serie AVM
  (caudalímetro de tamaño como una cajetilla de cigarrillos)

- Caudalimetro de aire de bolsillo AVM-4000
  (caudalimetro de aire + temperatura + humedad + presión...)

- Caudalímetro de aire serie LCA-301
  (caudalímetro con rueda alada está integrada en el medidor)

- Caudalimetro de aire de bolsillo P-770-M
  (caudalimetro para medir la velocidad y temperatura en aire y agua, máx. 40 m/s, RS232, Software)

- Caudalímetro de aire - memoria PCE-007
  (caudalímetro con rueda alada, memoria, RS-232, software)

- Caudalimetro de aire PCE-008
  (caudalimetro con rueda alada, memoria interna, RS-232, software ...)

- Caudalímetro de aire PCE-424
  (caudalimetro con sonda telescópica, para bajas velocidades)

- Caudalímetro de aire KM A004
  (Caudalímetro de aire con sonda térmica, para velocidades bajas, medición de temperatura)

- Caudalimetro de aire serie TA
  (caudalimetro con sonda recta / flexible, principio de medición térmico)

- Caudalimetro PCE-009
  (caudalimetro con sonda telescópica, memoria interna, RS-232, Software ...)

- Caudalímetro de aire / estación meteorológica WatchDog
  (sistema de cucharas, dirección del viento, humedad, temperatura, ...memoria, RS232, software)

- Micro - Caudalimetro de aire PCE-PFM 2
  (caudalimetro que miden presión, temperatura, con memoria y software)

- Caudalimetro de aire - PVM-620
  (caudalimetro con tubo de Pitot, para altas velocidades de circulación)

Si desea ver o imprimir la sección correspondiente del caudalímetro de aire en nuestro catalogo
pinché el símbolo de PDF.
Ir al catalogo de aire para ver el caudalimetro

Aquí encontrará la lista completa de  todos los medidores de la oferta de PCE Instruments.

Contacto en España:
PCE Ibérica S.L.
C/ Mayor 53 - Bajo
E-02500 Tobarra
Tel. 902 044 604
Fax +34 967 543 542

Contacto para Latinoamérica /
Internacional:

PCE Instruments
Tel. +34 967 543 695
Fax +34 967 543 542

Contacto en Chile:
PCE Instruments Chile S.A.
Avd. El Guanaco Norte 1751, Casa 46
Santa Marta de Huechuraba
 Santiago de Chile
Tel. +56 2 938 1530

La misma página en alemán Caudalímetro de aire PCE-007: la misma página en alemán. en italiano Caudalímetro de aire PCE-007: la misma página en italiano. en inglés Caudalímetro de aire PCE-007: la misma página en inglés. en croata Caudalímetro de aire PCE-007: la misma página en croata. en francés Caudalímetro de aire PCE-007: la misma página en francés.
en húngaro Caudalímetro de aire PCE-007: la misma página en húngaro. en turco Caudalímetro de aire PCE-007: la misma página en turco. o en polaco Caudalímetro de aire PCE-007: la misma página en polaco.


A continuación podrá tener una visión general de los grupos de productos de los medidores:

 Acelerómetros
 Amperímetros
 Analiz. de espectro
 Analizadores de gases
 Analiz. de humedad
 Analizadores de LAN
 Analiz. de oxígeno aqua
 Analizadores de potencia
 Analiz. redes eléctricas
 Analizadores de ruido
 Analiz. de vibración
 Analizadores trifásicos
 Analiz. TV cable / satélite
 Anemómetros
 Balanzas
 Barómetros
 Boroscopios
 Brillómetros
 Calibradores
 Cámaras termográficas
 Capacímetros
 Caudalímetros de aire
 Clorímetros
 Colorímetros para agua

 Colorímetros
superficie
 Comprob. de humedad

Comprob. de miliohmios
 Comprob. de monogas
 Comprob. de redes LAN
 Comprobadores de ruido
 Comprobadores fugas
 Comprob. poten. Redox
 Comprob. resis. eléctr.
 Comprobadores VDE
 Conductímetros
 Contadores de partículas
 Contadores de radiación
 Controlad. ambientales
 Controlad. de frecuencia
 Controladores de luz
 Controladores de presión
 Controladores de ruido

Convertidores de señal
 Controlad. puesta a tierra
 Controlad. temperatura

 Data logger
 Decibelímetros
 Densímetros
 Detectores de cables
 Detectores de corriente

 Detectores de fugas

 Detectores de gases
 Detectores de luz
 Detectores de ruido
 Detectores de humedad
 Det. hum. madera
 Det. hum. mat. constr.
 Detectores de Voltaje

 Digital Multímetros
 Dinamómetros
 Dispositivos termografía
 Distanciómetros
 Dosímetros acústicos
 Dosímetros de radiación
 Durómetros

Endoscopios (monitor)
Espesímetros
Estaciones meteorológicas
Estetoscopios
Estroboscopios
Explosímetros

Fibroscópios
Fonendoscopios
Fotómetros monofunción
Fotómetros multifunción
Frecuencímetros

Gases explosivos
Gaussímetros

Higrómetros

 Impactómetros
 Indicadores de sonido
 Indicadores humedad
 Indicad. meteorológicos
 Indicadores temperatura

Lectores de humedad
Lectores de temperatura
Logger de datos
Luxómetros

Magnetómetros
Manómetros de pres.
Manóm. de tubo de Pitot
Med campo TV/satélite
Medidores climatológicos
Medidores de agua
Medidores de aire
Medid. de aislamiento

Medid. de automoción
Medidores de brillo
Medid. de capacidad
Medidores de caudal
Medidores de cloro
Medidores de color
Medid. de distancia
Medidores de dureza
Medid. de espesores
Medid. de frecuencia
Medidores de fuerza
Medidores de gases
Medidores de grosor
Medid. de hum. absol
Med. de hum. relativa
Medidores de longitud
Medidores de luz
Medidores de ozono
Med. de pH de
Bolsillo
Med. de pH de
Mano
Medid. de potencia
Medid. de radiación
Medid. de revolución
Medidores de ruido
Medidores de sonido
Medid. de vibración
Medid. estrés térmico
Med. fotométri. mono.
Med. fotométri. multi.
Medid. humedad aire
Medid. hum. de papel
Med. láser temperat.
Medidores LCR
Med. meteorológicos
Med. oxígeno (agua)
Med. potencial Redox
Medidores presion
Med. radioactividad
Medid. recubrimientos
Medidores Redox
Medid. resist. tierra
Medid. revestimientos
Med. temp. contacto
Med.temp.sin contacto
Medidores térmicos
Medid. tester de agua
Medid. ultrasónicos
Metroláser
Micromanómetros
Micrómetros
Microscopios
Multímetros (digitales)

 Niveles Láser

Odómetros
Ohmetros
Osciloscopios
Oxímetros para agua
Oxímetros para gases
Ozonómetros

Penetrómetros
pH-metros de Bolsillo
pH-metros
mano / mesa
Pies de rey
Pinzas amperimétricas
Pirómetros
Polímetros digitales
Psicrómetros

Radiómetros
Refractómetros
Registradores de datos
Regist. de imágenes
Rugosímetros

Salinómetros
Sondas de temperatura
Sonómetros

Tacómetros de mano
Telémetros láser
Telurómetros
Termoanemómetros
Termohigrómetros
Termómetros contacto
Termómetros infrarrojos
Tester de aire
Tester de cables
Tester de corriente
Tester de esfuerzo
Tester de pH

Tester de radiación
Tester de redes LAN
Tester de rugosidad
Tester de ruido
Tester de sonido
Tester de temperatura
Tester de ultrasonidos
Turbidímetros (agua)

Vatímetros digitales
Velómetros
Vibrómetros
Video-endoscopio
Visores de infrarrojos
Voltímetros



A continuación podrá tener una visión general de los grupos de productos de las balanzas:

Balanzas de análisis
Balanzas para animales

Balanzas básicas
Balanzas de banco
Balanzas de bolsillo

Balanzas de cocina
Balanzas de colegio
Balanzas compactas
Balanzas con contador
Balanzas contadoras
Balanzas cuentapiezas

Balanzas para coches
Balanzas para colgar

 Balanzas densidad

Balanzas dosificadoras
 Balanzas para dentista
 Balanzas elevadoras
 Balanzas para envíos
 Balanzas para la escuela
 Balanzas para farmacia
 Balanzas de gancho
 Balanzas de hogar
 Balanzas de humedad

 Balanzas para hobbies
 Balanzas industriales
 Balanzas investigación
 Balanzas para inventario

Balanzas joyería

Balanzas de laboratorio

Balanzas de mesa
Balanzas de muelle
Balanzas mecánicas
Balanzas multifunción

 Balanzas de oro
 Balanzas de pesaje
 Balanzas de precisión
 Balanzas para palets
 Balanzas para papel

Balanzas para piezas

 Balanzas plataforma
 Balanzas paquetería
 Balanzas pesa palets
 Balanzas para quilates
 Balanzas de recuento
 Balanzas de resorte
 Balanzas resist. agua
 Balanzas con software
 Balanzas con soporte
 Balanzas sobremesa
 Balanzas sobresuelo
 Balanzas de suelo
 Balanzas de superficie
 Balanzas para toneles

Balanzas para tránsito
 Balanzas verificables
 Balanzas veterinarias
 Ganchos de pesar /carga
 Grúas de carga
 Indicadores de pesaje
 Medidores de fuerza
 Microbalanzas
 Plataformas de pesaje

Sistemas colgantes

Sistema cuentapiezas
 Transpaletas pesadoras
