Medidor de caudal para líquidos por ultrasonido PCE-TDS 100H / HS
tamaño de la tubería 20 ... 100 mm o 50 ... 700 mm / según el método de diferencia en el tiempo de ejecución / para determinar la velocidad del flujo y caudal / método de medición para líquidos lo más homogéneos posible

El medidor de caudal para líquidos por ultrasonido se usa para mediciones de control o para detectar de forma rápida el caudal en una tubería, por lo que se trata de un sistema de medición transportable y de fácil instalación. El medidor de caudal para liquidos por ultrasonido trabaja según el método de diferencia en el tiempo de ejecución. El principio de medición del medidor de caudal para líquidos es muy sencillo. En una medición diagonal en un tubo se necesita menos tiempo para una medición en dirección de la corriente que en contra. Más aumenta el caudal, más tiempo se necesita para medir si la medición es contra la corriente, y menos tiempo si la medición es en dirección de esta. La diferencia entre los tiempos de flujo en dirección de la corriente, o en contra de ella, depende de forma directa de la velocidad del flujo. El medidor de caudal para líquidos usa este efecto para determinar la velocidad del flujo y del caudal. Los transductores electro-acústicos reciben y emiten breves impulsos ultrasónicos a través del medio que fluye en la tubería. Los transductores se sitúan en dirección vertical de forma desplazada en ambos lados del tubo a medir. Los sensores no destructivos se colocan sobre el tubo y son fijados por ejemplo con una brida. En poco tiempo la pantalla le indica la velocidad del flujo. El medidor de caudal para líquidos por ultrasonido puede ser usado en tubos metálicos, de plástico y tuberías de goma. Si busca otro tipo de medidor de caudal para líquidos lo puede ver en el siguiente enlace. Si tiene alguna pregunta sobre el medidor de caudal por ultrasonido, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 513 695 o en el número +56 2 562 0400 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor de caudal por ultrasonido y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica SL.

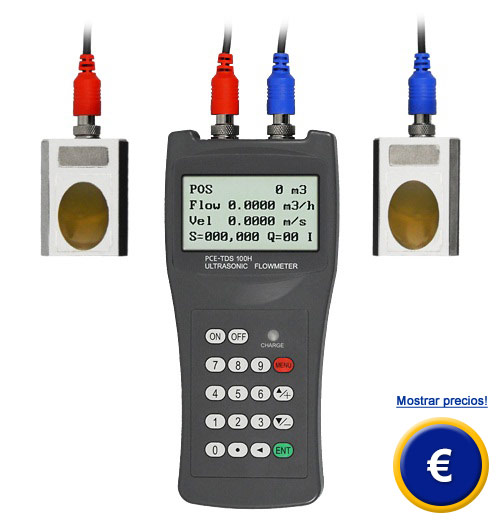

Medidor de caudal para líquidos por ultrasonido
PCE-TDS 100H

 - Ideal para reequipamiento
 - Instalación sin interrupción del proceso
 - Montaje sencillo
 - Preciso y fiable

 - Sin pérdida de presión
 - No necesita inspecciones, sin partes móviles
 - Sin desgaste
 - Medidor portátil para mediciones de control

Especificaciones técnicas

Modelos

PCE-TDS 100HS

PCE-TDS 100H

Dimensiones de la tubería

20 ... 100 mm

50 ... 700 mm

Tipo de sensor

TDS-S1

TDS-M1

Tamaño del sensor

45 x 30 x 30 mm

60 x 45 x 45 mm

Peso del sensor

75 g

250 g

Métodos de instalación del sensor

V, N, W

V, Z

Rango de medición

0,01 ... 30 m/s

Resolución

0,0001 m/s

Precisión

±1 % del valor de medición

Linealidad

0,5 %

Reproducibilidad

0,2 %

Tiempo de respuesta

0 ... 999 segundos, ajuste libre

Medios

cualquier líquido

Cable del cabezal

aprox. 5 m

Pantalla

4 x 16 LCD

Alimentación

3 x acumuladores AAA Ni-H

Cargador

100 .. 240 V/AC

Interfaz

RS-232C

Registrador de datos

2000 valores

Material de la carcasa

ABS

Tamaño del maletín

100 x 66 x 20 mm

Temperatura

0 ... 70 ºC /
consultar para otras temperaturas

Peso

514 g baterías incluidas

Imágenes de uso

El medidor de caudal para líquidos por ultrasonido PCE-TDS 100HSefectuando una medición en una tubería

Aquí se observa ambos transductores electroacústicos del medidor de caudal para líquidos

Contenido del envío
1 x Medidor de caudal por ultrasonido,
2 x Transductores (TDS-S1 o TDS-M1),
2 x 5 m de cable de conexión,
2 x Cadenas de sujeción,
3 x Acumuladores AAA Ni-H,
1 x Cable para el cargador,
1 x gel de acoplamiento,
1 x Flexómetro,
1 x Maletín de aluminio,
1 x Instrucciones de uso

Componentes adicionales

Sensor estándar TDS-M1
Para tuberías de 50 a 700 mm / 0 a +70 ºC
Dimensiones: 60 x 45 x 45 mm

Sensor mini TDS-S1
Para tuberías de 20 a 100 mm / 0 a +70 ºC
Dimensiones: 45 x 30 x 30 mm

Sensor de alta temperatura TDS-M1H
Para tuberías de 50 a 700 mm / 0 a +160 ºC
Dimensiones: 90 x 82 x 29 mm

Sensor de alta temperatura TDS-S1H
Para tuberías de 20 a 100 mm / 0 a +160 ºC
Dimensiones: 90 x 85 x 24 mm

El cálculo de la velocidad del flujo según el método de diferencia en el tiempo de ejecución se efectúa según la siguiente ecuación:

v - velocidad media del medio
T1 - tiempo de ejecución de la señal ultrasónica en dirección de la corriente
T2 - tiempo de ejecución de la señal ultrasónica en dirección contra la corriente
 L - longitud del camino del ultrasonido
α - ángulo de la señal ultrasónica hacia el flujo
