Multímetro
de mano y logger de datos PCE-DM 22
multímetro de mano TRUE RMS con múltiples funciones de medición, memoria
/ logger de datos, interfaz RS-232 y software, normativa: IEC 1010 1,000 V CAT III |
|
Este multímetro de mano es un aparato muy capaz que cubre casi todas sus
necesidades. Además de determinar DCV, ACV, DCA, ACA y la resistencia
con gran precisión, este multimetro de mano determina la capacidad, la
frecuencia, las revoluciones y la temperatura y posibilita la
comprobación de paso y la prueba de diodos. Con el
multímetro de mano también podrá transmitir
los valores de medición guardados a un PC o laptop con la ayuda del software
del envío (cable de datos incluido).
La función de logger de datos integrado del multímetro
le permite realizar tomas de larga
duración en máquinas e instalaciones eléctricas. Este multímetro de mano
se entrega calibrado de fábrica y puede contar con una calibración de laboratorio
y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración
anual).
Hay otro modelo de multímetro que es multifunción, gráficos, interfaz y software
(osciloscopio, multímetro, analizador lógico, ...) lo puede ver usted
aquí,
si además usted quiere medir mas parámetros como
la capacidad, la frecuencia y la temperatura el mas indicado seria el
W-20-TRMS.
Además el siguiente enlace
contiene una visión general donde podrá encontrar cualquier multímetro. |
|
- Multímetro de
alta precisión de base
- Selección de rango automática
- DCV, ACV, DCA, ACA, resistencia,
capaci-
dad, frecuencia, temperatura, revoluciones.
- Comprobación
de paso y prueba de diodos.
- Función Peak (1 ms)
- Función relativa / Min / Max / Hold
- Desconexión automática (se puede quitar)
- Indicador de estado de la batería
- Pantalla LCD
del multímetro tiene iluminación
de fondo y gráfico de barras
- Multímetro con
memoria interna (32.000
valores)
- Interfaz RS 232, cable de datos, software
- Posibilidad de calibración ISO adicional.
- Protección: IEC 1010-1, 1000 V CAT III
Ver / imprimir las instrucciones de uso del multímetro de mano PCE-DM 22
 |
Multímetro con logger de datos PCE-DM 22
|
|
Especificaciones técnicas |
| Rangos de medición |
DCV:
400 mV; 4/ 40/ 400/ 1000 V
ACV: 400 mV; 4/
40/ 400/ 750 V
DCA: 400/ 4000
µA; 40/ 400 mA; 10 A
ACA: 400/ 4000
µA; 40/ 400 mA; 10 A
OHM: 400 Ω;
4/ 40/ 400 k Ω; 40 MΩ
Cap.: 4/ 40/ 400 nF;
4/ 40/ 400 µF; 4/ 40 mF
Frec.: 4/ 40/ 400
kHz; 4/ 40 MHz
RPM: 4/ 40 kRPM;
4/ 40/ 400 MRPM
Temp.: - 50 °C ... + 1000 °C |
| Resolución |
DCV:
0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
ACV: 0,1 mV;
0,001/ 0,01/ 0,1/ 1 V
DCA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
ACA: 0,1/ 1 µA;
0,01/ 0,1 mA; 0,01 A
OHM: 0,1/ 1/ 10/ 100 Ω;
1/ 10 k Ω
Cap.: 1/ 10/
100 pF; 1/ 10/ 100 nF; 1/
10 µF
Frec.: 1/ 10/
100 Hz; 1/ 10 kHz
RPM: 0,01/ 0,1/
1/ 10/ 100 kRPM
Temp.: 1 °C |
| Precisión |
DCV:
± 0,3 % del indic. + 2 dgt (hasta 400 V);
± 0,5% + 3 dgt (por encima)
ACV: ± 0,5 %
del indic.
+ 5 dgt (hasta 400 V);
± 0,8 % + 5dgt (por
encima)
DCA: ± 0,8 %
del indic.
+ 2 dgt (bis 400 mA);
± 1 % + 2 dgt (por
encima)
ACA: ± 1,0 % del
indic.
+ 5 dgt (bis 400 mA);
±
1,2
% + 5 dgt (por
encima)
OHM: ± 0,6 % del
indic.
+ 2 dgt (bis 4 MΩ);
± 1 % + 3dgt (por
encima)
Cap.: ± 1,9 % del
indic.
+ 20 dgt
Frec.: ± 0,5 %
del indic.
+ 1 dgt
RPM: ± 0,5 % del
indic.
+ 1 dgt
Temp.: ± 1,0 % del
indic. + 2°C |
| Cuota de medición |
0,5 / s |
| Avisador de paso |
si está por debajo de x Ω
|
| Prueba de diodos |
prueba:
bien o defectuoso / conductividad escasa o nula |
| Memoria de datos |
interna para 32000 valores |
| Interfaz |
RS-232 |
| Software y cable de datos |
ambos en el envío, se puede utilizar con Win ´95, ´98, ´2000 y XP pro |
| Pantalla |
pantalla LCD de 3 ¾
posiciones con iluminación de fondo |
| Alimentación |
1 batería de bloque de 9 V |
| Desconexión automática |
a
los 30 min sin actividad (se puede desactivar) |
| Dimensiones |
198 x 86 x 38 mm |
| Peso |
430 g |
| Condiciones ambientales |
85 % máx. de humedad relativa / 0 ... + 50 °C |
| Tipo de protección / Normativa |
IP 65 / IEC 1010 - 1, 600 V CAT III |
|
Uso del multímetro de mano |
|

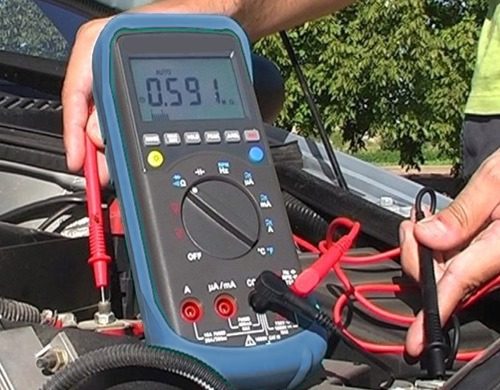

Comprobación de la continuidad de las masas en un vehículo. Con este
multímetro puede comprobar el circuito eléctrico completo de un vehículo
(voltaje de la batería, comprobación de cables y
fusibles, etc) |
|
Software
del multimetro PCE-DM 22 |
|
Representación gráfica de una serie de medidas realizadas con el
multímetro PCE-DM 22.
Los requisitos previos de que deberá
de disponer en su PC la descarga de las mediciones realizadas
con el multímetro PCE-DM 22:
- Windows `95 / `98 / `2000 / `XP
- Mínimo 486-100 MHz / 16 MB RAM / 5MB de memoria libre en el disco duro
Para la instalación del software de este multímetro deberá
seguir los siguientes pasos:
1. Cierre el resto de programas antes de instalar el software.
2. Coloque el CD en el reproductor.
3. Seleccione "START" y presione en "RUN".
4. Selecciones en el CD "SETUP" y presione la tecla "ENTER".
5. En el menú Windows seleccione la pestaña para el software SE 120 y vera
una imagen como la anterior.
Con este software podrá realizar representaciones graficas y
mediciones en tiempo real. |
|
Contenido del envío
1 x multímetro de mano PCE-DM 22, cables de comprobación, sensor de temperatura (de hilo
tipo K), 1 x batería, sujeción, 1 x cable RS-232, 1 x software, instrucciones de
uso |
| Componentes adicionales
- Certificado de calibración ISO
(para
empresas que deseen incorporar el multimetro dentro del grupo de herramientas
de control internas o para la recalibración anual. El
certificado ISO incluye una
calibración de laboratorio y un
documento de control con todos
los valores de medición. El certificado de
calibración ISO se puede
realizar en tensión (AC / DC)
o en corriente (AC / DC). |
 |
|
- Adaptador para pinza amperimétrica
Adaptador para mediciones indirectas
de corriente hasta 1000A sin interrupción
del conductor.
- Rango: 200 / 1000 DCA / ACA
- Señal salida: 0 - 1V DC
- Exactitud: ± 1,5 / 2 %
- DCA
ajuste cero
Dimensiones: 190 x 64 x 33 mm
Diámetro del conductor máximo: 33,5 mm |
 |
| -
Adaptador de revoluciones
Adaptador con
sensor de revolución, cable 1 m. Para la medición
óptica de las revoluciones entre 100 ...
20000 RPM en dos rangos.
- 0,1 mV DC / 1 RPM (rango 1)
- 0,1 mV DC / 10 RPM
(rango 2)
Dimensiones: 190 x 73 x 37 mm |
 |
|
-
Adaptador de presión.
Adaptador con sensor de
presión, cable de 1m. Para la medición absoluta de
la presión entre 3,5 ... 3500 kPa.
- Precisión: ±1 % (hasta 1700 kPa); ±2 %
(hasta 2400 kPa)
y ± 5 % (hasta 3500
kPa)
- Resolución: 0,1/ 1 kPa
Dimensiones: 100 x 50 x 25 mm; 1/4" Sensor |
 |
|
-
Adaptador de humedad
Adaptador con sensor de
humedad en un asidero y cable de 1 m.
- Rango de medición: 10 ... 95 % H.r.
- Precisión: ±3 % r.F. < 70%
3% de la media + 1% ≥ 70%
- Resolución: 0,1 % r.F.
Dimensiones: 100 x 50 x 25 mm |
 |
|
-
Adaptador de luz
Adaptador con sensor para lux
y cable de 1 m.
- Tres rangos de medición: 0 ...
2000 /
0 ... 20000 y 0 ... 50000
lux
- Precisión: ± 5 %
- Resolución:
1,10,100 lux
Dimensiones: 100 x 50 x 25 mm |
 |
|
-
Adaptador para la velocidad del aire
Adaptador
con sensor para la velocidad del aire con cable de 1 m
-
Rango de medición: 0,2 ... 30
m/s;
- Precisión: ± 2 %
-
Resolución: 0,1 (m/s; km/h; nudos)
Dimensiones: 100 x 50 x
25 mm |
 |
|
-
Adaptador de sonido
Adaptador con sensor
sonoro y cable de 1 m. Valoración A; posibilidad de
calibración externa (calibrador PCE SC 41)
- Rango de medición: 30 ... 130 dB (en 3
rangos)
-
Precisión: ± 1,5 dB (IEC 651 clase II)
Dimensiones: 107 x
53 x 29 mm |
 |
|
-
Adaptador EMF
Adaptador con sensor EMF y cable de 1 m.
Rangos: 0 ... 20 microTesla / 200 milliGauss
Precisión: ± 4 %
Resolución: 0,1 µTesla / 1 milliGauss
Ancho de banda: 30
... 300 Hz
Dimensiones: 100 x 50 x 25 mm |
 |
|
- Certificado de calibración ISO
(calibración y certificado de laboratorio).
Podrá adquirir un certificado de calibración ISO del multimetro. En una certificación y
calibración de laboratorio para el multímetro se expide un certificado de revisión con las
señas de su empresa para que usted pueda, p. ej., registrar los aparatos en sus consorcios intraempresariales de instrumentos de control ISO, y se certifica que dichos aparatos
pueden volver a ser ajustados según los estándares nacionales. A continuación podrá
encontrar más información relativa a la calibración:
Calibración: Revisión de la precisión de magnitudes medidas del
multímetro sin intervenir el sistema de medición. O bien: determinación de la desviación sistemática de la
pantalla del medidor con respecto al verdadero valor de la magnitud medida.
Certificado de calibración: Documenta las características técnicas de medición del
multímetro así como la vuelta de ajuste a los estándares nacionales.
Intervalo de calibración: Para poder realizar mediciones correctas,
el multimetro empleado ha de ser revisado o calibrado periódicamente. Este período de tiempo se corresponde con el intervalo de calibración. No existe una norma que afirme cuándo se han de
volver a calibrar el multimetro. Hay que tener en cuenta los siguientes puntos a la hora de determinar el intervalo:
-
Magnitud medida y banda de tolerancia permitida
-
Utilización de
los medidores e instrumentos de control del multimetro
-
Frecuencia de
empleo del multímetro
-
Condiciones
ambientales del multímetro
-
Estabilidad de
la calibración anterior del multímetro
-
Precisión de
medición exigida del multímetro
-
Disposiciones relativas al sistema de control de calidad en las
empresas del multímetro
Ello significa que el período entre dos calibraciones ha de ser fijado y controlado finalmente
por el usuario mismo. Nuestra recomendación para el multimetro es que el intervalo de calibración esté entre 1-3
años. Para no dejar solos a los clientes en caso de querer aumentar la fijación del intervalo, ofrecemos asesoramiento a través de nuestros
empleados.
|
|
Aquí encontrará otros productos parecidos bajo la clasificación "Multimetro":
-
Multímetro PCE-PMM 1
(Multímetro de
bolsillo con selección de rango automática, 500V, 40 MΩ,10 MHz)
-
Multímetro
PCE-PDM1
(multimetro en forma de bolígrafo, Cat III
600V, prueba de diodos, prueba de continuidad)
-
Multímetro
PCE-TT1
(para comprobar la tensión de dos polos para
tránsito e indicador de campo de rotación)
-
Multímetro PCE-UT 23
(multimetro de bolsillo, CAT I 600 V, con
medición de la temperatura)
-
Multímetro
PCE-DM 12
(selección de rango automática, 600 V, 10 A, 40 MΩ,
10 MHz, +760 °C)
-
Multímetro
PCE-LT1
(multímetro combi para comprobar cables Lan con
función multímetro adicional)
-
Multímetro
PCE-DM 32
(RS-232, software, cable para el PC, 1000 V, 20 A, 40 MΩ, 100
µF, 10 MHz, +1000 °C)
-
Multímetro
W-20-TRMS
(RS-232, Software, cable PC, 1000 V, 20 A, 40 MΩ, 100 µF,
100 MHz, +1370 °C)
-
Multimetro
DM-9960
(logger de datos, interfaz RS-232 y software, normativa: IEC 1010; CAT III 1000V)
- Multímetro
PCE-DM 22
(memoria
/ logger de datos, interfaz RS-232 y software, normativa: IEC 1010 1,000 V CAT III)
-
Multimetro
PCE-UT 803
(versión económica, valor efectivo real, con
puerto a PC, alimentación por batería y red)
-
Multimetro
PCE-UT 804
(multímetro de
alta precisión, valor efectivo real, con registro de
datos, equipamiento profesional)
-
Multímetro
PCE-123
(indicador de valor nominal para simulación y
medición de señales eléctricas, frecuencia ...)
Si desea ver o imprimir la sección
correspondiente del multimetro en nuestro catalogo
pinché el símbolo de PDF.
 |
 |
 |
|
Aquí encuentra usted una visión general de
todos los medidores que le ofrece PCE Instruments.
|
Contacto:
PCE Instruments Ibérica
C/ Mayor - 53 - Bajo
E-02500 Tobarra
Tel. 967 / 543548
Fax 967 / 543542 |
|
La
misma página en alemán
en italiano
 en inglés
en croata
o en francés
 |
