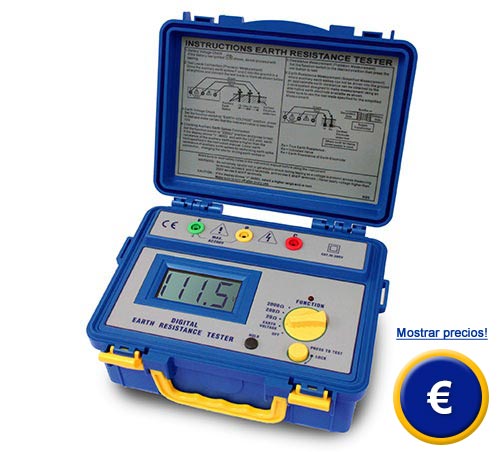

Telurómetro PCE-ET 3000

Telurómetro PCE-ET 3000 telurómetro para comprobar tomas de tierra (resistencia / tensión contra tierra) de casas y edificios
Telurómetro para la medición en pararrayos o tomas de tierra de pararrayos para todo tipo de edificios. El telurometro posee una carcasa hermética y cumple con los requisitos de seguridad de VDE 0413 necesarios para el personal de servicio técnico en el exterior. El telurómetro es apropiado para medir electrodos de toma de tierra y pararrayos o sistemas de toma de tierra más pequeños, así como para medir la resistencia de la potencia y el paso de conductores y componentes de acoplamiento. Los circuitos de conmutación más modernos reducen al mínimo las influencias de la tensión y la resistencia a tierra de los electrodos de toma de tierra del entorno. La calibración del medidor de resistencia contra tierra con el mecanismo de control adjunto evita que se pierda precisión al medir. La frecuencia de control de 820 Hz evita la influencia de corrientes dispersas por medio de frecuencias de red y sus armónicos. Además el aparato posee un filtro incorporado para suprimir señales distorsionadoras. El telurómetro se entrega con calibración de fábrica, pero se puede complementar con una calibración de laboratorio y un certificado ISO. En el siguiente enlace podrá tener una visión general en donde encontrará el telurómetro que mas se adecue a sus necesidades. Si lo que necesita es medir el aislamiento también disponemos de estos equipos los podrá ver en el siguiente enlace.
Características del medidor de resistencia: - Pantalla LCD de 3 ½ posiciones (máx. 1999) - Alta precisión - Indicador de batería / de superación de rango - Data Hold - Seguridad: IEC-1010-1 y CAT III 300 V - Muy buena calidad - Componentes: cables de comprobación: 15 m rojo, 10 m amarillo, 5 m verde; agujas para tierra, baterías e instrucciones de uso - Calibración ISO opcional		Ver / Imprimir las instrucciones de uso del telurómetro PCE-ET 3000
Hendiduras de conexión del telurómetro		Retirando la tapa de protección amarilla del medidor de resistencia contra tierra (hacia atrás) podrá ver la regleta de conexiones para los diferentes cables. "E" para el negro, "P" para el verde y "C" para el rojo con las agujas para tierra. La disposición de las conexiones (dependiendo del tipo de función de medición (resistencia contra tierra / tensión contra tierra) la podrá observar en las instrucciones de uso (imagen superior).
Realización de la medición de resistencia contra tierra
El telurómetro se conecta con los tacos introducidos en la tierra por medio de los cables de comprobación. Para poder realizar mediciones de precisión con el medidor de resistencia contra tierra, el suelo deberá estar húmedo o deberá ser humedecido. Los tacos deberán repartirse en línea recta, (primero se coloca el cable negro, a continuación deberán conectarse el cable verde, después el amarillo para una varilla indicadora de tierra y luego el rojo para la segunda varilla indicadora de tierra). Ahora podrá poner a funcionar el telurómetro y así comprobar la toma de tierra del edificio. También podrá utilizarlo dentro del edificio para comprobar p.e. la conexión y el buen estado de las conducciones de agua con la tierra. Este aparato ha sido desarrollado según la IEC 1010-1 y cumple con todas las exigencias de seguridad de aparatos de control electrónicos (CAT III). A continuación podrá ver ejemplos de la comprobación de la toma de tierra en edificios (del pararrayos) en la entrada principal de las oficinas de PCE Instruments en Freienohl.
A la hora de comprobar la toma de tierra deberá disponer los cables con unas distancias especí- ficas que obtendrá en las instrucciones de uso).		Una vez colocados correctamente los cables de comprobación el usuario podrá encender el apa- rato, el cual puede ser situado sobre el suelo
Es importante que las varillas se encuentren a la distancia adecuada y que los cables de comprobación no se crucen y no estén muy próximos.		Las varillas para tierra (con el cable rojo y el verde) se introducen aquí en el césped húmedo. Los cables del telurómetro también se pueden adaptar a tubos.
El telurómetro PCE-ET 3000 midiendo la resistencia contra tierra de una instalación eléctrica.
Especificaciones técnicas
Funciones	Rango	Resolución	Precisión
Resistencia de tierra	0 ... 19,99/ 0 ... 199/ y 0 ... 1999 Ω	10/ 100 mΩ / 1 Ω	± 2% + 2 posiciones
Tensión AC	0 ... 200 V AC 50/60 Hz	0,1 V	± 3% + 2 posiciones
Límite inferior de med.	0,01 Ω
Corriente de medición	2 mAeff / rms
Tiempo de respuesta	aprox. 2,5 s
Cuota de medición	0,4 s
Frecuencia de prueba	820 Hz
Superación de rango	en caso de sobrecarga aparece un „1“
Alimentación	8 baterías de 1,5 V
Dimensiones	250 x 190 x 120 mm
Peso	1,5 kg
Seguridad	IEC- 1010- 1; EN 61010- 1 categoría de instalación III
EMV	EN 50081- 1; EN 50082- 1 corresp. DIN/ VDE 0413 parte 7
Contenido del envío 1 x telurómetro PCE-ET 3000, 1 x cables de comprobación (rojo de 15 m, amarillo de 10 m, verde de 5 m), 1 x equipo de varillas para tierra e instrucciones de uso
Opcional - Certificado de calibración ISO de laboratorio (al adquirirlo o con la recalibración anual) para empresas que deseen incorporar el telurometro a las herramientas de control inter-no de la empresa o para la recalibración anual. La certificación ISO contiene una calibración de laboratorio con certificado de control incluido con todos los valores de medición.

Si desea ver o imprimir la sección correspondiente del telurometro en nuestro catalogo pinché el símbolo de PDF.
Aquí encuentra usted una visión general de todos los medidores que le ofrece PCE Instruments.
