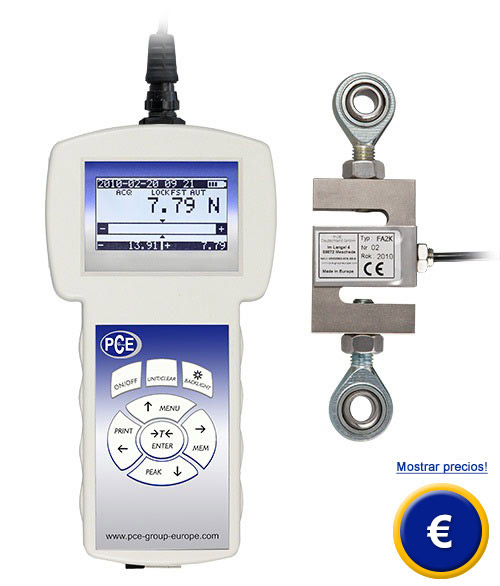

Dinamómetro de compresión y tracción de la serie PCE-FG K
dinamometro para compresión y tracción / memoria interna / célula externa / pantalla gráfica / valoración estadística / medición de valores límite / función PEAK / softwae incluido

El dinamómetro de mano mide presión y compresión. Se trata de un medidor de fuerza con célula dinamométrica externa con un cable de 3 m de longitud. El dinamometro de compresión y tracción tiene dos velocidades de medición ajustables, lo que permite tener un registro óptimo en tiempo real de las mediciones de compresión y tracción. La amplia memoria interna del dinamómetro tiene 8 posiciones de memoria con 800 mediciones respectivas. El registro se efectúa de forma manual pulsando un botón, o de forma automática previo ajuste de la cuota de medición del dinamómetro de compresión y tracción. El medidor de fuerza de tracción y compresión con célula dinamométrica externa tiene una pantalla gráfica reversible automática. Para la valoración de las mediciones de tracción y compresión, el dinamómetro ofrece una valoración estadística en el propio equipo que incluye informaciones como cantidad de mediciones, fuerza total, fuerza promedio, valores máximo y mínimo, valores individuales y presentación gráfica del histograma. El dinamómetro con célula dinamométrica externa permite imprimir los datos como protocolo GLP / ISO mediante una conexión directa a la impresora. El software que se incluye en el envío permite un registro en tiempo real y una valoración de los valores de medición. El dinamómetro tiene también otras funciones como la indicación simultánea de los valores máximo y mínimo. Puede ajustar las unidades de medidas del dinamómetro, que son: N, kg, g, lb y oz. La función del dinamómetro de valores límite está apoyada por una señal acústica y visual. El menú del dinamómetro está disponible en tres idiomas. Un rasgo sobresaliente del dinamómetro es la consideración de la fuerza gravitatoria. Encontrará el mismo dinamómetro de la serie PCE-FG pero con célula dinamométrica interna aquí. En el siguiente enlace verá otros modelos de dinamómetro que mas se ajuste a sus necesidades. Si tiene alguna pregunta sobre el dinamómetro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 para España o en el número +56 2 562 0400 para Latinoamérica. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este dinamometro y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

- Célula dinamométrica externa
- Dinamómetro de tracción y compresión
- Posibilidad de ajuste de alta cuota de medición
- Precisión de 0,02 %
- Función PEAK (mín./máx.)
- Función de valores límite
- Función de valores límite / ajuste del valor de
  medición
- Diferentes unidades de medidas
- Posibilidad de calibración mediante peso
  externos
- Registro automático o manual

Especificaciones técnicas

Carga de medición máxima
 - PCE-FG 1K
 - PCE-FG 2K
 - PCE-FG 5K
 - PCE-FG 10K
 - PCE-FG 20K
 - PCE-FG 50K
 - PCE-FG 200K

1.000 N / 100 kg
2.000 N / 200 kg
5.000 N / 500 kg
10.000 N / 1.000 kg
20.000 N / 2.000 kg
50.000 N / 5.000 kg
200.000 N / 20.000 kg

Resolución
 - PCE-FG 1K
 - PCE-FG 2K
 - PCE-FG 5K
 - PCE-FG 10K
 - PCE-FG 20K
 - PCE-FG 50K
 - PCE-FG 200K

0,2 N / 20 g
0,5 N / 50 g
1 N / 100 g
2 N / 200 g
5 N / 0,5 kg
10 N / 1 kg
50 N / 5 kg

Longitud del cable de la célula dinamométrica

aprox. 3 m

Incertidumbre de la medida

±0,05 % del valor de medición

Mapa gravitatorio

ajuste manual o mediante datos GPS

Unidades de medida

N, g, lb, oz, kg

Calibración

mediante pesos de ajuste F2

Sobrecarga máxima

±20 % del rango de medición del dinamómetro

Cuota de medición

ajustable 10 valores/s o 40 valores/s

Función de medición

Medición de tracción y compresión / función PEAK (máx, mín, Hold) / medición de valores límite / medición en tiempo real mediante software

Pantalla

pantalla gráfica de 61 x 34 / indicación simultanea de valores relevantes, como fecha, hora, valor de medición actual / inversión automática de la pantalla / ajuste de la iluminación de fondo, etc.

Menú

multilingüe: alemán / inglés / español

Memoria interna

8 posiciones de memoria con 800 mediciones respectivas

Registro

manual - pulsando un botón
automático - 0,025 s - 99,9 s

Interfaz

RS-232 de serie, 9 polos

Conexión a impresora

a través de la interfaz RS-232

Software y cable de datos

incluye software para la valoración y el control

Condiciones ambientales

-10 ºC ... +40 ºC

Alimentación

acumulador NiMH interno
adaptador de red ~230 V / 12 V incluido
Ajuste de la función de desconexión automática

Duración del acumulador

aprox. 20 h (sin iluminación de fondo de la pantalla aprox. 45)

Dimensiones

210 x 110 x 40 mm

Peso

550 g (sin célula dinamométrica)

Indicación en pantalla

Informaciones como p.e. fecha, hora, estado de batería, velocidad de medición, fuerza y valores máximo y mínimo.

La valoración de los datos o memoria en formato de diagrama, con posibilidad de consultar datos individuales.

Presentación de la distribución de frecuencia del dinamómetro de la serie PCE-FG K

8 posiciones de memoria, que individualmente pueden ser identificadas, de 800 mediciones

Software incluido

El dinamómetro PCE-FG K con célula dinamométrica externa para tracción y compresión se envía con software. Puede leer los datos y controlar el dinamómetro a través del software. La medición efectuada con el dinamómetro muestra una medición de tracción y compresión con los valores límite. En la parte inferior encontrará la valoración estadística de la medición, los valores máximo, mínimo y promedio, así como los ajustes del dinamómetro PCE-FG K.

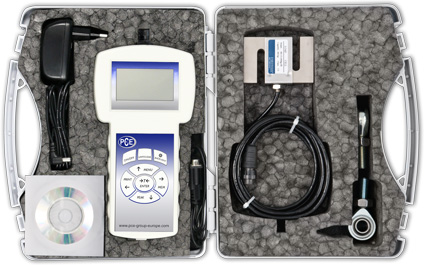

Contenido del envío
1 x dinamómetro para tracción y compresión serie PCE-FG K, 1 x célula dinamométrica externa, 1 x componente de red, 1 x software, 1 x cable de transmisión RS-232, 2 x maletines

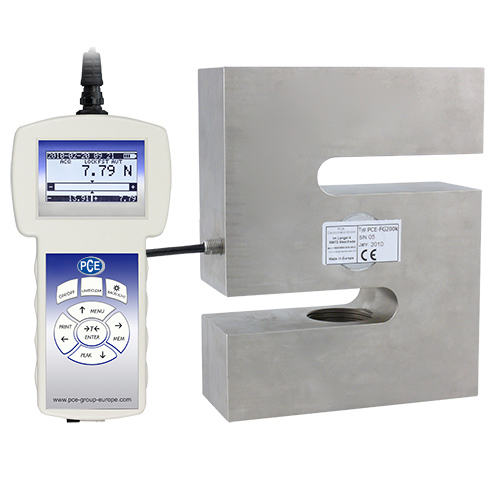

El PCE-FG 200K se envía en dos maletines. No incluye los grilletes.

Accesorios disponibles opcionales
- Certificado de calibración ISO
Para las empresas que deseen integrar su dinamómetro en su control interno de calidad o calibrarlo anualmente. El certificado contiene una calibración y un certificado con todos los valores de medición. También se indica en el informe el nombre y la dirección de la empresa o de la persona que lo pidió.

- Adaptador USB-RS232
Por defecto se envía este paquete software para el dinamómetro con el cable RS232. Si desea enviar los datos a un portatil o a cualquier otro medio de almacenaje portatil necesita el adaptador USB (incluido el software del driver).

- Impresora
Para protocolar las mediciones tiene la posibilidad de registrarlas o imprimirlas directamente como informe. En el impreso aparecen datos como fecha, hora, descripción de la medición y el campo de firma.

- Puestos de prueba y placas adaptadoras
Como nuestros puestos de prueba están confeccionados para ser usados por diferentes dinamómetros, son necesarias placas adapta-doras para asegurar que el dinamómetro se fije bien en el puesto de prueba.

- Puesto de prueba
Puede combinar este dinamómetro con cualquiera de los tres puestos de prueba disponibles. Dos puestos de prueba están equipados con una manivela, y el tercero es accionado por motor. El uso de un puesto de prueba tiene sentido cuando p.e. se efectúan comprobaciones diarias de material en un laboratorio y se desean mantener las mismas condiciones (excluir los fallos humanos).

Puede ver la ficha técnica de los diferentes puestos si sigue el enlace que sigue: Puestos de prueba.

O ver los detalles de los puestos de prueba en la descripción correspondiente de la categoría online dinamómetros.

Atención: La célula dinamométrica interna no necesita mantenimiento, es ligera y se caracteriza por su larga vida operativa. En la producción de la célula dinamométrica se usan exclusivamente materiales de alta calidad, que garantizan un máximo en seguridad y longevidad. El dinamómetro dispone de un rango de sobrecarga. Si lo sobrepasa destruye la célula dinamométrica. Cuando elija un dinamómetro para su trabajo, teniendo en cuenta el rango de medición, escoja un modelo con suficiente holgura de rango respecto a la medición a realizar.
